色付きの光ファイバを使用して、高い統合
アラミッドヤムは、ケーブルを作る筋力メンバーとしての緊張強度の性能が優れています
外側の材料は、耐腐食性、防水性、紫外線、耐火性、環境に優しいものです。
目的ケーブル分布
データセンターケーブル
YD/T 1258.4、ICEA-596、GR-409、IEC 60794-2-20/21の基準を満たしています。 PVC製品は、UL、OFNR、およびOFNPによって認定されています。 LSZH製品は、IEC60332-1またはIEC60332-3Cを満たすために異なる材料を使用します。

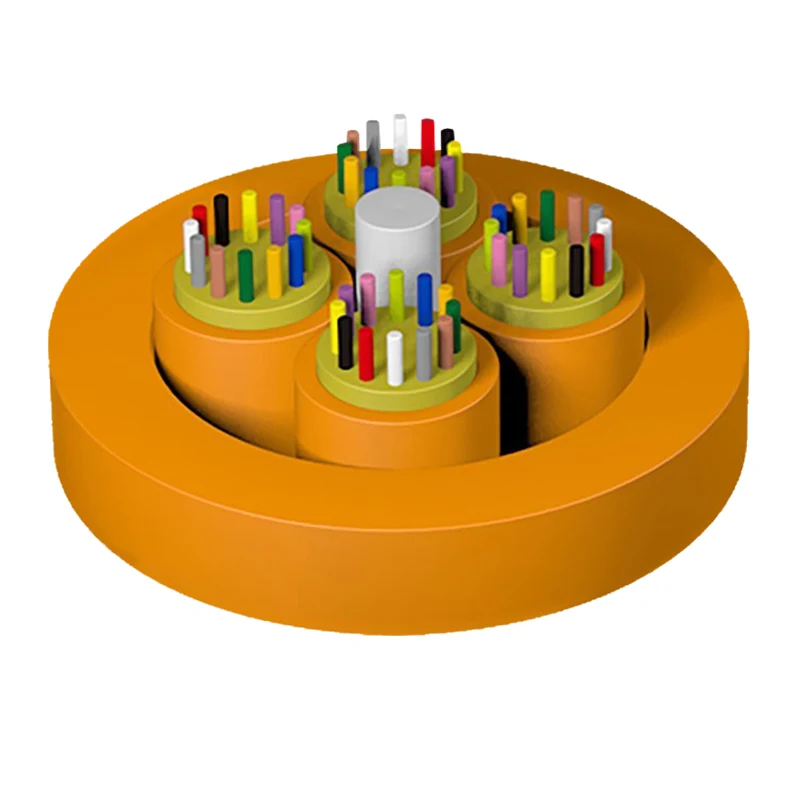

1。中央強度メンバー
2。250μmファイバー
3。ヤミドヤム
4。サブユニット
5。ジャケット
|
ケーブルモデル |
ケーブル直径（参照） （mm） |
ケーブル重量（参照） （kg/km） |
抗張力 長期/短期 （n） |
曲げ半径 動的/静的 （mm） |
|
|
PVCジャケット |
LSZHジャケット |
||||
|
24 |
9.6±0.3 |
64 |
72 |
150/500 |
20d/10d |
|
36 |
9.6±0.3 |
64 |
72 |
150/500 |
20d/10d |
|
48 |
9.6±0.3 |
64 |
72 |
150/500 |
20d/10d |
|
72 |
11.3±0.3 |
92 |
103 |
150/500 |
20d/10d |
|
96 |
13.3±0.3 |
129 |
146 |
150/500 |
20d/10d |
|
144 |
15.5±0.3 |
160 |
250 |
150/500 |
20d/10d |
|
168 |
15.5±0.3 |
150 |
250 |
150/500 |
20d/10d |
|
ファイバータイプ |
減衰 |
ofl |
有効モード帯域幅 |
10 gbit/sイーサネットリンク長 |
最小曲げ半径 |
|||
|
状態 |
1310/1550nm |
850/1300nm |
850/1300nm |
850nm |
850nm |
/ |
||
|
典型的な値 |
最大値 |
典型的な値 |
最大値 |
|||||
|
ユニット |
db/km |
db/km |
db/km |
db/km |
MHZ.KM |
MHZ.KM |
m |
mm |
|
G657A1 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥500/500 |
--- |
--- |
30 |
|
62.5/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥200/500 |
--- |
--- |
30 |
|
OM3 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥1500/500 |
≥2000 |
≤300 |
30 |
|
OM4 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥3500/500 |
4700以上 |
≤550 |
30 |
輸送/貯蔵/操作温度：-20℃ - +60℃、設置温度：-5℃-+50℃
