二重フラット図8 Zipcordファイバー視ケーブル

二重鎖フラット図8 Zipcordファイバーケーブルは、光透過媒体としてφ900μmまたはφ600umタイトバッファー繊維を使用し、フォース強化ユニットとしてアラミドの層で覆われ、8字型のポリ塩化ビニル（PVC）または低スモークゼロハロゲン材料（Lszh、Lszh、Lszh、Lszh、Lszh、hale）で押し出されます。火炎抑制剤）鞘。

お問い合わせを送信

製品説明

特性

タイトなバッファ繊維剥離の容易さ

タイトバッファファイバーは、優れた炎のリターダントパフォーマンスを持っています

アラミッド補強材の要素は、ケーブルに優れた引張強度を与えます

8字型のシースは、剥がして枝に使用しやすいです

外側の材料は、耐腐食性、防水性、紫外線、耐火性、環境に優しいものです。

アプリケーション

二重光ファイバーパッチコードまたはピグテール

屋内配信

機器、通信機器間の相互接続

基準

YD/T 1258.2、ICEA-596、GR-409、IEC 60794-2-10/11などの標準を満たしています。通常のPVC製品に加えて、ULOFNRおよびOFNP認定に合格した製品もあります。 LSZH製品は、IEC60332-1またはIEC60332-3CまたはOFNR認定nを満たすために異なる材料を使用します。

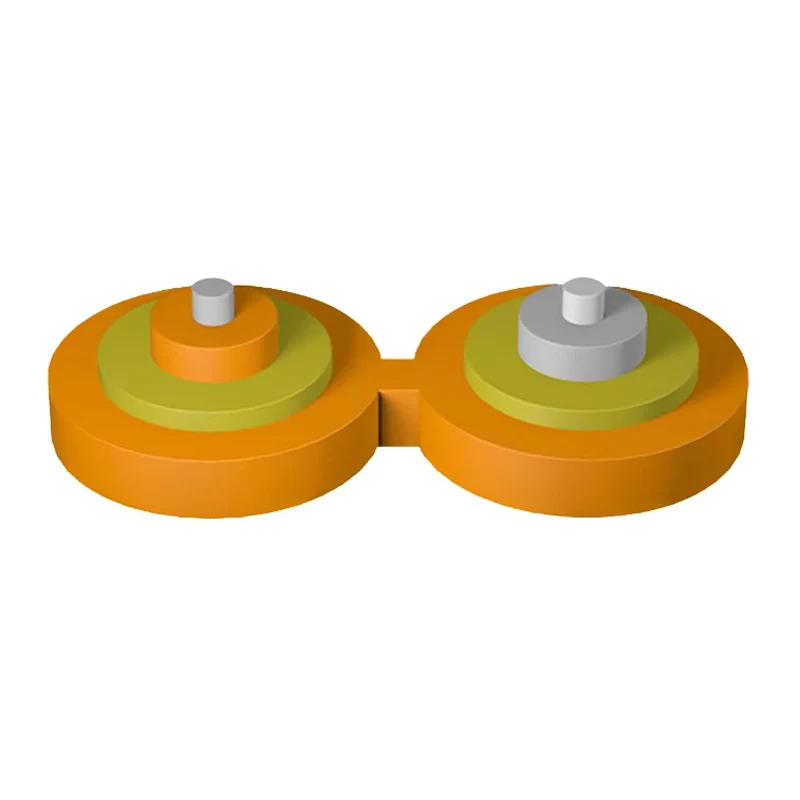

構造図

1.適切なバッファ繊維

2.アラミッド糸ジャケット

3.ジャケット

Duplex Flat Fig 8 Zipcord Fiber Optic Cable

技術的なパラメーター

ケーブルモデル	ケーブル直径（参照）（mm）	ケーブル重量（参照） E o		TBF直径（µm）	抗張力長期/短期（n）	クラッシュ抵抗長期/短期（n/100mm）	曲げ半径動的/静的（mm）
ケーブルモデル	ケーブル直径（参照）（mm）	PVCジャケット	LSZHジャケット	TBF直径（µm）	抗張力長期/短期（n）	クラッシュ抵抗長期/短期（n/100mm）	曲げ半径動的/静的（mm）
1.6	（3.4±0.3）×（1.6±0.3）	4.8	5.3	600±50	40/80	100/500	60/30
1.9	（4.0±0.3）×（1.9±0.3）	8.0	8.7	900±50	100/200	100/500	60/30
2.8	（5.8±0.3）×（2.8±0.3）	11.6	14.8	900±50	100/200	100/500	60/30

光学特性

ファイバータイプ	減衰				ofl	有効モード帯域幅	10 gbit/sイーサネットリンク長	最小曲げ半径
状態	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
状態	典型的な値	最大値	典型的な値	最大値	850/1300nm	850nm	850nm	/
ユニット	db/km	db/km	db/km	db/km	MHZ.KM	MHZ.KM	m	mm
G652d	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	4700以上	≤550	30
