光ファイバー ネットワークは現代の通信システムの基盤となり、インターネット サービスやデータ センターから電気通信や企業ネットワークに至るまで、あらゆるものをサポートしています。これらの高速接続の背後には、ファイバーなどの小さいながらも重要なコンポーネントが多数あります。パッチコードそしてピグテール.
パッチ コードとピグテールは似ているように見えますが、光ファイバーの設置では異なる目的を果たします。それらの違いを理解することは、エンジニア、設置者、ネットワーク ユーザーがより信頼性が高く効率的な光通信システムを構築するのに役立ちます。
では、ファイバー パッチ コードとピグテールとは正確には何で、最新のネットワークではどのように連携するのでしょうか?

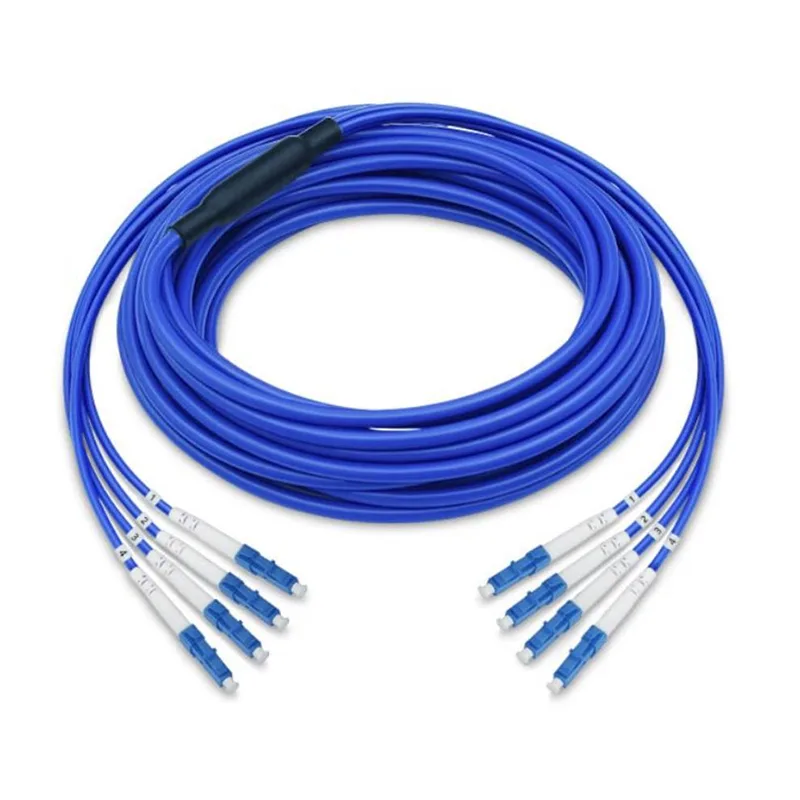

ファイバーパッチコードは、両端にコネクタが取り付けられた光ファイバーケーブルです。主に光デバイス、ネットワーク機器、ファイバー配線システムの接続に使用されます。
パッチコードの両端にはすでにコネクタが付いているため、追加の接続作業を行わずにパッチコードをすばやく取り付けることができます。
一般的なファイバー パッチ コードには次のものが含まれます。
一般的なコネクタのタイプは次のとおりです。
ファイバー ピグテールは、一方の端にのみコネクタが取り付けられた短い光ファイバー ケーブルで、もう一方の端には接続用の露出したファイバーが含まれています。
パッチ コードとは異なり、ピグテールはファイバー終端ボックス、光配線フレーム、およびスプライス トレイの内部で一般的に使用されます。
ファイバーピグテールは通常、次のもので構成されます。
露出したファイバにより、技術者は融着接続によってファイバを入力光ケーブルに永続的に接続できます。
パッチコードは、2 つの光ポート間の柔軟な接続を提供します。
接続プロセスは簡単です。
光学デバイス
↓
ファイバーコネクタ
↓
パッチコード
↓
別の光学デバイス
このため、パッチコードは、頻繁に取り付けや交換が必要になる可能性のある機器の接続に最適です。
ピグテールは永久的なファイバー終端用に設計されています。
基本的なプロセスは次のとおりです。
ファイバーケーブルの準備
↓
ピグテール融着接続
↓
スプライストレイ内の保護
↓
光学機器との接続
| 特徴 | パッチコード | ピグテール |
|---|---|---|
| コネクタ | 両端のコネクタ | 片端のみのコネクタ |
| 主な接続方法 | プラグアンドプレイ接続 | 融着接続 |
| インストール | クイックインストール | 専門的な接続が必要です |
| 応用 | 機器接続 | ファイバーの終端と分配 |
| 柔軟性 | 交換や移動が簡単 | 固定設置用に設計 |
| 共通の場所 | データセンター、ラック、ネットワーク機器 | ファイバーボックス、スプライストレイ、ODFシステム |
多くの光ファイバー ネットワークでは、パッチ コードとピグテールは相互に置き換えるのではなく、連携して動作します。
一般的なファイバー接続プロセスは次のとおりです。
外部ファイバーケーブル
↓
ファイバ配電ボックス内のピグテール接続
↓
ファイバーアダプターパネル
↓
パッチコード接続
↓
ネットワーク機器
この組み合わせにより、機器の接続の管理が容易になりながら、安定した接続が実現します。
ファイバーピグテールは、光接続の保護と組織化において重要な役割を果たします。
それらの利点は次のとおりです。
パッチコードは、便利で柔軟な接続を提供するため人気があります。
その利点は次のとおりです。
シングルモードファイバー製品は、長距離伝送、電気通信、高速ネットワーク接続に一般的に使用されます。
マルチモード ファイバー製品は、企業ネットワークやデータ センターなどの短距離アプリケーションでよく使用されます。
| コネクタの種類 | 一般的なアプリケーション |
|---|---|
| LC | 高密度データセンター接続 |
| SC | 通信および一般ファイバーネットワーク |
| FC | 産業および精密用途 |
| ST | 従来のファイバーネットワークシステム |
選択は主にネットワーク構造と設置要件によって異なります。
| 要件 | 推奨される解決策 |
|---|---|
| ネットワーク機器の接続 | ファイバーパッチコード |
| ファイバーケーブル終端 | ファイバーピグテール |
| データセンターのラック接続 | パッチコード |
| 永久繊維の分布 | ピグテール |
インターネットの速度が向上し続けるにつれて、光ファイバー接続技術は高密度、信頼性の向上、設置の容易化を目指して発展しています。
将来の傾向には以下が含まれる可能性があります。
ファイバー パッチ コードとピグテールはどちらも現代の光ネットワークに不可欠なコンポーネントですが、異なる役割を果たします。パッチ コードは柔軟な機器接続を提供しますが、ピグテールは主にスプライスによる永久的なファイバの終端に使用されます。
これら 2 つのコンポーネントの違いを理解することは、ネットワーク設計者や技術者がより信頼性が高く効率的な光ファイバー システムを作成するのに役立ちます。
パッチ コードとピグテールは大規模な通信システムの小さな部分ですが、グローバルなデジタル接続を安定かつ高速に維持する上で重要な役割を果たします。
