事前に接続された光ファイバーケーブル配布ボックスGFS-16QX

1。一般

1.1説明

最先端のFTTXネットワークディストリビューションノード機器として、事前に接続された光配信ボックスは、FTTXネットワークの迅速で信頼できる接続、優れた保護、および管理を提供します。

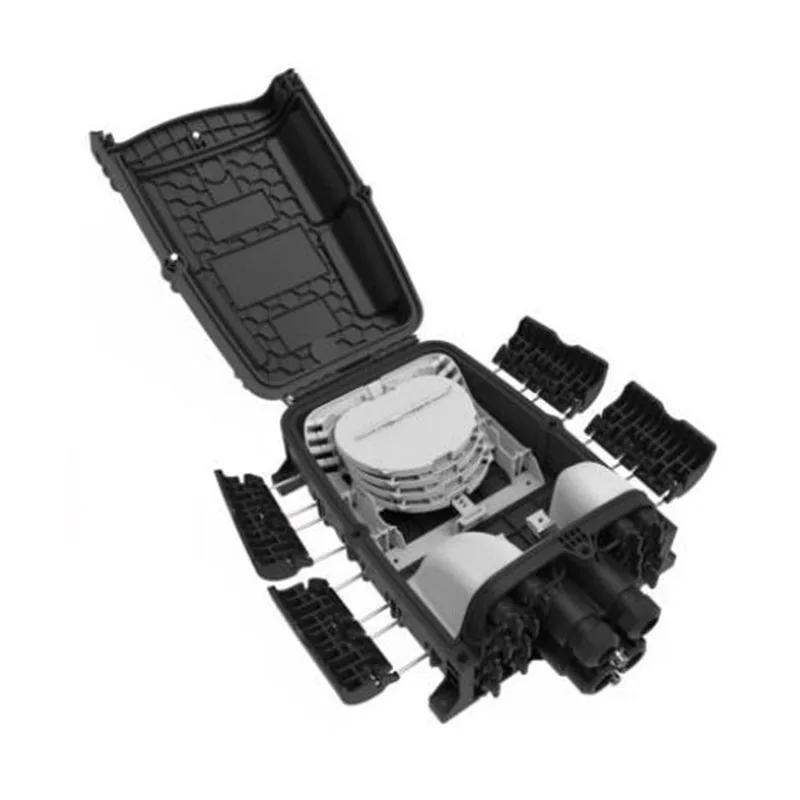

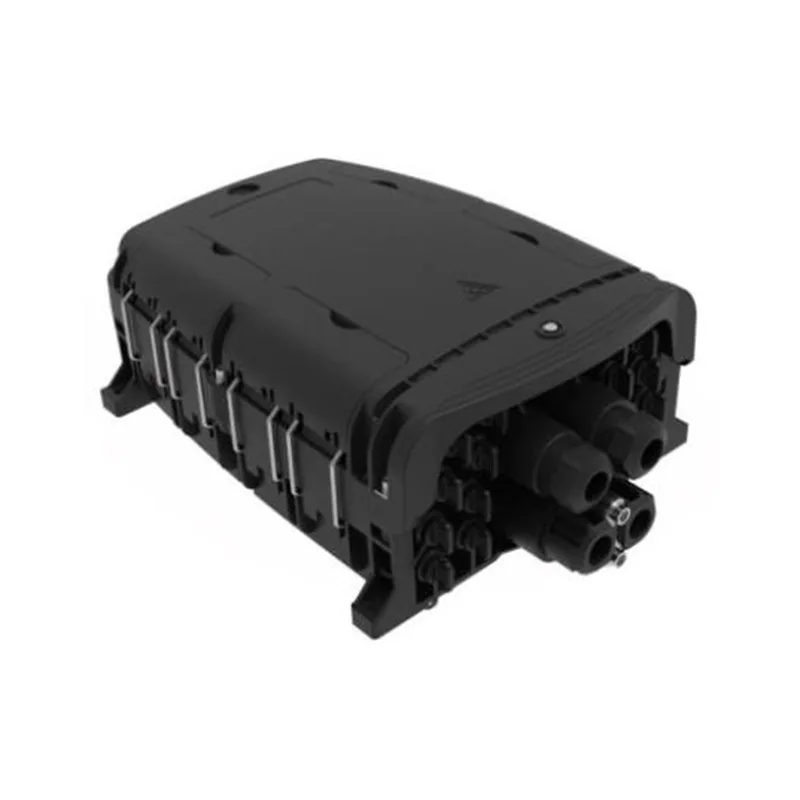

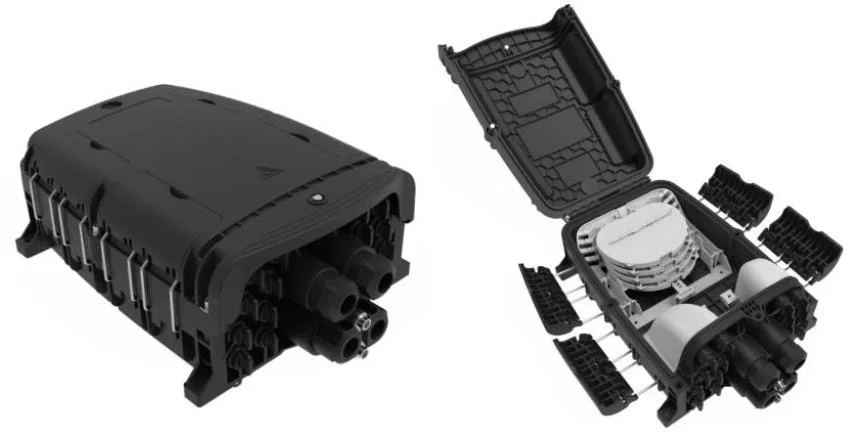

GFS-16QXの外観

1.2標準に準拠しています

提供される生産は、次のように基準に従って設計、製造、テストされています。

1.3アプリケーション環境

2。特性

1.高度な構造設計、簡単な操作、合理的なルーティング。

2。材料：PP+GF。

3。湿気の証明、防水、防塵、アンチエイジング。

4。IP68までの保護レベル。

5。1楕円形の光ケーブルエントリ、2つの分岐光ケーブルエントリ、16の事前に接続されたアダプター。

6。2タイプスプライストレイオプション。

7。インストール方法：ポールマウント、空中マウント、壁に取り付けられた。

3。仕様

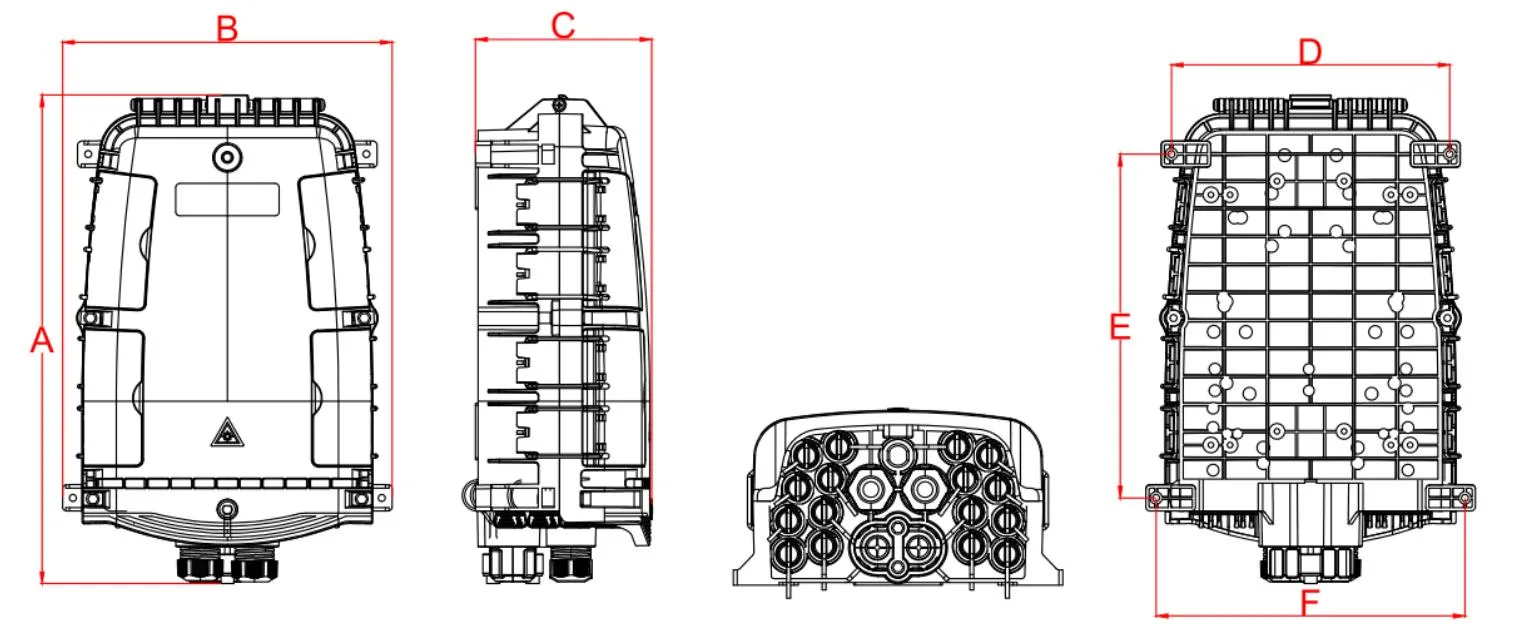

3.1機械仕様

4。構成

4.1主な光学パラメーター

上記の表に示されている光学パラメーターはデフォルト値であり、要件に応じてカスタマイズできます。

5。製品画像

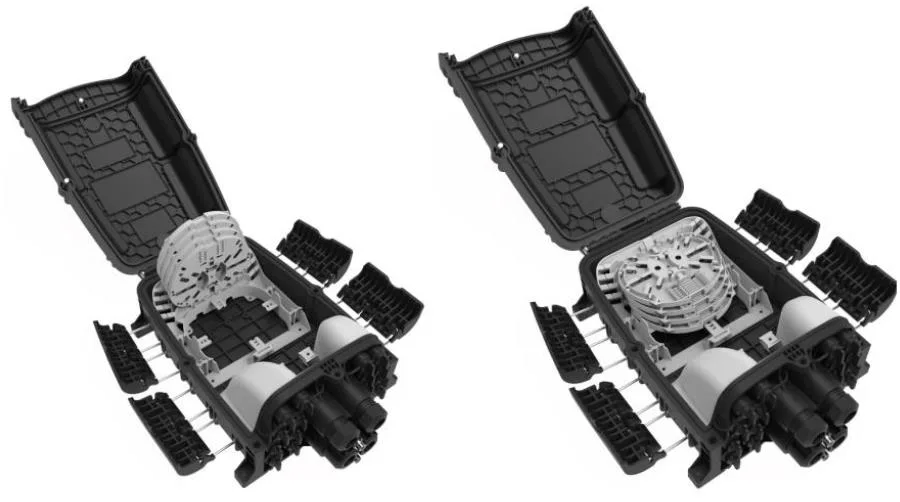

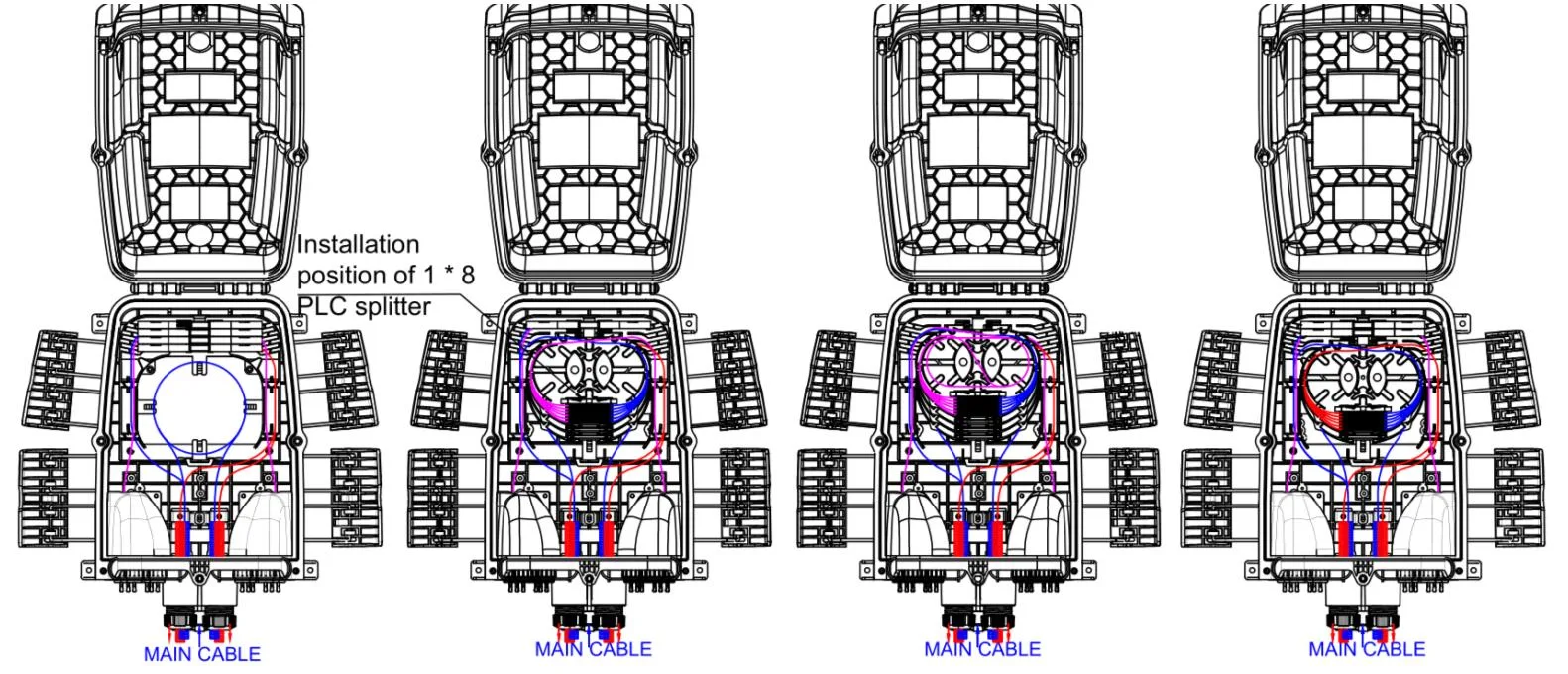

5.1製品ケーブルの方法：

GFS-16QXルーティング図

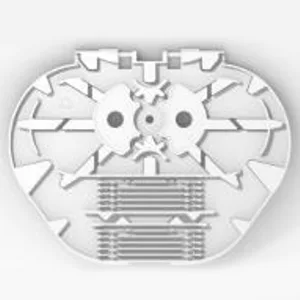

5.2スプライシングトレイ

アイテム	スプライシングトレイa	スプライシングトレイb	スプリッタートレイA-1	スプライシングトレイc
寸法 （h*w*d、mm）	134*104*8	134*104*4	134*104*8	136*104*4
純重量（kg）	0.021	0.015	0.021	0.018
写真
色	RAL7035	RAL7035	RAL7035	RAL7035
材料	PC+ABS	PC+ABS	PC+ABS	PC+ABS
トレイのスプライシング容量 （コア）	12 （2層の熱収縮保護スリーブ）	8 （熱収縮可能な保護袖の1層）	6  （2層の熱収縮保護スリーブ）	12 （熱収縮可能な保護袖の1層）
トレイのスプリッター容量 （PCS）	1  （PLC 1x2、1x4、1x8、0.9mmファイバー、60x7x4mm）	/	1  （PLC 1x16、0.9mmファイバー、60x12x4mm）	/
最大（PCS）	4	8	4	8
デフォルト（PCS）	2	/	/	2
注：1。上記のトレイは要件に応じて混合できます。 2。構成ルール：1a = 2b = 2c = 1d = 1e = 2f 3.ファイバーディスクの種類は継続的に増加しています

アイテム	スプライシングトレイd	スプライシングトレイe	スプライシングトレイE-1	スプライシングトレイf
寸法（h* w*d、mm）	136 * 104 * 8	135 *125 *8	135 *125 *8	135 *125 *4
純重量（kg）	0.024	0.033	0.033	0.021
写真
色	RAL7035	RAL7035	RAL7035	RAL7035
材料	PC+ABS	PC+ABS	PC+ABS	PC+ABS
トレイのスプライシング容量 （コア）	24 （2層の熱収縮保護スリーブ）	24 （2層の熱収縮保護スリーブ）	18 （2層の熱収縮保護スリーブ）	16 （熱収縮可能な保護袖の1層）
トレイのスプリッター容量 （PCS）	/	1 （PLC 1x2、1x4、1x8、0.9mmファイバー、60x7x4mm）	1 （PLC 1x16、0.9mmファイバー、60x12x4mm）	/
最大（PCS）	4	4	4	8
デフォルト（PCS）	/	/	/	/
注記： 1.上記のトレイは、要件に応じて混合できます。 4。構成ルール：1a = 2b = 2c = 1d = 1e = 2f 3.ファイバーディスクの種類は継続的に増加しています

5.3アクセサリー

いいえ。	部品名	参照画像	ユニット	量	述べる
1	ユーザーのマニュアル	/	PC	1	で
2	スプリッターテストレポート	/	PC	1	で
3	鍵		PC	1	「D」タイプ
4	熱縮小可能な保護スリーブ		PC	16	L = 45mm、 顧客の要求としてオプション
5	ナイロンケーブルタイ		PC	10	3x100mm

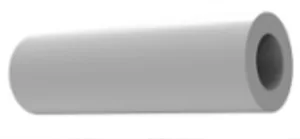

6	裸繊維保護チューブ		PC	1	OD5mm x 50cm
7	壁に取り付けられたキット		セット	1	顧客の要求としてオプション。 拡張プラスチックプラグφ7.5x40mm、 フィリップスセルフタッピングネジM5x40mm。

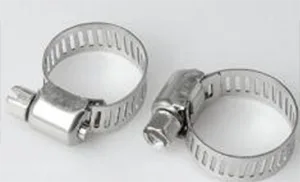

8	フープ		PC	2	ᴓ13-19mm
9	光ケーブルの入り口シーリングプラグ		PC	2

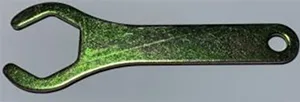

10	Brachケーブルシーリングナットレンチ		PC	1

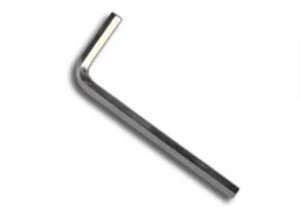

11	M6アレンキー		PC	1	m6

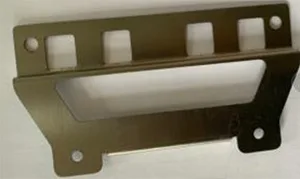

12	ポールマウントキットA		セット	1	顧客の要求としてオプション
13	ポールマウントキット-B		セット	1	顧客の要求としてオプション
14	空中に取り付けられたキット		セット	1	顧客の要求としてオプション
15	ケーブルストレージトレイをドロップします		PC	2	顧客の要求としてオプション

6。環境特性

この製品は、ROHS環境保護指令、および鉛、カドミウム、水銀、六価クロム、ポリブラミネートビフェニル（PBB）およびポリブラミネートジフェニルエーテル（PBDE）の含有量に準拠しています。

7。インストール

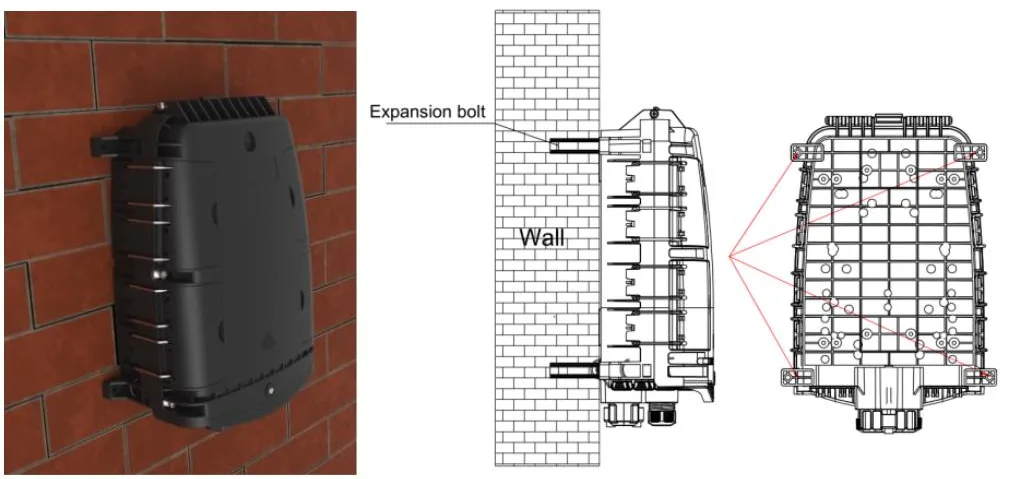

7.1。壁に取り付けられたインストール

表3.1の寸法に従って壁に4つの穴を開け、膨張プラグφ7.5*40を配置し、箱を穴に一致させるように配置し、ネジを使用して固定します。

壁に取り付けられたインストール

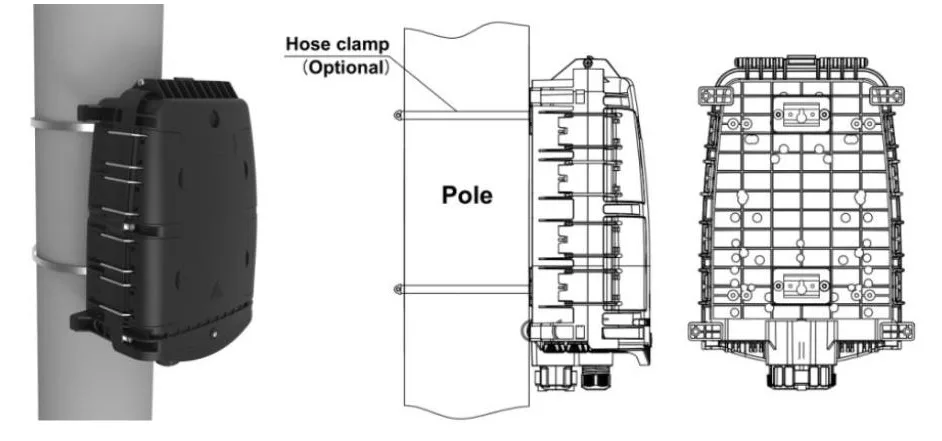

7.2。ポールに取り付けられたインストール

バックプレートのスロットにフープリングを渡し、通信ポールに固定します

ポールマウントインストール

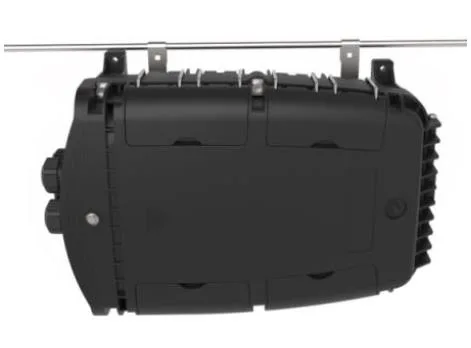

7.3オーバーヘッド構造

ワイヤーに掛けられたオーバーヘッドのシャーシに取り付けられた2つを結び、ボルトで締め、ケースが落ちないようにします。

オーバーヘッド構造

8。コネクタ操作

8.1事前に接続されたアダプター-A（E）

fiber繊維コネクタの矢印部分を反時計回りに回転させ、ダストキャップを取り出します。

fiberファイバーコネクタの矢印部分は上にあり、ファイバーコネクタをソケットに挿入してから矢印を回転させます 時計回りにパーツ。

8.2事前に接続されたアダプター-B（ XL）

sc光学ファイバーコネクタプラグをゆるい部分に挿入し、アダプターに接続します。

plasticプラスチックキー付きのアダプターにXLプリ接続アダプターシースをインストールします。

snapスナップスプリングのプラグをシースに挿入します。

cableケーブルクランプが取り付けられ、ラインはプラグの近くになります。

sheathシースの革ケーブルクランプシートキャップを時計回りにねじ込みます

8.3事前に接続されたアダプター-c

optical光ファイバーのプラグにスライディングリングを押して、矢印の方向にプラグを押して、ダストキャップを取り外します。ボタンを押して、矢印の方向にアダプターのダストキャップを取り出します。

preformedプラグのボディを、固定するまでアダプターバックルに合わせます。同じ方法で2つのダストカバーを接続します。

intedインストールされたプレハブプラグは、スライディングリングを押してバックルを放出し、本体を後方に引っ張って分離します。

8.4事前に接続されたアダプター-d

coluent前に接続されたプラグを時計回りに回し、矢印の方向に接続されたプラグとダストカバーを開きます。

pre接続されたプラグDとプリ接続されたアダプターDを矢印の方向に接続し、プラグを時計回りに回転させて修正します。

8.5事前に接続されたアダプター-E（a）

preconed Plugを時計回りに回し、矢印の方向に接続されたプラグとダストカバーを開きます

preconed接続されたプラグEと事前に接続されたアダプターEを矢印の方向に接続し、プラグを時計回りに回転させて修正します。

8.6事前に接続されたアダプター-SC

sc光学ファイバーコネクタプラグをゆるい部分に挿入し、アダプターに接続します。

plasticプラスチックキー付きのアダプターにXLプリ接続アダプターシースをインストールします。

snapスナップスプリングのプラグをシースに挿入します。

cableケーブルクランプが取り付けられ、ラインはプラグの近くになります。

sheathシースの革ケーブルクランプシートキャップを時計回りにねじ込みます。

8.7事前に接続されたアダプター-g

9。パッケージ

バブルバッグの1pc、400*480mm;

1PC小さなカートン、385*260*150mm、総重量は3.5kgです。

8pcs大きな波形カートン、540*405*640 mm、総重量は29kgです。
