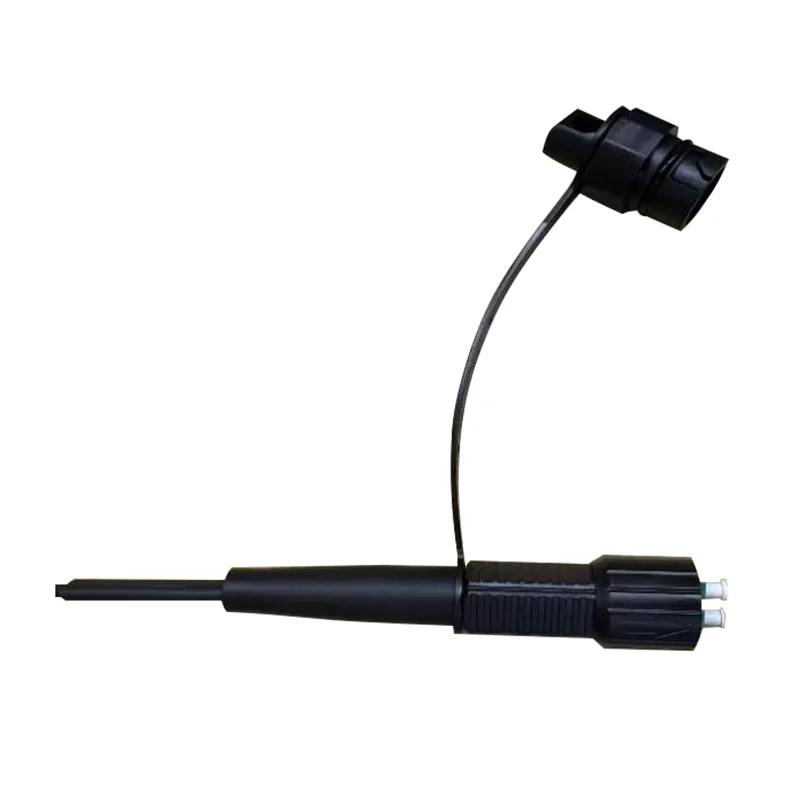

二重LC/UPC防水ラウンドケーブル光ファイバーパッチコード（Accord Mini DLCコネクタ）

応用：●FTTX/FTTHシステム●イーサネットアプリケーション●CATVリンク●光信号分布●パッシブ光ネットワーク（PON）●バックボーン、水平、ライザーアプリケーション●早産型ターミナルボックス●屋外エリア。過酷な環境特徴：●挿入損失の低さ、高い収益損失。●再現性と交換可能性に適しています。●100％挿入、返品損失、端面、および。●干渉検査。●優れた機械的持久力。●Telcordia GR-326-COREに準拠しています。●光学ケーブルの管理における高性能と信頼性を保証します。●高速かつ簡単なインストールと再構成。●シンプルな取り扱い、特別なツールは必要ありません。●IP68防水。技術仕......

お問い合わせを送信

製品説明

応用：

●FTTX/FTTHシステム

●イーサネットアプリケーション

●CATVリンク

●光信号分布

●パッシブ光ネットワーク（PON）

●バックボーン、水平、ライザーアプリケーション

●早産型ターミナルボックス

●屋外エリア。過酷な環境

特徴：

●挿入損失の低さ、高い収益損失。

●再現性と交換可能性に適しています。

●100％挿入、返品損失、端面、および。

●干渉検査。

●優れた機械的持久力。

●Telcordia GR-326-COREに準拠しています。

●光学ケーブルの管理における高性能と信頼性を保証します。

●高速かつ簡単なインストールと再構成。

●シンプルな取り扱い、特別なツールは必要ありません。

●IP68防水。

技術仕様：

構造	ユニット	説明
繊維数		二重
波長	nm	1310/1550
挿入損失	DB	≤0.30
返品損失	DB	≥50（UPC）
ケーブルジャケットの色		黒
ケーブル外径	mm	7.0±0.2
ファイバーモード		シングルモード：G657 A2
ケーブルジャケット素材		LSZH
ケーブル重量	kg/km	38（約）
内容の印刷		カスタマイズ可能
長さ	m	50、 75、100、 150 またはカスタマイズ可能（許容範囲：±0.5m）
コネクタタイプ		入力：	Accord mini dlc/upcコネクタ
		出力：	Accord Duplex LC/UPCコネクタ
防水グレード		IP68
動作温度	℃	-40°C〜 +70℃
保管温度	℃	-40°C〜 +70℃

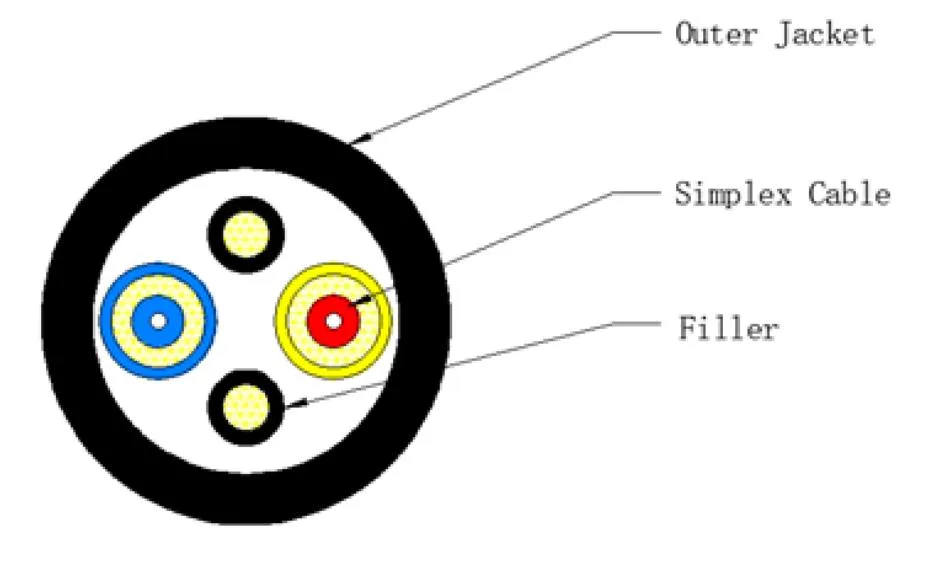

ケーブル構造：

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

ケーブル仕様：

アイテム	コンテンツ	価値
タイトバッファファイバー	番号	2
	タイプ	G.657A2
	直径（mm）	0.90±0.05
	材料	LSZH
	色	白
シンプレックスケーブル	材料	LSZH
	直径（mm）	2.0±0.1
	色	青と黄色
ロッド	材料	LSZH
	直径（mm）	1.3±0.1
	色	黒
アウタージャケット	材料	LSZH
	直径（mm）	7.0±0.2
	色	黒
	厚さ（mm）	1.0±0.1
ケーブル重量（kg/km）約		38±3
ストレッチテスト（n）		長期：400 n 短期：800 n
平坦化テスト（n/10cm）		長期：1000 n/10cm 短期：2200 n/10cm
分曲げ半径		10xod（static）; 20xod（動的）
設置温度		-40°C〜 +70°C
保管温度		-40°C〜 +70°C

ケーブル光ファイバーの性能

ケーブル光ファイバーの性能（ITU-TRec。G.657A2）

アイテム	仕様
ファイバータイプ	シングルモード
繊維材料	ドープされたシリカ
減衰係数 @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤0.35dB/km ≤0.35dB/km ≤0.25dB/km ≤0.21dB/km ≤0.23dB/km
ケーブルカットオフ波長	≤1260nm
ゼロ分散波長	1300〜1324 nm
ゼロ分散勾配	≤0.092PS/（nm2.km）
PMD @ 1550 nm	≤0.1ps/km1/2
色分散 @ 1285〜1330 nm @ 1271〜1360 nm @ 1550 nm @ 1625nm	≤3PS/（nm。km） ≤5.3ps/（nm。km） ≤18.0ps/（nm。km） ≤22PS/（nm。km）
モードフィールドの直径 @ 1310 nm	8.5-9.3um
コア /クラッド同心性エラー	≤0.51
被覆直径	125.0±0.7 1
非循環を覆う	≤5％
一次コーティング直径	242±7 1
同心の一次コーティング /コーティング	≤10µm
非循環コーティング	≤0.7％
ケーブル曲げ損失による減衰 10ターン1マンドレル15mm 1ターン1マンドレル10mm 1ターン1マンドレル7.5mm	1550nm≤δ0.03db/km 1550nm≤δ0.1dB/km 1550nm≤δ0.5db/km

寸法図：

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

いいえ	説明	数量
1	SM G.657A2 2.0mmファイバー付きコア。 OD7.0mm、ブラックLSZH	1
2	ミニDLCコネクタブラック	1
3	LC3.0シングルモードファイバー用デュプレックス、ベージュ、ICコネクタ用のチューブ、ホワイト	2
4	ゴム熱収縮チューブ、黒、OD 8.5mm L = 17mm	1
5	ゴム熱収縮チューブ、黒、OD 8.5m L-30mm	2
6	スチールチューブを備えた柔軟な保護、OD 2.8mm L = 52mm	2
8	熱収縮性チューブ、白 /黄色OD3.0mm L = 5mm	2
