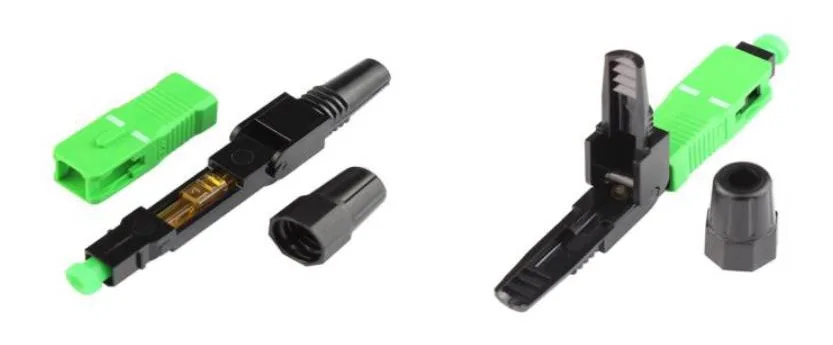

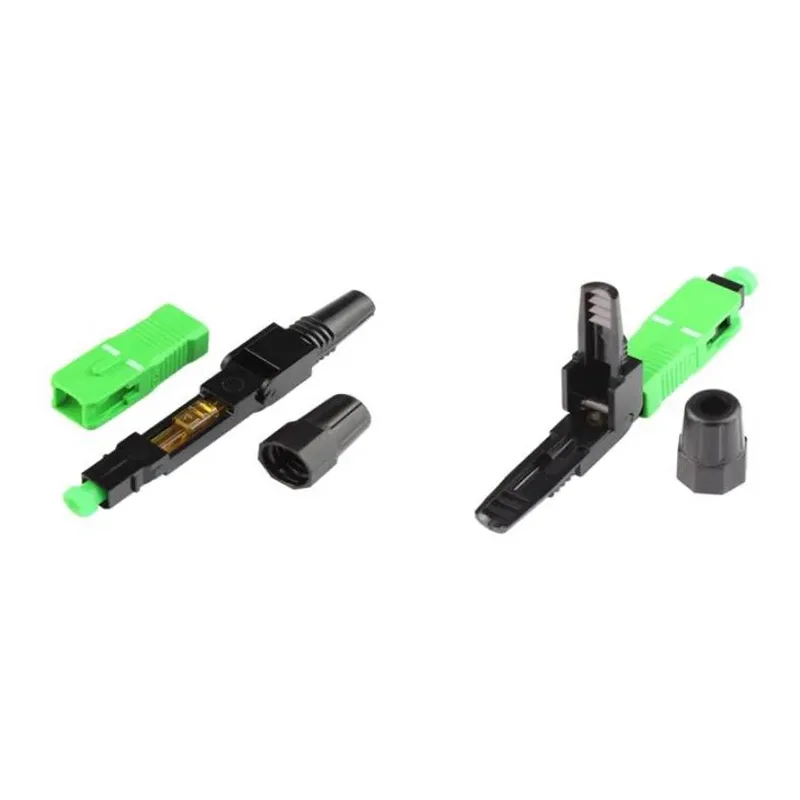

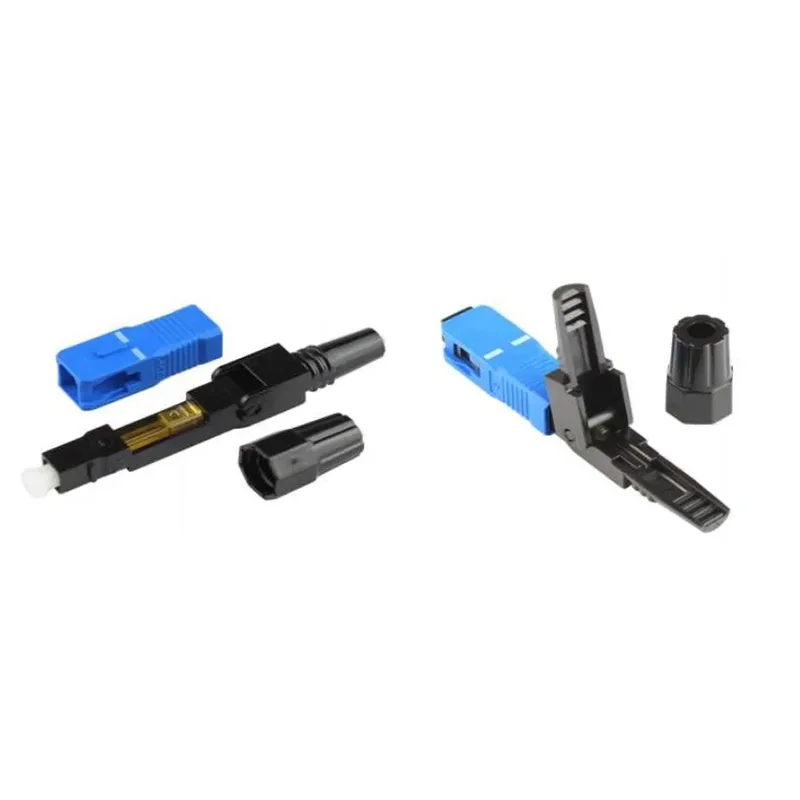

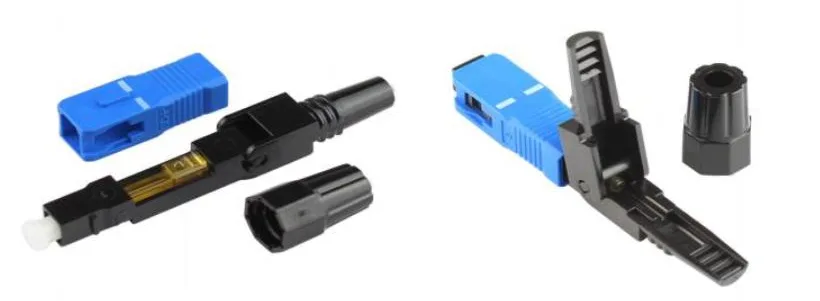

FAC-SC/APC-03 FAC-SC/UPC-03 フィールド アセンブリ コネクタ

Orientalfiber FAC-SC/APC-03 および FAC-SC/UPC-03 フィールド アセンブリ コネクタは、時間のかかる手順、複雑さ、高いエラー率など、従来のファイバー設置に共通する課題を解決するように設計されています。これらのコネクタを使用すると、技術者は融着接続や高価な専用ツールを必要とせずに、単一のファイバの終端を約 15 秒で完了でき、FTTH プロジェクト、データ ルームのアップグレード、エンタープライズ ネットワークの設置の導入効率が大幅に向上します。

誰がそれを必要としているのか

このコネクタは次の用途に最適です。 - 現場に大量の光ファイバーを迅速に設置する必要がある通信請負業者。 - 高精度、低損失の接続を必要とするデータセンター事業者。 - データ ルームのアップグレードや LAN の拡張を簡素化したいと考えている企業のネットワーク管理者。 - FTTH 設置チームは、住宅または商用ネットワークに高速かつ信頼性の高いファイバーを導入する必要があります。

なぜそれが優れているのか

Orientalfiber FAC コネクタは、いくつかの理由で際立っています。 -高い光学性能:挿入損失 ≤0.5dB (標準 ≤0.3dB)、リターンロス ≥50dB (UPC) および ≥55dB (APC) で、安定した信号伝送を保証します。 -機械的および環境的耐久性:500 回の嵌合サイクル、20N のオンライン引張試験に耐え、-40°C ～ +85°C の温度で動作します。 -再利用可能:性能を維持したまま10回以上の再取り付けが可能で、メンテナンスコストを削減します。 -素早いインストール:1心あたり約15秒、融着接続装置なしでも直感的に操作可能。 -ダイレクト ONU と 86 標準ソケットの互換性:アダプターの必要性が減り、プロジェクト全体のコストが削減されます。

使用方法

1. ファイバーを準備し、事前に埋め込まれたチップが汚れていないことを確認します。 2. ファイバを FAC コネクタに挿入し、しっかりと締めて軽く締めます。 3. ONU またはパッチパネルに直接接続すると、すぐに高速で安定した信号伝送が可能になります。 変更前: ファイバーの設置は時間がかかり、エラーが発生しやすく、複数の手順が必要です。 後: 現場での迅速な組み立て、安定した信号、簡素化された設置により、労力とプロジェクト時間が節約されます。

お客様の声

中国の大規模 FTTH プロジェクトでは、Orientalfiber FAC コネクタを使用することで設置効率が 40% 向上し、全体コストが 15% 削減されたと報告されています。 - データセンター ネットワークのアップグレードでは、安定した挿入損失と反射損失が示され、メンテナンスと再作業が軽減されました。 - 複数の国際通信事業者が、電力、鉄道、高速道路、産業ネットワークのフロントエンド展開にこれらのコネクタを採用し続けています。

よくある懸念事項

-互換性:125μm シングルモードファイバーをサポートし、652 および 657 規格と互換性があり、ONU および屋内ケーブル配線に直接適合します。 -品質保証：ISO9001品質マネジメントおよびISO45001労働安全衛生システムの認証を取得。 -供給と物流:Orientalfiber には 4 つの工場と完全なサプライ チェーンがあり、大量注文に対してタイムリーな配送を保証します。 -再利用性:10 回以上再取り付けできるため、継続的な操作圧力が軽減されます。

今すぐ行動すべき理由

Orientalfiber FAC-SC/APC-03 または FAC-SC/UPC-03 コネクタを選択すると、次のことが可能になります。 - 現場でのファイバー敷設効率を即時改善 - プロジェクトのコストとやり直しのリスクを削減 - 長期的なネットワークの安定性を確保 - 工場からの直接供給とグローバルサポートの恩恵を受ける Orientalfiber はプロの光ファイバー ソリューション プロバイダーとして、通信、FTTH、エンタープライズ ネットワーク、およびデータ センター向けに信頼性の高い高性能フィールド アセンブリ コネクタを提供し、複雑な光ファイバーの設置をシンプルかつ効率的に行います。

FAC-SC/APC-01

FAC-SC/UPC-01

アプリケーション FTTx、データ ルームの変革

技術仕様:

アイテム	パラメータ
ケーブルの範囲	3.0×2.0mm
サイズ：	59*8.7*8.3mm & 55*8.7*8.3mm
繊維径	125μm (652 & 657)
コーティング径	250μm
モード	SM
稼働時間	約15秒（ファイバのプリセットを除く）
挿入損失	最大0.5dB以下/通常 0.3dB以下（1310nmおよび1550nm）
リターンロス	UPC の場合は ≥50dB、APC の場合は ≥55dB
成功率	>98%
再利用可能時間	>10回
裸繊維の引き締め強度	>5N
抗張力	>50N
温度	-40～+85℃
オンライン引張強度試験(20N)	ILレンジ≤0.3dB RLレンジ≤5dB
機械的耐久性（500回）	ILレンジ≤0.3dB RLレンジ≤5dB
落下試験（コンクリート床4m、各方向1回、計3回）	ILレンジ≤0.3dB RLレンジ≤5dB

関連するソリューション:

● 操作が簡単で、コネクタは ONU に直接使用でき、固定強度も 5 kg 以上あり、ネットワーク革命の FTTH プロジェクトで広く使用されています。また、ソケットとアダプターの使用が減り、プロジェクトのコストも節約されます。

● 86 標準ソケットとアダプターを使用して、ドロップ ケーブルとパッチ コードの間の接続をコネクターで行います。 86 標準ソケットは、独自の設計により完全な保護を提供します。

● フィールド取り付け可能な屋内ケーブル、ピグテール、パッチ コードとの接続、およびデータ ルームでのパッチ コードの変換に適用でき、特定の ONU で直接使用できます。
