Glass Yarn Access Buildingファイバーオプティックケーブル

ガラス糸のアクセスビルディングファイバーケーブルの構造は、φ250μm光ファイバーを高弾性材料でできたゆるいチューブに入れ、ゆるいチューブに防水材料を満たすことです。ゆるいチューブは、ガラス繊維強化成分の層で覆われており、最外層は低い煙のゼロハロゲン材料（LSZH、低煙、ハロゲンを含まない、難燃剤）シースで押し出されています。

お問い合わせを送信

製品説明

特性

優れた機械的および温度性能

ゆるいチューブ材料自体は、良好な加水分解抵抗と高強度を持っています

良好な圧縮抵抗と柔らかさ

ガラス糸の強度メンバーは、引張強度を確保します

小径、軽量、フレンドリーな設置

基準

標準のYD/T 1770、ICEA-596、GR.409、IEC 60794、IEC 332-1OR IEC 332-3cに準拠しています。

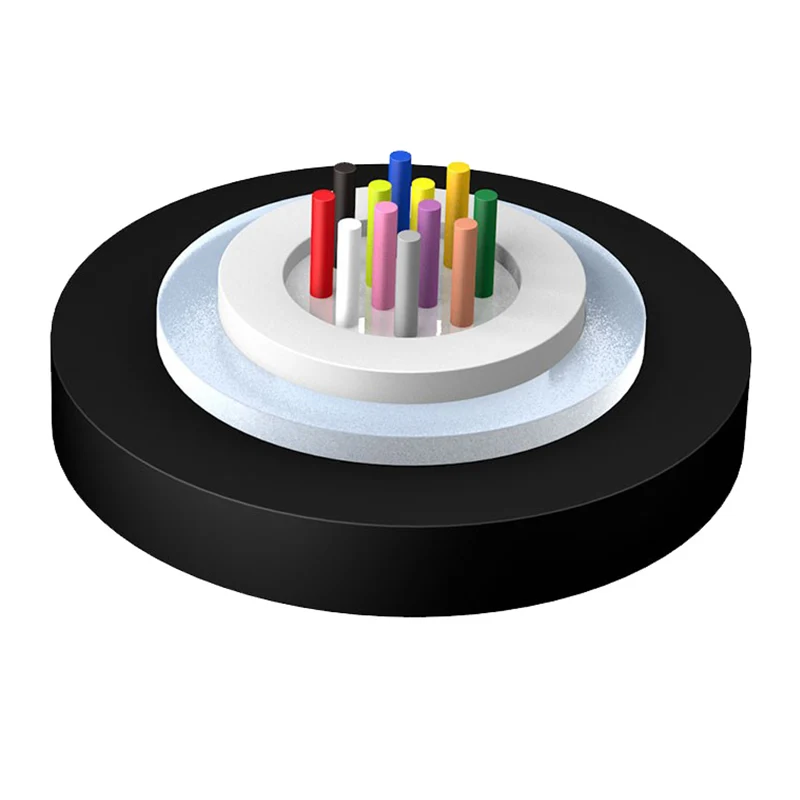

構造図

1.ファイバー

2.チューブ充填化合物

3.ルースチューブ

4.グラス糸

5.LSZHジャケット

Glass Yarn Access Building Fiber Optic Cable

技術的なパラメーター

ケーブルモデル

繊維数

ケーブル重量（参照）

（kg/km）

抗張力

長期/短期

（n）

クラッシュ抵抗

長期/短期

（N/100mm）

曲げ半径

動的/静的

（mm）

ABC-I-ZK-2〜12xn

2〜12

55.5

200/660

300/1000

10d/20d

ABC-I-ZK-14〜24xn

14〜24

200/660

300/1000

10d/20d

光学特性

ファイバータイプ	減衰				ofl	有効モード帯域幅	10 gbit/sイーサネットリンク長	最小曲げ半径
状態	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
状態	典型的な値	最大値	典型的な値	最大値	850/1300nm	850nm	850nm	/
ユニット	db/km	db/km	db/km	db/km	MHZ.KM	MHZ.KM	m	mm
G652d	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	4700以上	≤550	30
