多目的分配光ファイバーケーブル (≥24f)

中国の専門メーカーおよびサプライヤーとして、Orientalfiber は、高密度および複数のシナリオ展開向けに設計された高品質の多目的分配光ファイバーケーブル (≥24f) を提供しています。マルチコアサブユニット (Φ900μm タイトバッファ光ファイバー、アラミド糸) と非金属中心強度部材を備えたこのケーブルは、優れた難燃性、耐水性、UV 保護を実現する PVC または LSZH シースを備えています。

お問い合わせを送信

製品説明

中国に本拠を置く多目的配電光ファイバーケーブル (≥24f) の大手サプライヤー、Orientalfiber へようこそ。当社の工場では、G652D、G657A1/A2、OM3、OM4、およびマルチモードタイプをサポートする 24 ～ 144 芯のケーブルを製造しています。このマルチコア配線ケーブルは、強化緩衝繊維、強度部材としてアラミド糸、非金属中央補強材を使用し、最大 400/1320N の長期/短期引張強度と 300/1000N/100mm の耐圧潰性を実現します。バックボーン分配または高密度パッチングを構築するために分配光ファイバーケーブルを購入する必要がある場合、当社の製品は、動的曲げ半径 20D、静的曲げ半径 10D を保証し、-20°C ～ +60°C で確実に動作します。オリエンタルファイバーへのお問い合わせ今すぐ多目的分配光ファイバーケーブル (≥24f) を工場から直接購入して、競争力のある価格と技術サポートをご利用ください。

特徴

非金属製のストランド強度メンバー構造により、ケーブルはより大きな引張強度に耐えることができます。

緻密な緩衝繊維により優れた難燃性能を発揮

アラミド糸を強度部材として使用し、ケーブルの引張強度に優れています。

外側の素材は耐腐食性、防水性、耐紫外線性、難燃性があり、環境に優しいです。

アプリケーション

目的ケーブル配線

建物内のバックボーン配線ケーブル

マルチ光ファイバーパッチコード

規格

YD/T 1258.4、ICEA-596、GR-409、IEC 60794-2-20/21などの規格を満たしています。通常のPVC製品に加え、UL OFNR、OFNP認証を取得した製品もあります。 LSZH 製品は、IEC60332-1 または IEC60332-3C を満たすためにさまざまな材料を使用しています。

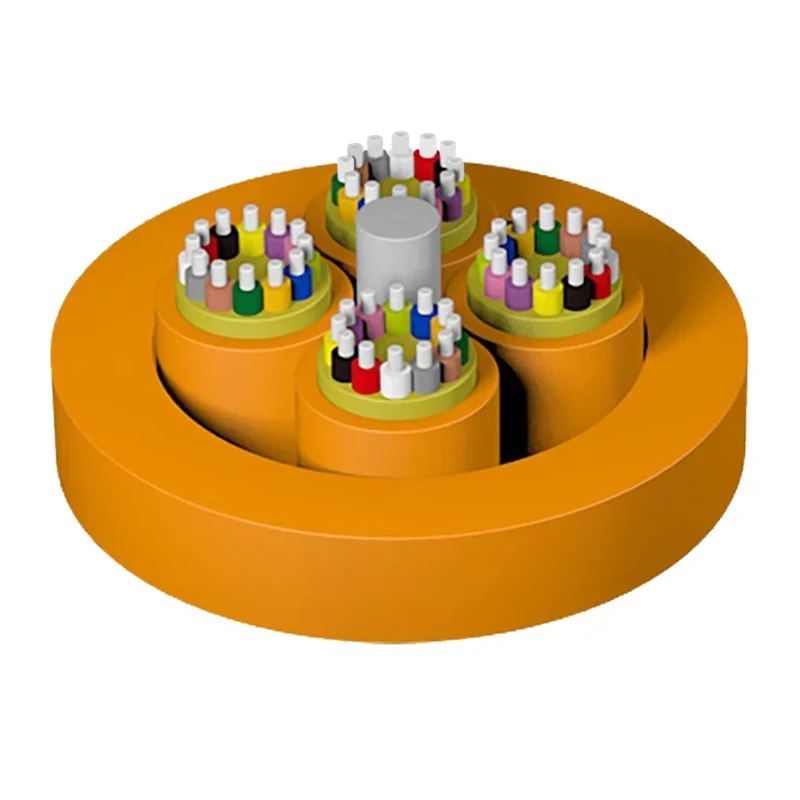

構造図

1. 繊維

2. サブユニット

3. アラミド糸

4. 中心戦力メンバー

5.ジャケット

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

技術的パラメータ

ケーブルモデル	ケーブル直径 (参考) (mm)	ケーブル重量 (参考) (kg/km)		抗張力長期/短期 (ん)	耐衝撃性長期/短期 (N/100mm)	曲げ半径動的/静的 (mm)
ケーブルモデル	ケーブル直径 (参考) (mm)	PVCジャケット	LSZH ジャケット	抗張力長期/短期 (ん)	耐衝撃性長期/短期 (N/100mm)	曲げ半径動的/静的 (mm)
24	12.3±0.5	117	124	200/660	300/1000	20D/10D
36	14.5±0.5	171	180	200/660	300/1000	20D/10D
48	14.8±0.5	161	170	400/1320	300/1000	20D/10D
72	17.5±0.5	244	254	400/1320	300/1000	20D/10D
96	20.7±0.5	351	366	400/1320	300/1000	20D/10D
144	24.8±0.5	443	451	400/1320	300/1000	20D/10D

光学特性

ファイバーの種類	減衰				OFL	実効モード帯域幅	10 Gbit/秒のイーサネットリンク長	最小曲げ半径
状態	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
代表値	最大値	代表値	最大値		850/1300nm	850nm	850nm	/
ユニット	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G652D	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≧2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30

輸送・保管・使用温度：-20℃～+60℃、設置温度：-5℃～+50℃

Multi-Purpose Distribution Fiber Optic Cable (≥24f)
