1.1説明
最先端のFTTXネットワークディストリビューションノード機器として、事前に接続された光配信ボックスは、FTTXネットワークの迅速で信頼できる接続、優れた保護、および管理を提供します。
| 生産タイプ | 分類 |
| GFS-008-030C | 事前に接続された光ファイバーケーブル配布ボックス |
GFS-008-030C
1.2標準に準拠しています
提供される生産は、次のように基準に従って設計、製造、テストされています。
| IEC61300-2 | 光ファイバーの相互接続デバイスとパッシブコンポーネント - 基本的なテストと測定手順 |
| IEC60068-2 | 電気製品および電子製品の基本的な環境試験手順 |
1.3アプリケーション環境
| アイテム | 価値 |
| 動作温度 | -40ºC～+65ºC |
| 設置温度 | -5ºC～+40ºC |
| 保管温度 | -40ºC～+65ºC |
| 大気圧 | 70 ～106kpa |
| 相対湿度 | ≤93％（+40℃） |
1.下部のシェルと上部カバーは、取り外しできないホットプレート溶接で溶接されます。
2。材料：PP+GF。
3。湿気の証明、防水、防塵、アンチエイジング。
4。IP68までの保護レベル。
5.インテリアには1x8 PLCスプリッターが装備されています。
6。インストール方法：ポールマウント、空中マウント、壁に取り付けられた。
3.1機械仕様
| アイテム | 仕様 | 述べる |
| 住宅の材料 | 修正されたPPプラスチック | |
| 内部コンポーネントの材料 | PC+ABS/ABS | |
| 金属アクセサリーの材料 | 高品質のステンレス鋼 | |

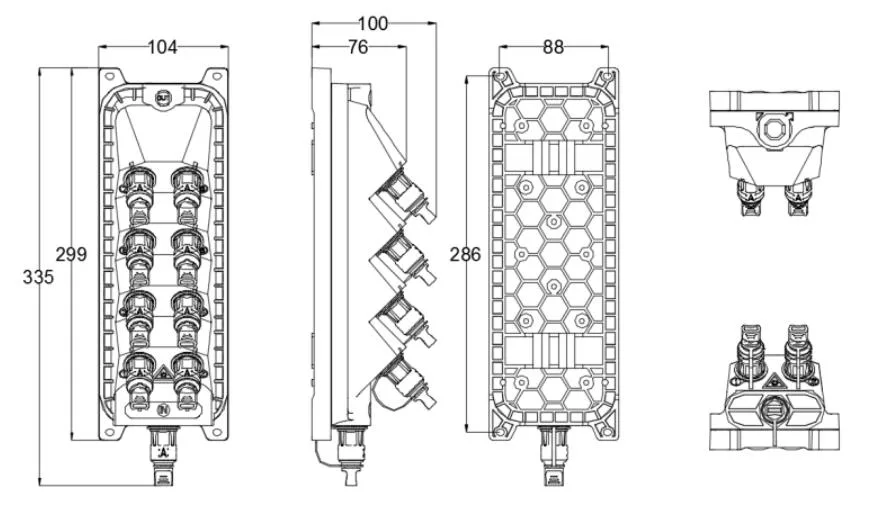

| 外部寸法（mm） | 299*104*76mm | アダプターを除く |
| 色 | 黒 | |
| 設置ホール位置（mm） | 286*88 | |
| 事前に接続されたアダプターの数 | 9 | 赤1、8つの黒 |
| スプリッター | 1x8 plcスプリッター | |
| IPグレード | IP68 | |
| 可燃性 | UL94-HB | ニーズに応じてカスタマイズできます。 |
| ニュートラルソルトスプレーテスト（NSS） | 48H |
主な光学パラメーター
| スプリッター | （db） | RL（DB） | （db） | テスト方法 | |
| スプリッター | 配布ボックス | ||||
|
ピグテール-SC/APC-00-SM-SX（1C1F） -od0.9mm-pvc-g657a2ケーブル 色（デフォルト）-Indoor-rohs-1.5m |
ピグテール | ≤0.3 | ≥55dB | ≤0.5 |
IL： IEC61300-3-4メソッドb RL： IEC61300-3-6方法1 |
| 1x2 plcスプリッター、 SCAPCコネクタ付き |
1*2 plc | ≤4.0 | ≥55dB | ≤4.2 | |
|
1x4 plcスプリッター、 SCAPCコネクタ付き |
1*4 plc | ≤7.4 | ≥55dB | ≤7.6 | |
|
1x8 plcスプリッター、 SCAPCコネクタ付き |
1*8 plc | ≤10.5 | ≥55dB | ≤10.7 | |
上記の表に示されている光学パラメーターはデフォルト値であり、要件に応じてカスタマイズできます。

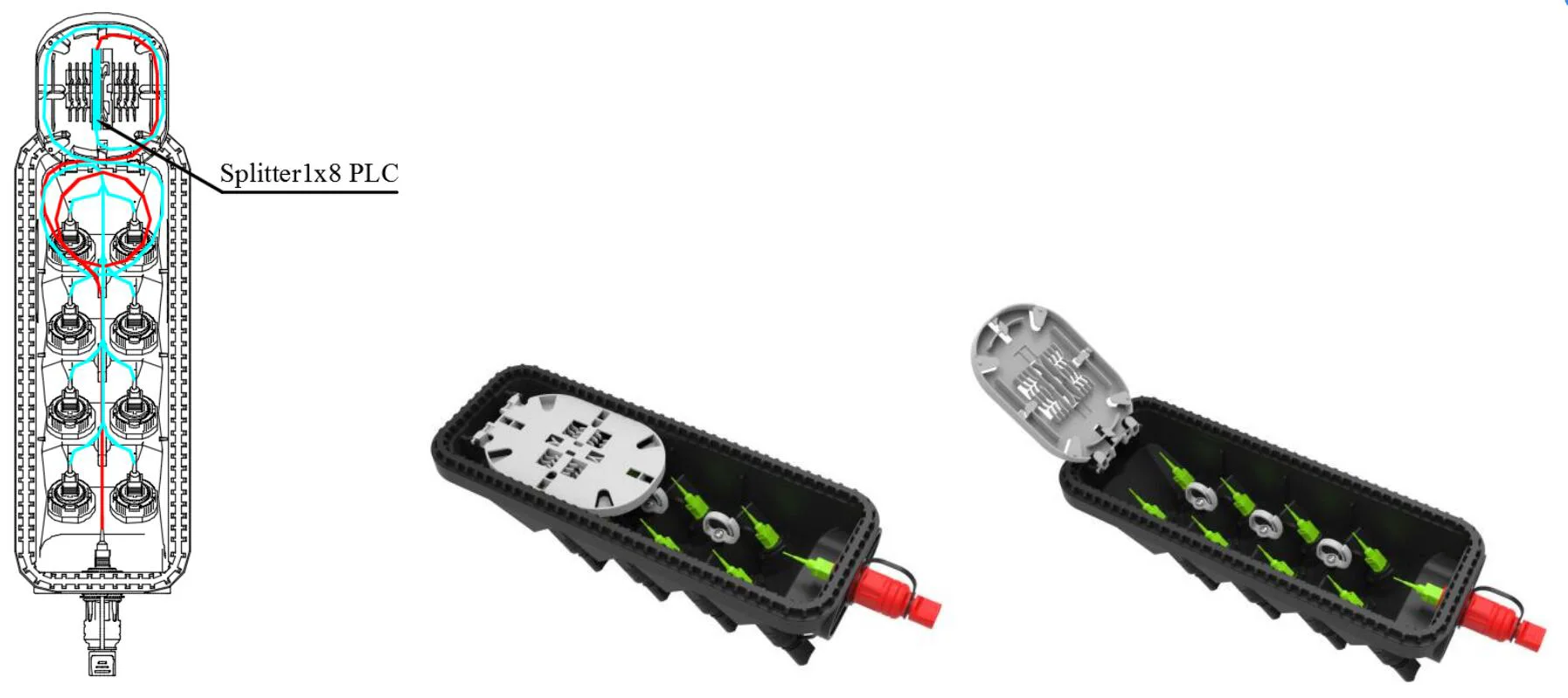

5.1製品ケーブルの方法：

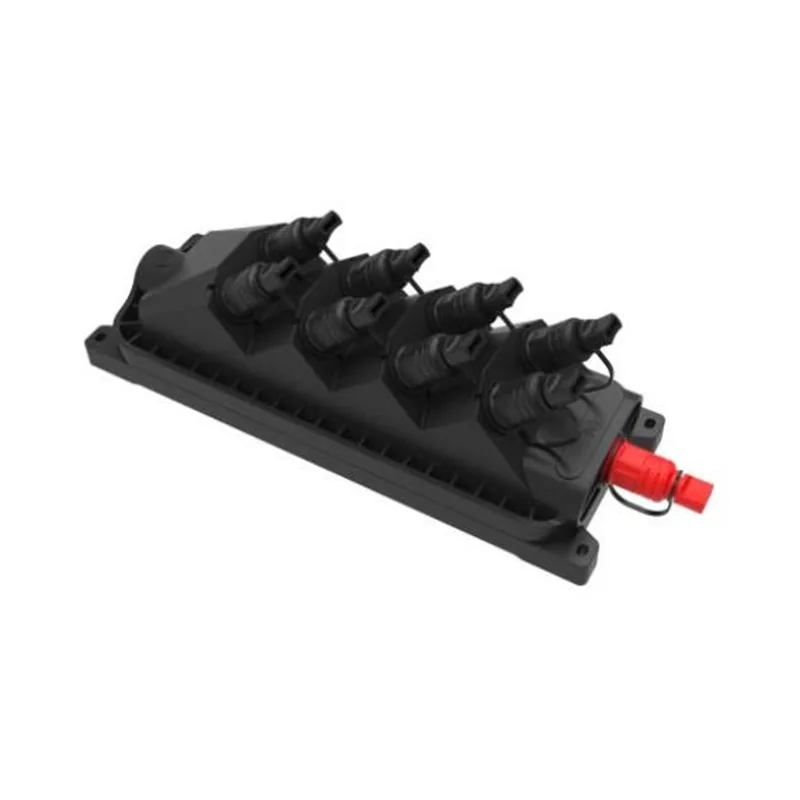

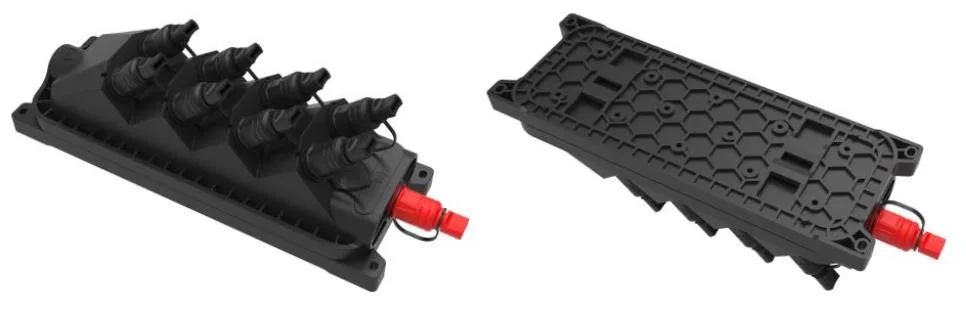

GFS-008-030C製品画像
この製品は、ROHS環境保護指令、および鉛、カドミウム、水銀、六価クロム、ポリブラミネートビフェニル（PBB）（PBB）、およびポリブロミネートジフェニルエーテル（PBDE）の含有量に準拠しています。

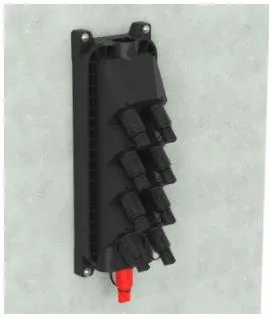

7.1。壁に取り付けられたインストール
表1のサイズに基づいて4つの穴を壁にドリルし、膨張ボルトφ8*40を配置し、箱を穴に一致させるように配置し、ボルトを使用して固定します。
壁に取り付けられたインストール

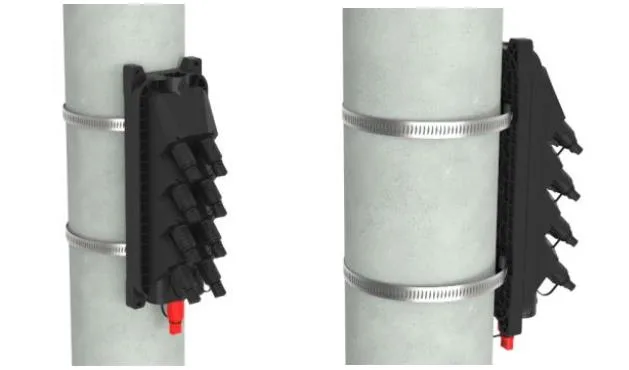

7.2。ポールに取り付けられたインストール
ポールリングのセットをテレコムポールに修正します
ポールマウントインストール
7.3。オーバーヘッド構造
ワイヤーに掛けられたオーバーヘッドのシャーシに取り付けられた2つを結び、ボルトで締め、ケースが落ちないようにします。
オーバーヘッド構造
8.1事前に接続されたアダプター-A（E）
fiber繊維コネクタの矢印部分を反時計回りに回転させ、ダストキャップを取り出します。
fiberファイバーコネクタの矢印部分は上にあり、ファイバーコネクタをソケットに挿入してから矢印を回転させます 時計回りにパーツ。
8.2事前に接続されたアダプター-B（ XL）
sc光学ファイバーコネクタプラグをゆるい部分に挿入し、アダプターに接続します。
plasticプラスチックキー付きのアダプターにXLプリ接続アダプターシースをインストールします。
snapスナップスプリングのプラグをシースに挿入します。
cableケーブルクランプが取り付けられ、ラインはプラグの近くになります。
sheathシースの革ケーブルクランプシートキャップを時計回りにねじ込みます
8.3事前に接続されたアダプター-c
optical光ファイバーのプラグにスライディングリングを押して、矢印の方向にプラグを押して、ダストキャップを取り外します。ボタンを押して、矢印の方向にアダプターのダストキャップを取り出します。
preformedプラグのボディを、固定するまでアダプターバックルに合わせます。同じ方法で2つのダストカバーを接続します。
intedインストールされたプレハブプラグは、スライディングリングを押してバックルを放出し、本体を後方に引っ張って分離します。
8.4事前に接続されたアダプター-d
coluent前に接続されたプラグを時計回りに回し、矢印の方向に接続されたプラグとダストカバーを開きます。
pre接続されたプラグDとプリ接続されたアダプターDを矢印の方向に接続し、プラグを時計回りに回転させて修正します。
8.5事前に接続されたアダプター-E（a）
preconed Plugを時計回りに回し、矢印の方向に接続されたプラグとダストカバーを開きます
preconed接続されたプラグEと事前に接続されたアダプターEを矢印の方向に接続し、プラグを時計回りに回転させて修正します。
8.6事前に接続されたアダプター-f
sc光学ファイバーコネクタプラグをゆるい部分に挿入し、アダプターに接続します。
plasticプラスチックキー付きのアダプターにXLプリ接続アダプターシースをインストールします。
snapスナップスプリングのプラグをシースに挿入します。
cableケーブルクランプが取り付けられ、ラインはプラグの近くになります。
sheathシースの革ケーブルクランプシートキャップを時計回りにねじ込みます。
8.7事前に接続されたアダプター-g
8.8事前に接続されたアダプター-H-1
8.9事前に接続されたアダプター-J-1
| アイテム | 材料 | サイズ（mm） | 量 | 総重量（kg） |
| 独立した製品パッケージ | カートン | 345*115*110 | 1 | 0.7 |
| 外側の包装カートン | カートン | 485*365*575 | 20 | 15 |
| 注：パッケージングは参照のみであり、異なる構成は異なるサイズと重量に対応しています | ||||
