事前に接続された光ファイバーケーブル配布ボックスGFS-016-007C

1。一般

1.1説明

最先端のFTTXネットワーク配電ノード機器として、事前に接続された光配信ボックスは、FTTXの迅速かつ信頼性の高い接続、優れた保護、および管理を提供します ネットワーク。

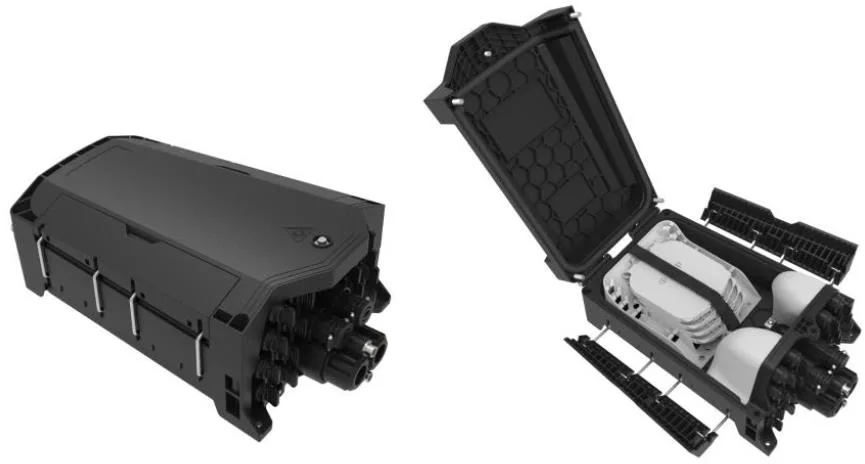

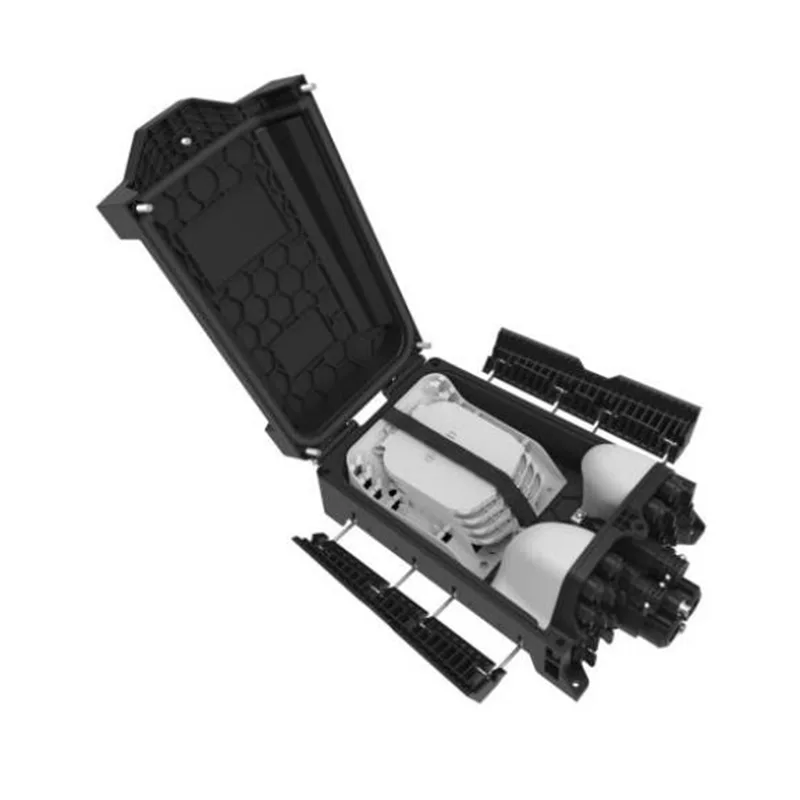

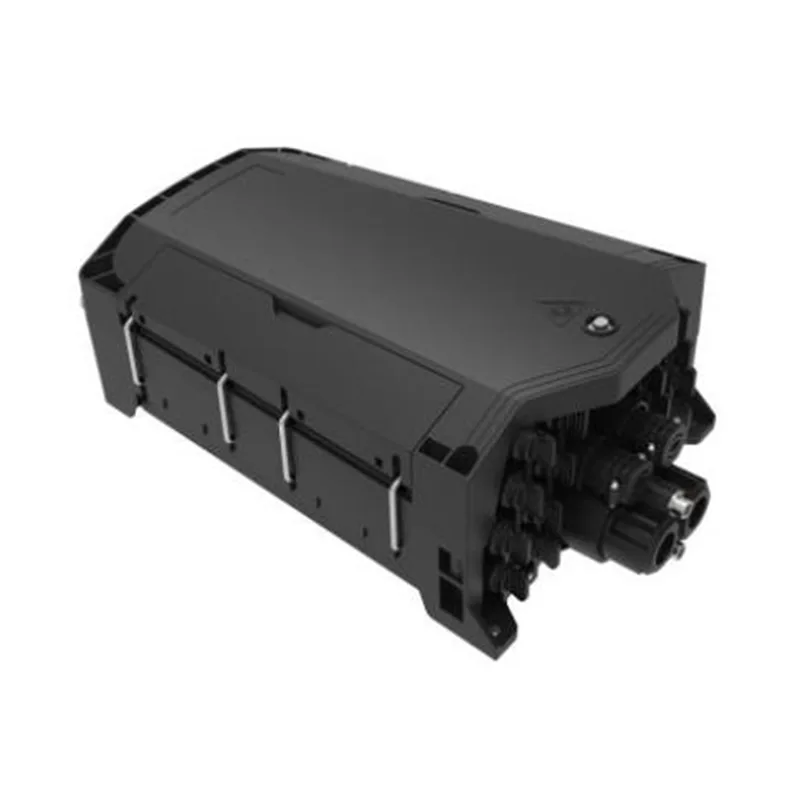

GFS-016-007Cの外観

1.2標準に準拠しています

提供される生産は、次のように基準に従って設計、製造、テストされています。

1.3アプリケーション環境

2。特性

1.下部のシェルと上部カバーは、取り外しできないホットプレート溶接で溶接されます。

2。材料：PP+GF。

3。湿気の証明、防水、防塵、アンチエイジング。

4。IP68までの保護レベル。

5。1楕円形の光ケーブルエントリ、2つの分岐光ケーブルエントリ、16の事前に接続されたアダプター。

6.さまざまな種類のスプライストレイが利用可能です。

7。インストール方法：ポールマウント、空中マウント、壁に取り付けられた。

3。仕様

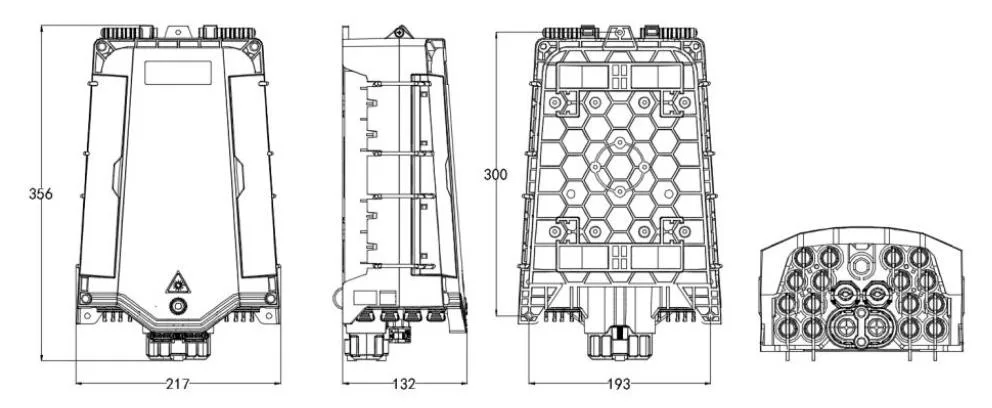

3.1機械仕様

4。構成

4.1主な光学パラメーター

上記の表に示されている光学パラメーターはデフォルト値であり、要件に応じてカスタマイズできます。

5。製品画像

5.1製品ケーブルの方法：

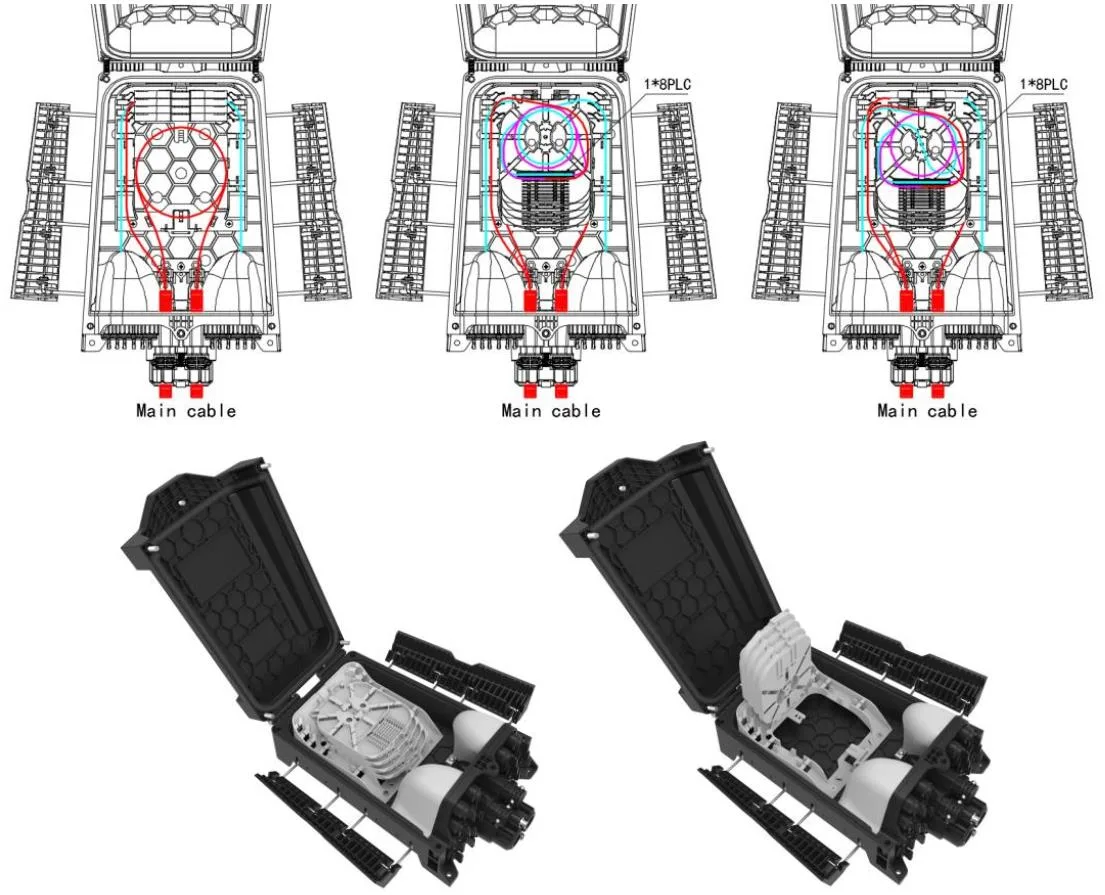

GFS-016-007Cルーティング図

5.2スプライシングトレイ

アイテム	スプライシングトレイa	スプライシングトレイb	スプライシングトレイc
寸法（h*w*d、mm）	121 * 101 * 4	125*101*8	125*101*8
純重量（kg）	0.017	0.026	0.026
写真
色	パントン428c	パントン428c	パントン428c
材料	PC+ABS/ABS	PC+ABS/ABS	PC+ABS/ABS
トレイのスプライシング容量 （コア）	12  （熱収縮可能な保護袖の1層）	16  （2層の熱収縮保護スリーブ）	2 （2層の熱収縮保護スリーブ）
アトレーのスプリッター容量 （PCS）	/	1  （PLC 1x2、1x4、1x8、0.9mmファイバー、60x7x4mm）	2 （PLC 1x2、1x4、1x8、0.9mmファイバー、60x7x4mm）、 1 （PLC 1x16、0.9mmファイバー、60x12x4mm）、 1  （1*2 fbt、0.9mmファイバー、Ø3*60mm）
最大（PCS）	8	4	4
デフォルト（PCS）	/	4	/

注記：

1.上記のトレイは、要件に応じて混合できます。

2。構成ルール：2a = 1b = 1cファイバーディスクの種類は継続的に増加しています

5.3アクセサリー

いいえ。	部品名	参照画像	ユニット	量	述べる
1	ユーザーのマニュアル	/	PC	1	で
2	スプリッターテストレポート	/	PC	1	で

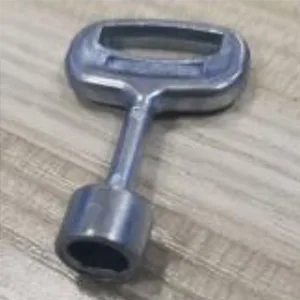

3	鍵		PC	1	「D」タイプ

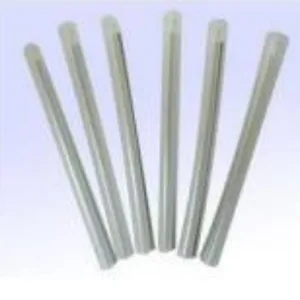

4	熱縮小可能な保護スリーブ		PC	16	L = 45mm、顧客のリクエストとしてオプション

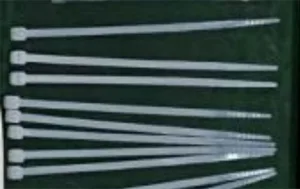

5	ナイロンケーブルタイ		PC	10	3x100mm

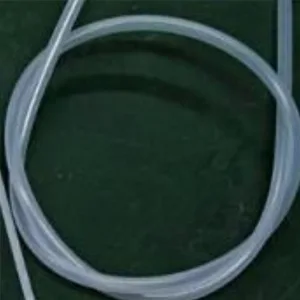

6	裸繊維保護チューブ		PC	1	OD5mm x 50cm

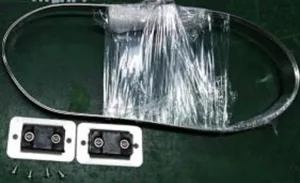

7	壁に取り付けられたキット		セット	1	顧客の要求としてオプション。 （拡張プラスチックプラグφ8x40mm、フィリップスセルフタッピングネジM5x40mm。）

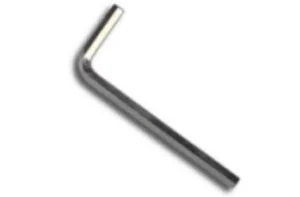

8	M6アレンキー		PC	1	m6
9	ポールマウントキット		セット	1	顧客の要求としてオプション
10	空中に取り付けられたキット		セット	1	顧客の要求としてオプション

6。環境特性

この製品は、ROHS環境保護指令、および鉛、カドミウム、水銀、六価クロム、ポリブラミネートビフェニル（PBB）（PBB）、およびポリブロミネートジフェニルエーテル（PBDE）の含有量に準拠しています。

7。インストール

7.1。壁に取り付けられたインストール

表3.1の寸法に従って壁に3つの穴を開け、膨張プラグφ7.5*40を配置し、箱を穴に一致させるように配置し、ネジを使用して固定します。

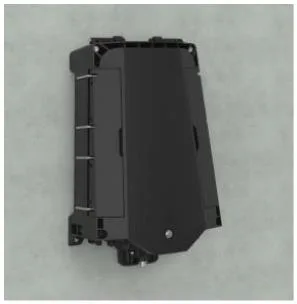

壁に取り付けられたインストール

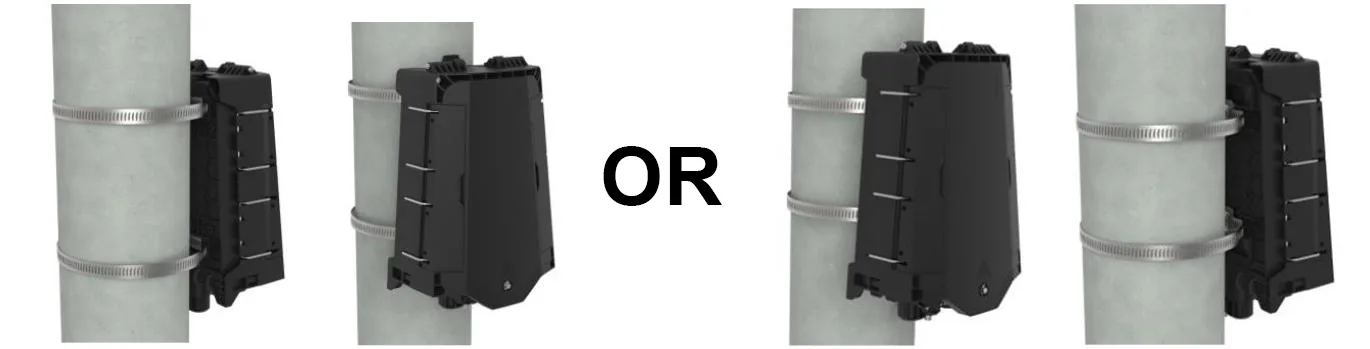

7.2。ポールに取り付けられたインストール

バックプレートのスロットにフープリングを渡し、通信ポールに固定します

ポールマウントインストール

7.3壁に取り付けられたインストール（ドロップケーブルストレージトレイ付き）

ワイヤーに掛けられたオーバーヘッドのシャーシに取り付けられた2つを結び、ボルトで締め、ケースが落ちないようにします。

オーバーヘッド構造

8。コネクタ操作

8.1事前に接続されたアダプター-A（E）

fiber繊維コネクタの矢印部分を反時計回りに回転させ、ダストキャップを取り出します。

fiberファイバーコネクタの矢印部分は上にあり、ファイバーコネクタをソケットに挿入してから矢印を回転させます 時計回りにパーツ。

8.2事前に接続されたアダプター-B（ XL）

sc光学ファイバーコネクタプラグをゆるい部分に挿入し、アダプターに接続します。

plasticプラスチックキー付きのアダプターにXLプリ接続アダプターシースをインストールします。

snapスナップスプリングのプラグをシースに挿入します。

cableケーブルクランプが取り付けられ、ラインはプラグの近くになります。

sheathシースの革ケーブルクランプシートキャップを時計回りにねじ込みます

8.3事前に接続されたアダプター-c

optical光ファイバーのプラグにスライディングリングを押して、矢印の方向にプラグを押して、ダストキャップを取り外します。ボタンを押して、矢印の方向にアダプターのダストキャップを取り出します。

preformedプラグのボディを、固定するまでアダプターバックルに合わせます。同じ方法で2つのダストカバーを接続します。

intedインストールされたプレハブプラグは、スライディングリングを押してバックルを放出し、本体を後方に引っ張って分離します。

8.4事前に接続されたアダプター-d

coluent前に接続されたプラグを時計回りに回し、矢印の方向に接続されたプラグとダストカバーを開きます。

pre接続されたプラグDとプリ接続されたアダプターDを矢印の方向に接続し、プラグを時計回りに回転させて修正します。

8.5事前に接続されたアダプター-E（a）

preconed Plugを時計回りに回し、矢印の方向に接続されたプラグとダストカバーを開きます

preconed接続されたプラグEと事前に接続されたアダプターEを矢印の方向に接続し、プラグを時計回りに回転させて修正します。

8.6事前に接続されたアダプター-f

sc光学ファイバーコネクタプラグをゆるい部分に挿入し、アダプターに接続します。

plasticプラスチックキー付きのアダプターにXLプリ接続アダプターシースをインストールします。

snapスナップスプリングのプラグをシースに挿入します。

cableケーブルクランプが取り付けられ、ラインはプラグの近くになります。

sheathシースの革ケーブルクランプシートキャップを時計回りにねじ込みます。

8.7事前に接続されたアダプター-g

9。パッケージ

バブルバッグの1pc、480*400mm;

1PC小さなカートン、365*225*145mm、総重量は2.1kgです。

8pcs大きな波形カートン、470*385*615 mm、総重量は18kgです。
