事前に接続された光ファイバーケーブル配布ボックスGFS-016-026C

1。一般

1.1説明

最先端のFTTXネットワーク配電ノード機器として、事前に接続された光配信ボックスは、FTTXの迅速かつ信頼性の高い接続、優れた保護、および管理を提供します ネットワーク。

GFS-016-026C

1.2標準に準拠しています

提供される生産は、次のように基準に従って設計、製造、テストされています。

1.3アプリケーション環境

2。特性

1.下部のシェルと上部カバーは、取り外しできないホットプレート溶接で溶接されます。

2。材料：PP+GF。

3。湿気の証明、防水、防塵、アンチエイジング。

4。IP68までの保護レベル。

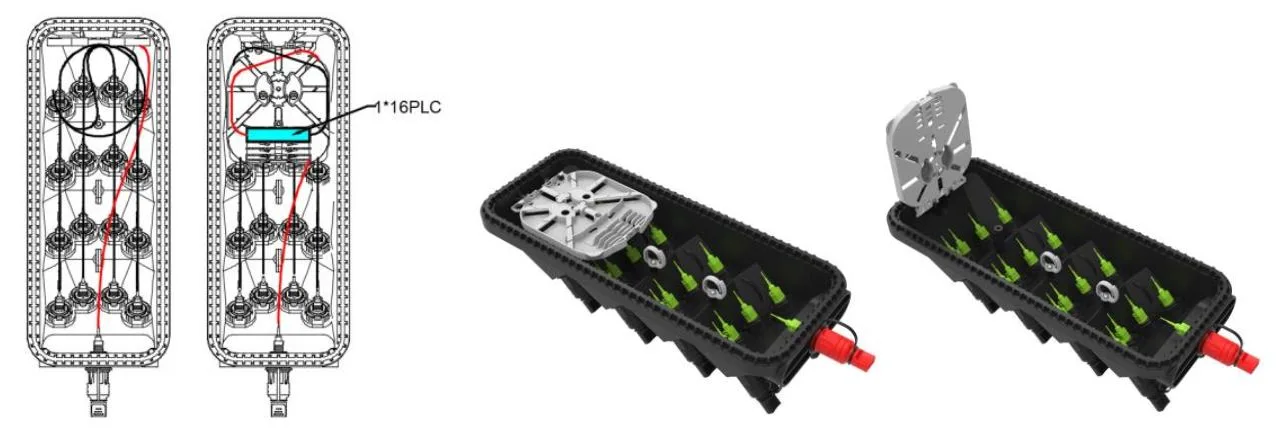

5.インテリアには1x16 PLCスプリッターが装備されています。

6。インストール方法：ポールマウント、空中マウント、壁に取り付けられた。

3。仕様

3.1機械仕様

4。製品画像

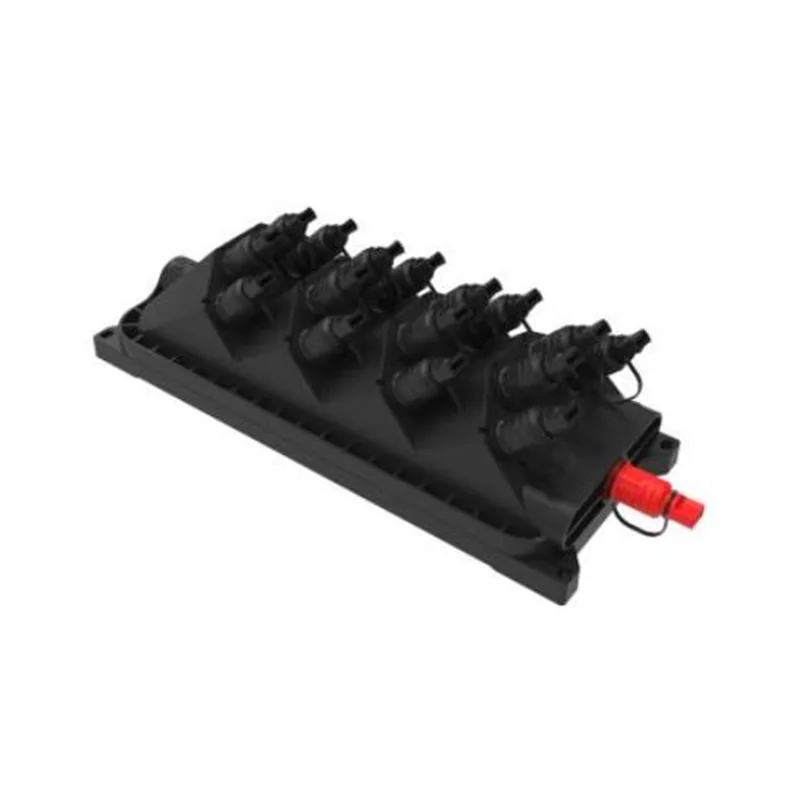

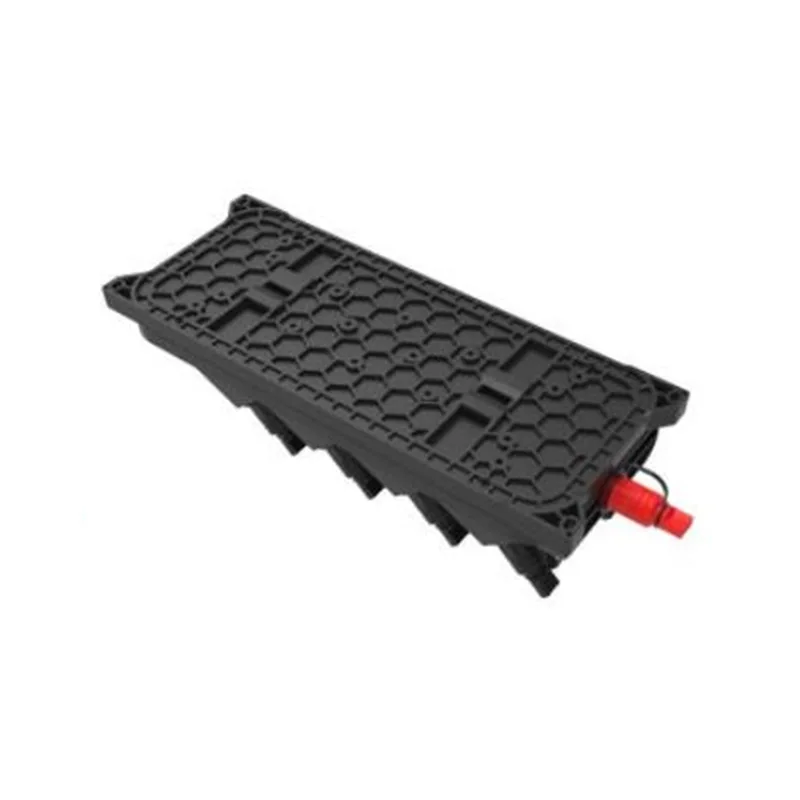

GFS-016-026C製品画像

5。環境特性

この製品は、ROHS環境保護指令、および鉛、カドミウム、水銀、六価クロム、ポリブラミネートビフェニル（PBB）（PBB）、およびポリブロミネートジフェニルエーテル（PBDE）の含有量に準拠しています。

6。インストール

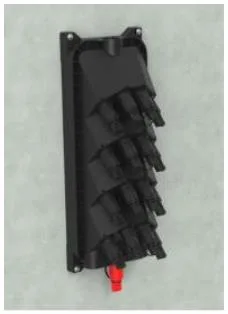

6.1。壁に取り付けられたインストール

表1のサイズに基づいて4つの穴を壁にドリルし、膨張ボルトφ8*40を配置し、箱を穴に一致させるように配置し、ボルトを使用して固定します。

壁に取り付けられたインストール

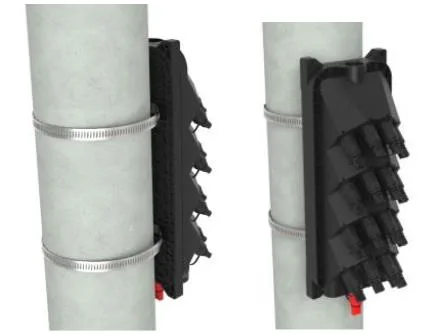

6.2。ポールに取り付けられたインストール

ポールリングのセットをテレコムポールに修正します

ポールマウントインストール

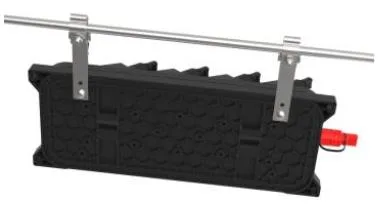

6.3オーバーヘッド構造

ワイヤーに掛けられたオーバーヘッドのシャーシに取り付けられた2つを結び、ボルトで締め、ケースが落ちないようにします。

オーバーヘッド構造

7。コネクタ操作

7.1事前に接続されたアダプター-A（E）

fiber繊維コネクタの矢印部分を反時計回りに回転させ、ダストキャップを取り出します。

fiberファイバーコネクタの矢印部分は上にあり、ファイバーコネクタをソケットに挿入してから矢印を回転させます 時計回りにパーツ。

7.2事前に接続されたアダプター-B（ XL）

sc光学ファイバーコネクタプラグをゆるい部分に挿入し、アダプターに接続します。

plasticプラスチックキー付きのアダプターにXLプリ接続アダプターシースをインストールします。

snapスナップスプリングのプラグをシースに挿入します。

cableケーブルクランプが取り付けられ、ラインはプラグの近くになります。

sheathシースの革ケーブルクランプシートキャップを時計回りにねじ込みます

7.3事前に接続されたアダプター-c

optical光ファイバーのプラグにスライディングリングを押して、矢印の方向にプラグを押して、ダストキャップを取り外します。ボタンを押して、矢印の方向にアダプターのダストキャップを取り出します。

preformedプラグのボディを、固定するまでアダプターバックルに合わせます。同じ方法で2つのダストカバーを接続します。

intedインストールされたプレハブプラグは、スライディングリングを押してバックルを放出し、本体を後方に引っ張って分離します。

7.4事前に接続されたアダプター-d

coluent前に接続されたプラグを時計回りに回し、矢印の方向に接続されたプラグとダストカバーを開きます。

pre接続されたプラグDとプリ接続されたアダプターDを矢印の方向に接続し、プラグを時計回りに回転させて修正します。

7.5事前に接続されたアダプター-E（a）

preconed Plugを時計回りに回し、矢印の方向に接続されたプラグとダストカバーを開きます

preconed接続されたプラグEと事前に接続されたアダプターEを矢印の方向に接続し、プラグを時計回りに回転させて修正します。

7.6事前に接続されたアダプター-f

sc光学ファイバーコネクタプラグをゆるい部分に挿入し、アダプターに接続します。

plasticプラスチックキー付きのアダプターにXLプリ接続アダプターシースをインストールします。

snapスナップスプリングのプラグをシースに挿入します。

cableケーブルクランプが取り付けられ、ラインはプラグの近くになります。

sheathシースの革ケーブルクランプシートキャップを時計回りにねじ込みます。

7.7事前に接続されたアダプター-g

7.8事前に接続されたアダプター-H-1

7.9事前に接続されたアダプター-J-1

8。パッケージ
