1.1説明
最先端のFTTXネットワーク配電ノード機器として、事前に接続された光配信ボックスは、FTTXの迅速かつ信頼性の高い接続、優れた保護、および管理を提供します ネットワーク。
| 生産タイプ | 分類 |
| GFS-12by＆-1＆-2 | 事前に接続された光ファイバーケーブル配布ボックス |
1.2標準に準拠しています
提供される生産は、次のように基準に従って設計、製造、テストされています。
| That-T G.652 | シングルモード光ファイバーの特性 |
| IEC 60794-1-1 | 光ファイバーケーブルパート1-1：ジェネリック仕様総長 |
| IEC 60794-1-2 | 光ファイバーケーブルパート1-2：汎用仕様基本的な光学ケーブルテスト手順 |
1.3アプリケーション環境
| アイテム | 価値 |
| 動作温度 | -40ºC～+65ºC |
| 設置温度 | -5ºC～+40ºC |
| 保管温度 | -40ºC～+65ºC |
| 大気圧 | 70 ～106kpa |
| 相対湿度 | ≤93％（+40℃） |
1.下部のシェルと上部カバーは、取り外しできないホットプレート溶接で溶接されます。
2。材料：pp。
3。湿気の証明、防水、防塵、アンチエイジング。
4。IP68までの保護レベル。
5.インテリアには、1x4 PLCスプリッター+ 1x8 PLCスプリッターまたは1x8 PLCスプリッターが装備されています。
6。インストール方法：ポールマウント、空中マウント、壁に取り付けられた。
7.アダプターの位置は、顧客の要件に従ってカスタマイズできます。

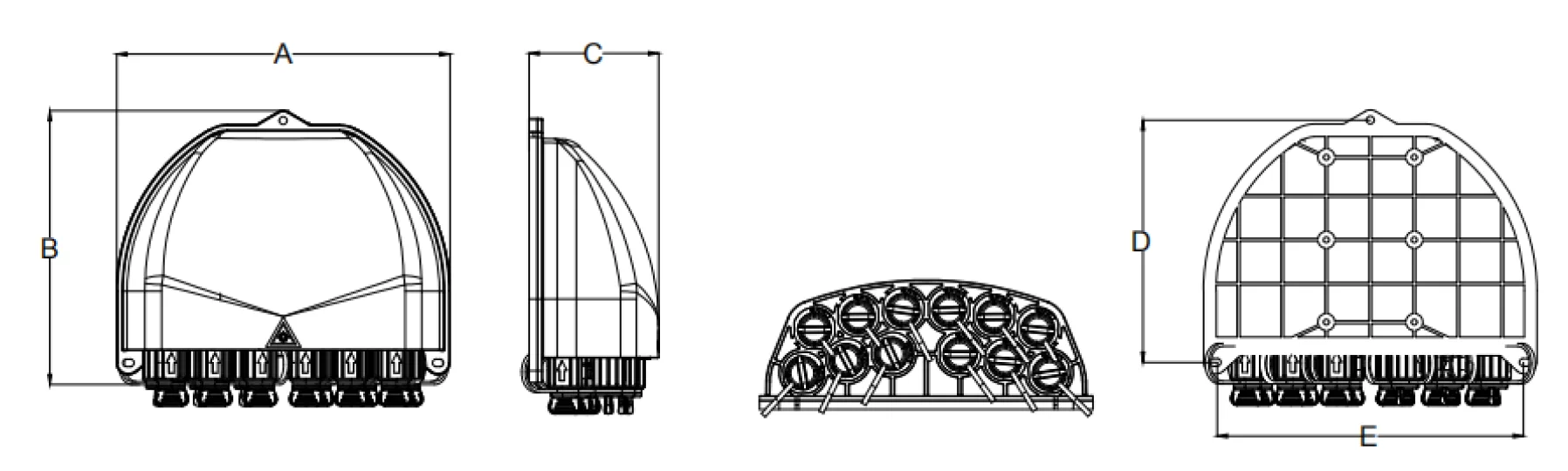

3.1機械仕様
| アイテム | 仕様 | 述べる |
| 住宅の材料 | 修正されたPPプラスチック | |
| 金属アクセサリーの材料 | 高品質のステンレス鋼 | |
| 外部寸法（mm） | 197*156*77mm | A*b*c |
| 色 | 黒 | |
| 設置ホール位置（mm） | 143*181 | d*e |
| 事前に接続されたアダプターの数 | 12 | GFS-12by（1レッド、3ブルー、8ブラック） |
| 9 | GFS-12by-1（1つの赤、8つの黒） | |
| 10 | GFS-12by-2（1、赤、1blue、8ブラック） | |
| スプリッター | 1x4 PLCスプリッター+ 1x8 PLCスプリッター | GFS-12by |
| 1x8 plcスプリッター | GFS-12by-1 | |
| 1x8 plcスプリッター | GFS-8by-1 | |
| 1x2 FBTスプリッター+ 1x8 PLCスプリッター | GFS-12by-2 | |
| IPグレード | IP68 | |
| 可燃性 | UL94-HB | ニーズに応じてカスタマイズできます。 |
| ニュートラルソルトスプレーテスト（NSS） | 48H |
4.1製品ケーブルの方法：
上部にplc、下部にFBT

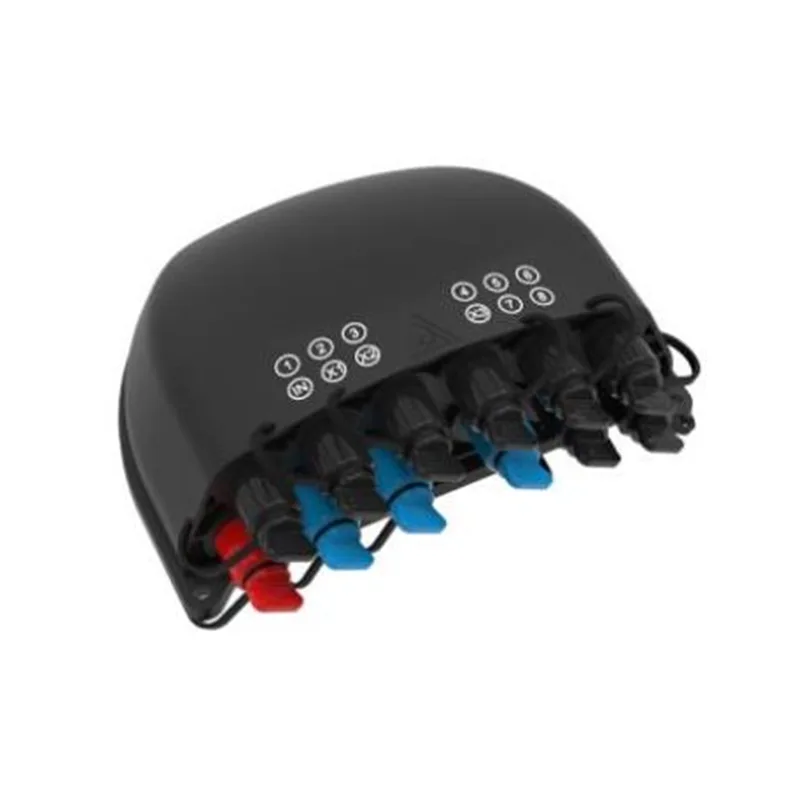

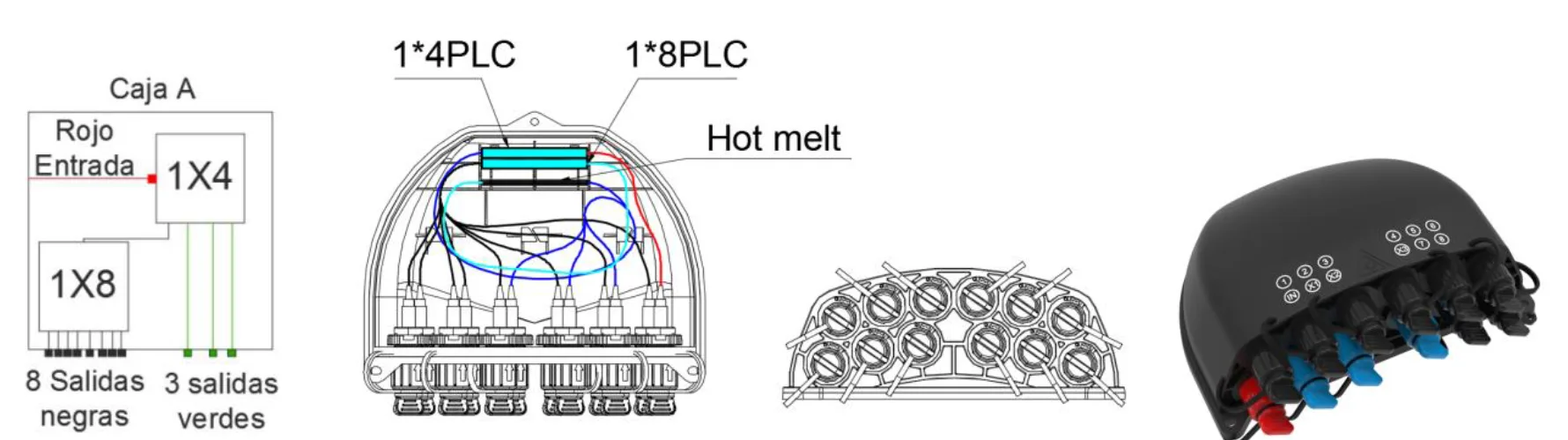

GFS-12by（1 * 4 PLC + 1 * 8 PLCスプリッターケーブルウェイ）

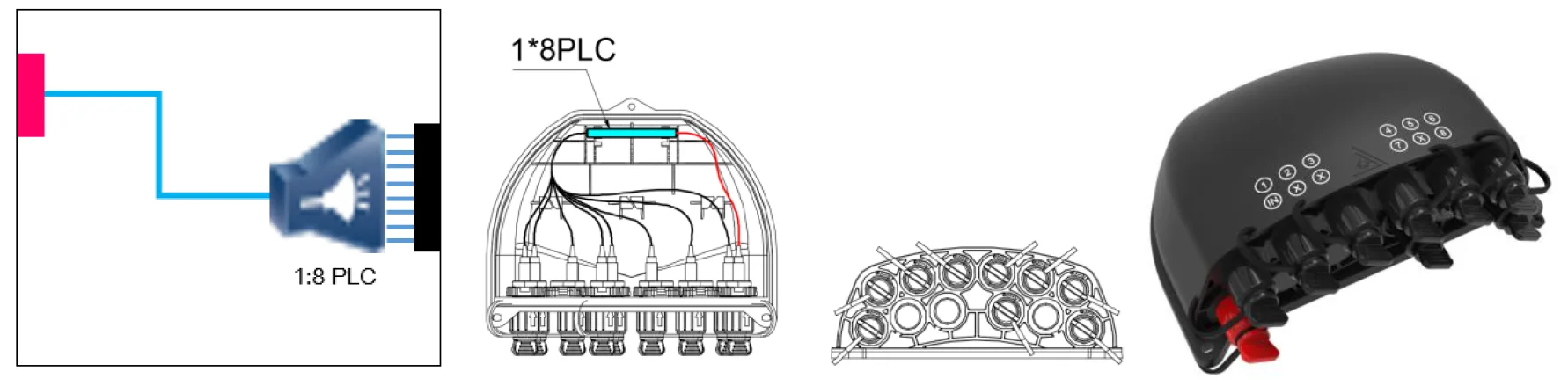

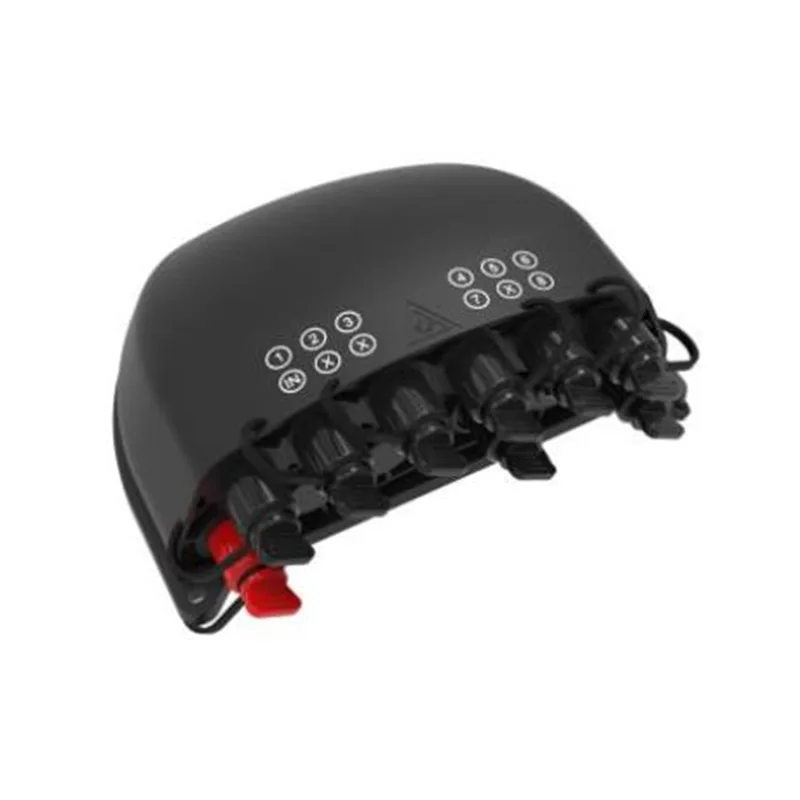

GFS-12BY-1（1 * 8 PLCスプリッターケーブルウェイ）

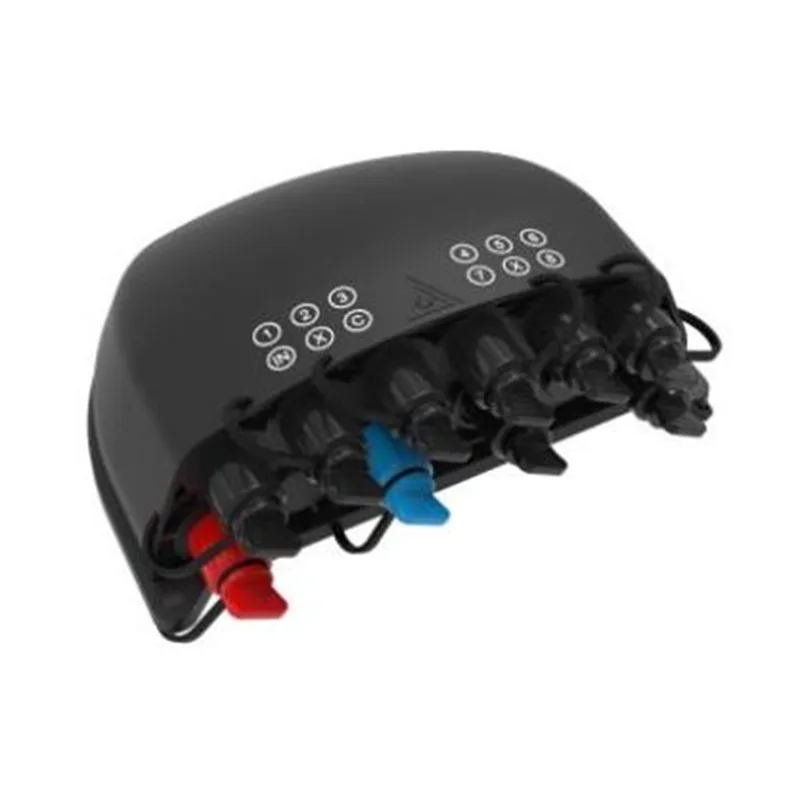

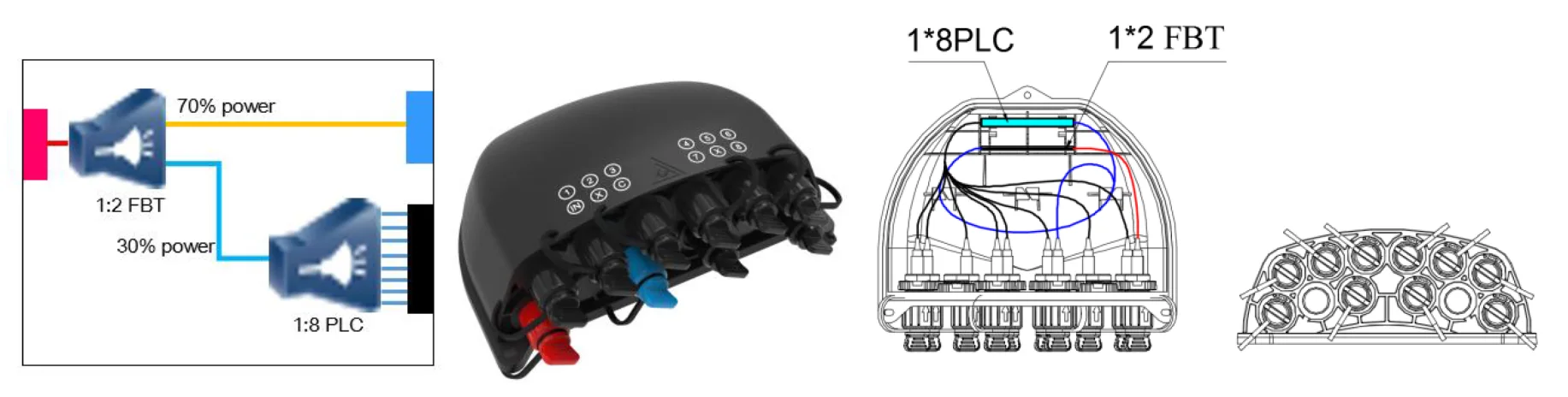

GFS-12BY-2（1 * 2FBT+1 * 8 PLCスプリッターケーブルウェイ）
4.2.1主な部品
| いいえ。 | 部品名 | ユニット | 量 | 述べる |
| 1 | ボックスボトム | PC | 1 | |
| 2 | ボックスカバー | PC | 1 | |
| 3 | 事前に接続されたアダプター | PC | 12 | GFS-12by |
| 4 | PC | 9 | GFS-12by-1 | |
| 5 | PC | 10 | GFS-12by-2 | |
| 6 | splitter1x4 plc | PC | 1 | GFS-12byにのみインストールされています |
| 7 | splitter1x8 plc | PC | 1 | |
| 8 | splitter1x2 fbt | PC | 1 | GFS-12by-2にのみインストールされています |

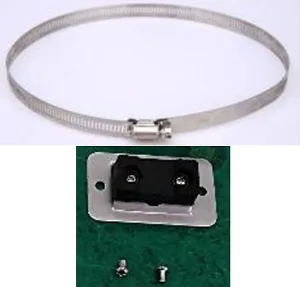

4.2.2アクセサリー
| いいえ。 | 部品名 | 参照画像 | ユニット | 量 | 述べる |
| 1 | ユーザーのマニュアル | / | PC | 1 | で |
| 2 | スプリッターテストレポート | / | PC | 1 | で |
| 3 | 壁に取り付けられたキット |
|
セット | 1 | 顧客としてオプション リクエスト |

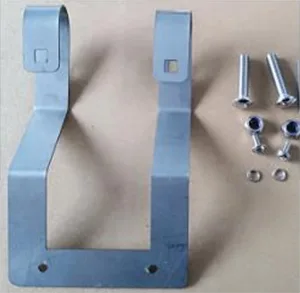

| 4 | ポールマウントキット |
|
セット | 1 | 顧客としてオプション リクエスト |
| 5 | 空中に取り付けられたキット |
|
セット | 1 | 顧客としてオプション リクエスト |
この製品は、ROHS環境保護指令、および鉛、カドミウム、水銀、六価クロム、ポリブラミネートビフェニル（PBB）（PBB）、およびポリブロミネートジフェニルエーテル（PBDE）の含有量に準拠しています。
6.1。壁に取り付けられたインストール

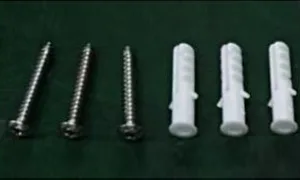

寸法に応じて壁に3つの穴を開け、膨張プラグφ7.5*40を配置し、箱を穴に一致させるために箱を置き、ネジを使用して固定します。

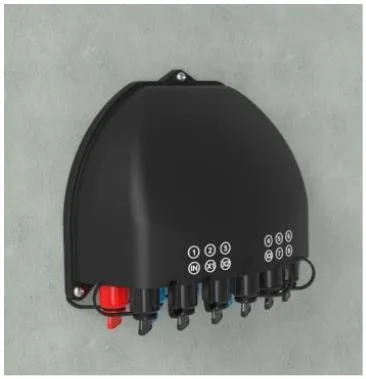

壁に取り付けられたインストール
6.2。ポールに取り付けられたインストール
バックプレートのスロットにフープリングを渡し、通信ポールに固定します

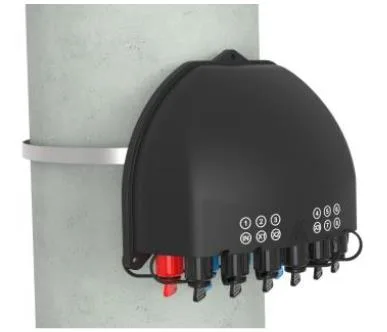

ポールマウントインストール
6.3壁に取り付けられたインストール（ドロップケーブルストレージトレイ付き）
ワイヤーに掛けられたオーバーヘッドのシャーシに取り付けられた2つを結び、ボルトで締め、ケースが落ちないようにします。
壁に取り付けられた設置（ドロップケーブルストレージトレイ付き
7.1事前に接続されたアダプター-A（E）
fiber繊維コネクタの矢印部分を反時計回りに回転させ、ダストキャップを取り出します。
fiberファイバーコネクタの矢印部分は上にあり、ファイバーコネクタをソケットに挿入してから矢印を回転させます 時計回りにパーツ。
7.2事前に接続されたアダプター-B（ XL）
sc光学ファイバーコネクタプラグをゆるい部分に挿入し、アダプターに接続します。
plasticプラスチックキー付きのアダプターにXLプリ接続アダプターシースをインストールします。
snapスナップスプリングのプラグをシースに挿入します。
cableケーブルクランプが取り付けられ、ラインはプラグの近くになります。
sheathシースの革ケーブルクランプシートキャップを時計回りにねじ込みます
7.3事前に接続されたアダプター-c
optical光ファイバーのプラグにスライディングリングを押して、矢印の方向にプラグを押して、ダストキャップを取り外します。ボタンを押して、矢印の方向にアダプターのダストキャップを取り出します。
preformedプラグのボディを、固定するまでアダプターバックルに合わせます。同じ方法で2つのダストカバーを接続します。
intedインストールされたプレハブプラグは、スライディングリングを押してバックルを放出し、本体を後方に引っ張って分離します。
7.4事前に接続されたアダプター-d
coluent前に接続されたプラグを時計回りに回し、矢印の方向に接続されたプラグとダストカバーを開きます。
pre接続されたプラグDとプリ接続されたアダプターDを矢印の方向に接続し、プラグを時計回りに回転させて修正します。
7.5事前に接続されたアダプター-E（a）
preconed Plugを時計回りに回し、矢印の方向に接続されたプラグとダストカバーを開きます
preconed接続されたプラグEと事前に接続されたアダプターEを矢印の方向に接続し、プラグを時計回りに回転させて修正します。
7.6事前に接続されたアダプター-f
sc光学ファイバーコネクタプラグをゆるい部分に挿入し、アダプターに接続します。
plasticプラスチックキー付きのアダプターにXLプリ接続アダプターシースをインストールします。
snapスナップスプリングのプラグをシースに挿入します。
cableケーブルクランプが取り付けられ、ラインはプラグの近くになります。
sheathシースの革ケーブルクランプシートキャップを時計回りにねじ込みます。
| アイテム | 材料 | サイズ（mm） | 量 | 総重量（kg） |
| 独立した製品パッケージ | カートン | 210*170*85 | 1 | 0.8 |
| 外側の包装カートン | カートン | 440*360*465 | 20 | 17 |
| 注：ドロップケーブルストレージトレイなし | ||||
