1.1説明
最先端のFTTXネットワークディストリビューションノード機器として、事前に接続された光配信ボックスは、FTTXネットワークの迅速で信頼できる接続、優れた保護、および管理を提供します。

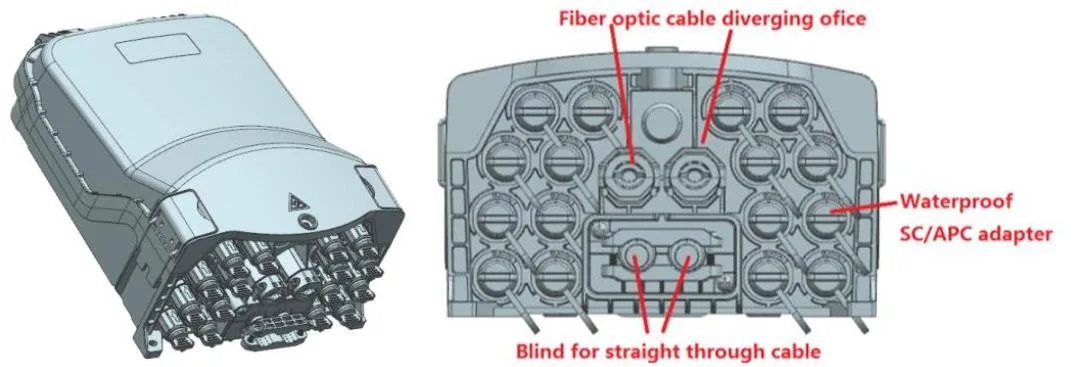

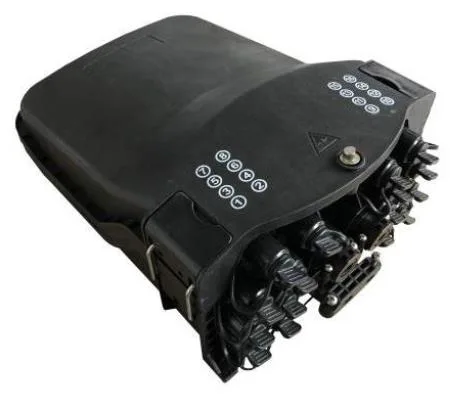

GFS-16SXの外観
1.2標準に準拠しています
提供される生産は、次のように基準に従って設計、製造、テストされています。
1.3アプリケーション環境
1.高度な構造設計、簡単な操作、合理的なルーティング。
2。材料:PP+GF。
3。湿気の証明、防水、防塵、アンチエイジング。
4。IP65までの保護レベル。
5。1楕円形の光ケーブルエントリ、2つの分岐光ケーブルエントリ、16の事前に接続されたアダプター。
6.さまざまなスプライストレイが利用可能です。
7。インストール方法:ポールマウント、空中マウント、壁に取り付けられた。
8. 50メートルの5mm丸いケーブルの保管を満たすために、ドロップケーブルストレージトレイを装備できます。
3.1機械仕様
サイズと量
光ケーブルホールの
1楕円形の光ケーブルエントリ、
2つの分岐光ケーブルエントリ
16個の事前に接続されたアダプター
トレイA、12x4 = 48、
2層の熱抑制可能なスプライス保護スリーブ。
トレイB、8x8 = 64、
1層の熱縮小スプライス保護スリーブ。
トレイC、8x12 = 96、
トレイD、トレイE、24x4 = 96、
スプリッターサイズ:60x7x4mm。
タイプAにインストールできます
タイプEスプライシングトレイ、
スプライシングトレイごとに1個。
スプリッターサイズ:60x12x4mm。
タイプA-1にインストールできます。
タイプE-1スプライシングトレイ、
最大のケーブル直径に
(mm)
ニュートラルソルトスプレーテスト
(NSS)
4.1主な光学パラメーター
IL:
IEC61300-3-4
RL:
IEC61300-3-6
1x2 plcスプリッター、
SCAPCコネクタ付き
1x4 plcスプリッター、
1x8 plcスプリッター、
1x16 plcスプリッター、
上記の表に示されている光学パラメーターはデフォルト値であり、要件に応じてカスタマイズできます。

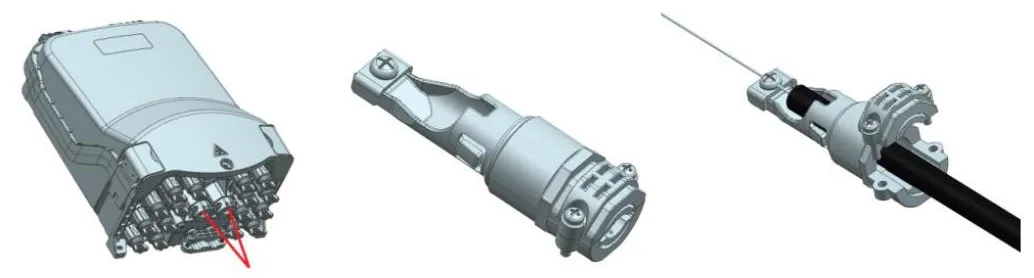

5.1製品ケーブルの方法:
5.2高速プラグ
1。ネジを緩め、接続を取り外します。
2。ネジを緩め、圧力プレートを取り外します。
3。強度メンバーの圧縮プレートのネジを緩めます。
4.ゴム製のプラグとプラスチック部品を取り外します。
5.必要なケーブルサイズに従ってゴムプラグを切ります。
6.剥がれたケーブルをゴム製のプラグに通し、ゴムプラグでケーブルを組み立てます。
7.強度メンバーをカバーに導入し、圧力プレートを押し下げ、ネジを締めて強度メンバーを固定します。
8。圧力プレートを押し下げ、ネジを締めて光学ケーブルを固定します。
9.光学ケーブルでコンポーネントを底に押し込み、ネジを締めます。
5.3光ファイバーケーブル分岐
5.4製品ケーブル方法

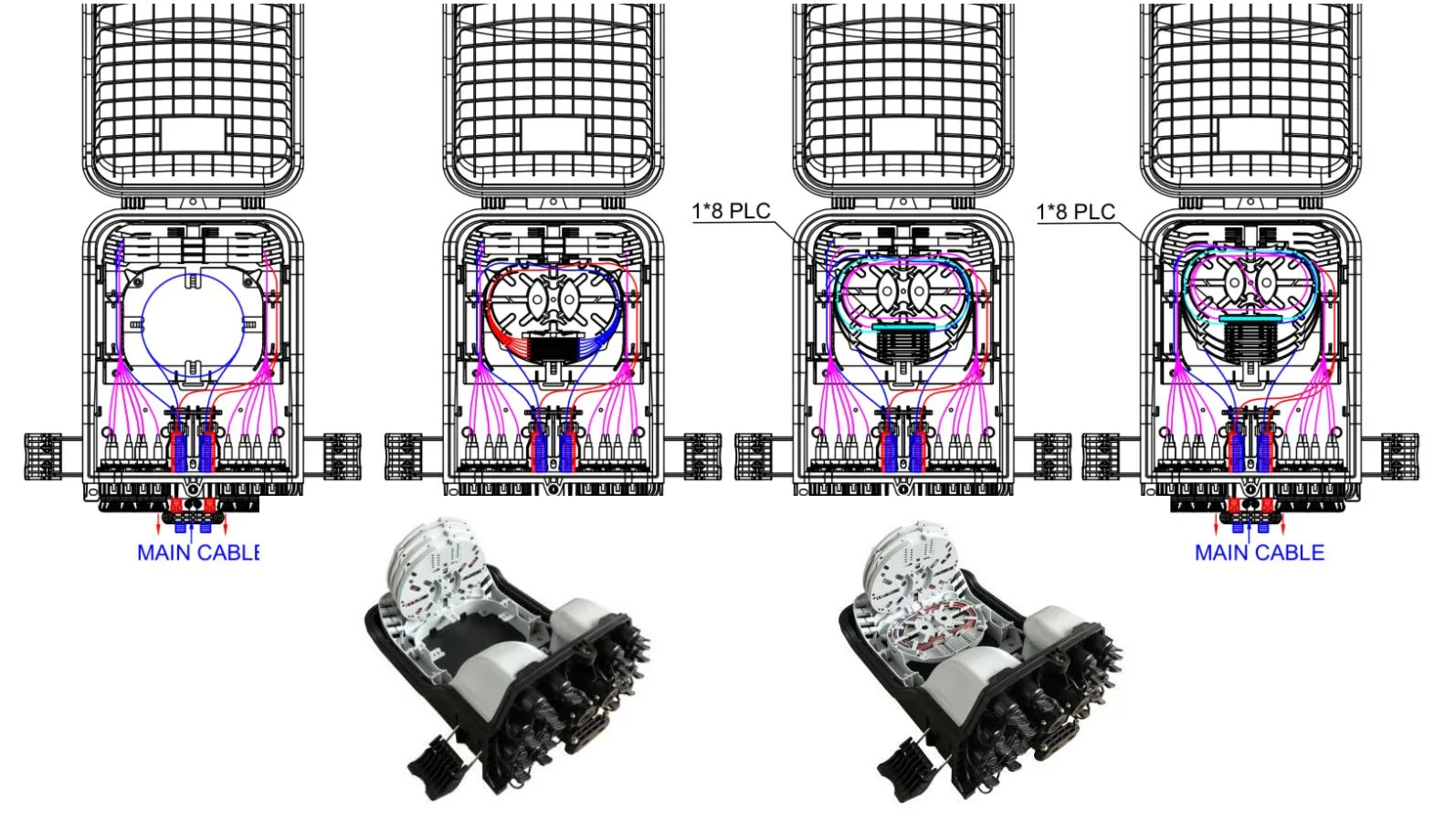

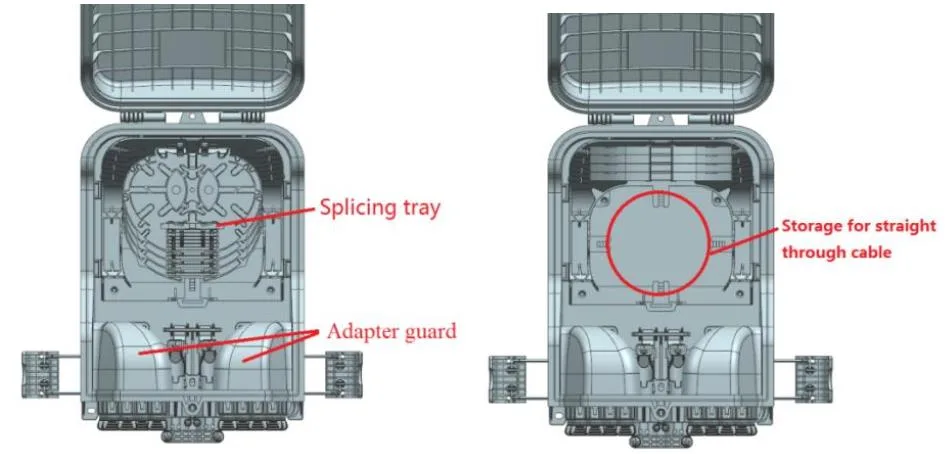

GFS-16SXルーティング図

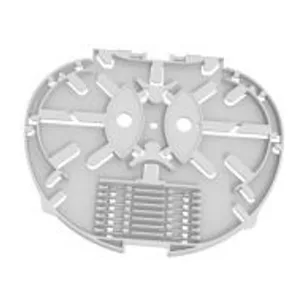

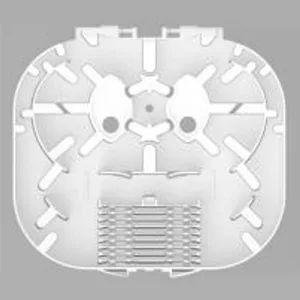

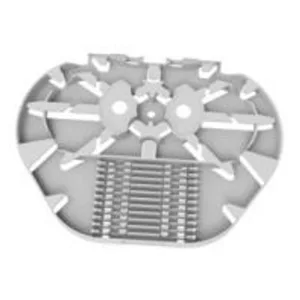

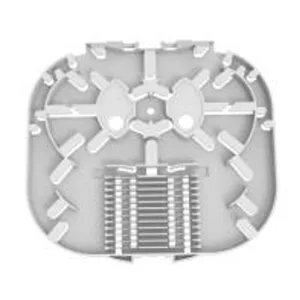

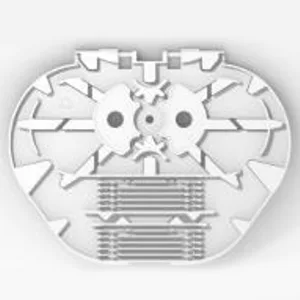

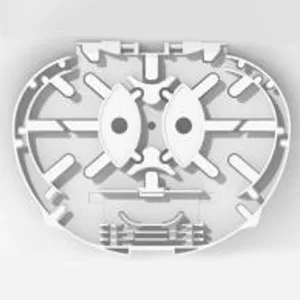

5.5スプライシングトレイ

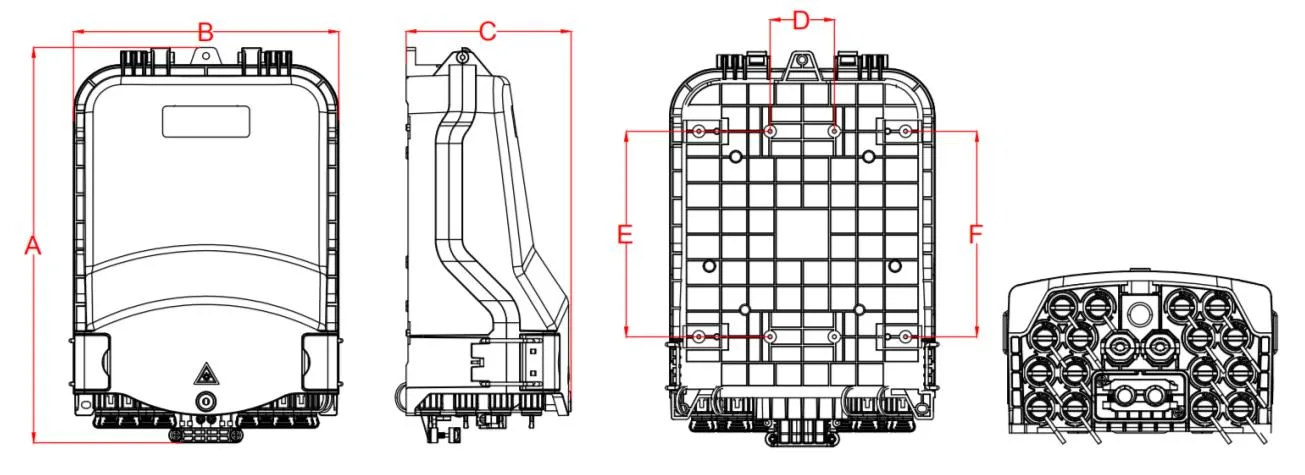

寸法
(h*w*d、mm)
トレイのスプライシング容量
(コア)
12

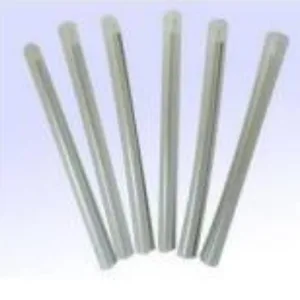

(2層の熱収縮保護スリーブ)
8
(熱収縮可能な保護袖の1層)
6
(PCS)
1
(PLC 1x2、1x4、1x8、0.9mmファイバー、60x7x4mm)
(PLC 1x16、0.9mmファイバー、60x12x4mm)
24
18
トレイのスプリッター容量
注記:
1.上記のトレイは、要件に応じて混合できます。
4。構成ルール:1a = 2b = 2c = 1d = 1e = 2f
3.ファイバーディスクの種類は継続的に増加しています

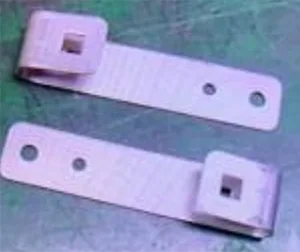

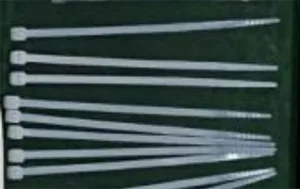

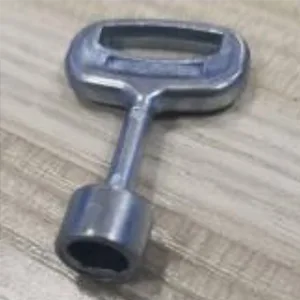

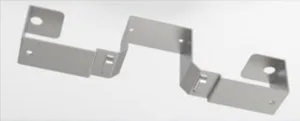

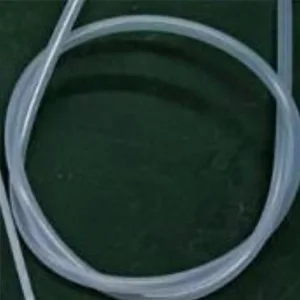

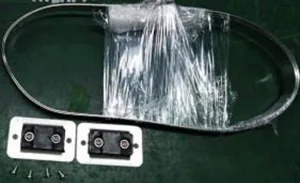

5.3アクセサリー
L = 45mm、
顧客の要求としてオプション
顧客の要求としてオプション。

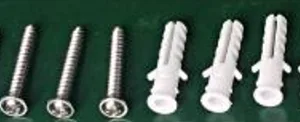

拡張プラスチックプラグφ7.5x40mm、
フィリップスセルフタッピングネジM5x40mm。
この製品は、ROHS環境保護指令、および鉛、カドミウム、水銀、六価クロム、ポリブラミネートビフェニル(PBB)およびポリブラミネートジフェニルエーテル(PBDE)の含有量に準拠しています。

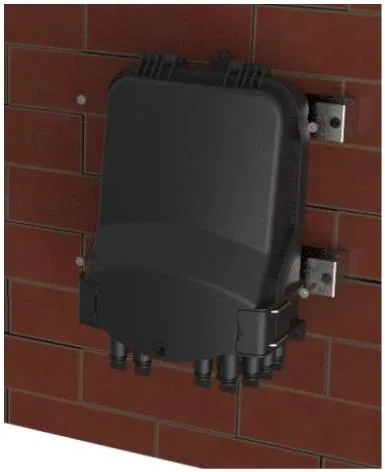

7.1。壁に取り付けられたインストール
表2の寸法に従って壁に3つの穴を開け、膨張プラグφ7.5*40を配置し、箱を穴に一致させるように配置し、ネジを使用して固定します。
壁に取り付けられたインストール

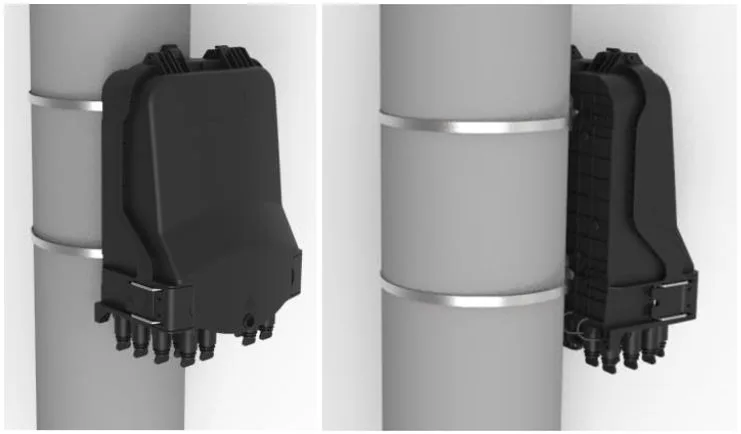

7.2。ポールに取り付けられたインストール

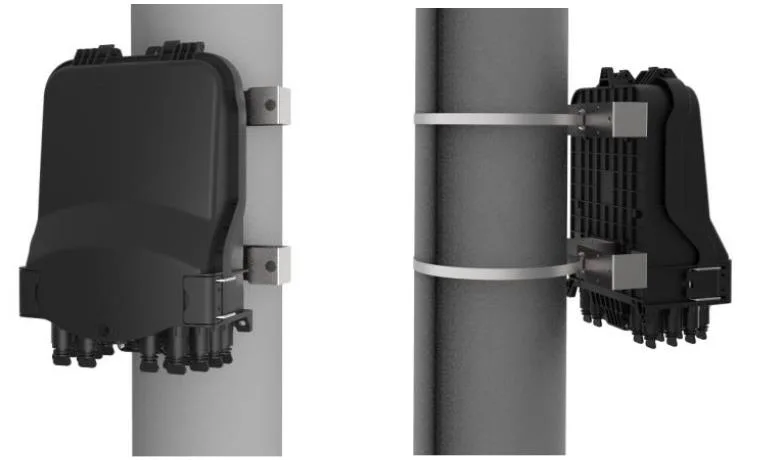

バックプレートのスロットにフープリングを渡し、通信ポールに固定します
ポールマウントインストール
7.3オーバーヘッド構造

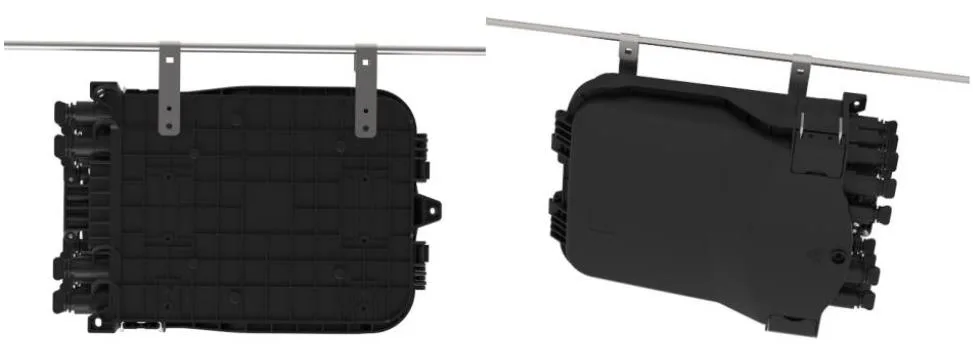

ワイヤーに吊り下げられたオーバーヘッドのシャーシに設置された2つを結び、ボルトで締め、ケースが落ちないようにします。(写真6)
オーバーヘッド構造
7.4壁に取り付けられたインストール(ドロップケーブルストレージトレイ付き)
ドロップケーブルストレージトレイ取り付け穴の寸法に応じて壁に4つの穴を開け、膨張プラグφ7.5 * 40を置き、箱を穴に一致させるように配置し、ネジで固定します。
壁に取り付けられたインストール(ドロップケーブルストレージトレイ付き)
7.5ポールマウントインストール(ドロップケーブルストレージトレイ付き)
ドロップケーブルストレージトレイのスロットにステンレス鋼ベルトを渡し、バックルでポールに固定します。
ポールマウントインストール(ドロップケーブルストレージトレイ付き)

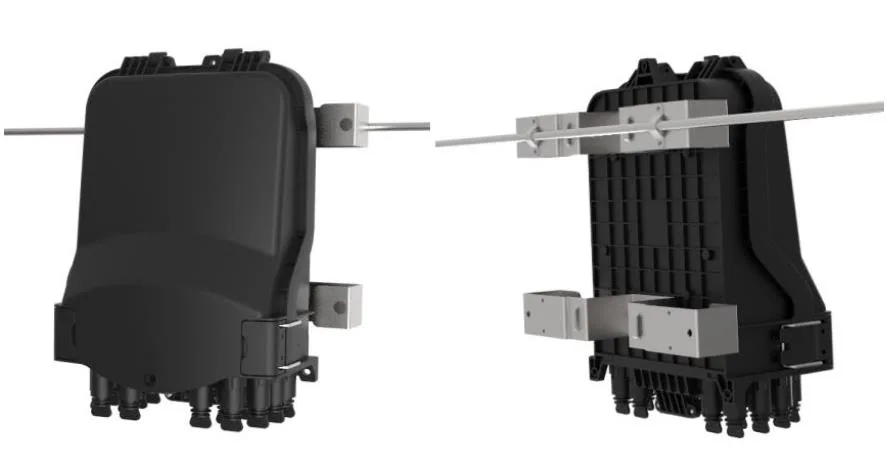

7.6。空中に取り付けられたインストール(ドロップケーブルストレージトレイ付き)
小さな金属板を使用して、メッセンジャーに配布ボックスを固定します。
空中に取り付けられたインストール(ドロップケーブルストレージトレイ付き)
8.1事前に接続されたアダプター-A(E)
fiber繊維コネクタの矢印部分を反時計回りに回転させ、ダストキャップを取り出します。
fiberファイバーコネクタの矢印部分は上にあり、ファイバーコネクタをソケットに挿入してから矢印を回転させます 時計回りにパーツ。
8.2事前に接続されたアダプター-B( XL)
sc光学ファイバーコネクタプラグをゆるい部分に挿入し、アダプターに接続します。
plasticプラスチックキー付きのアダプターにXLプリ接続アダプターシースをインストールします。
snapスナップスプリングのプラグをシースに挿入します。
cableケーブルクランプが取り付けられ、ラインはプラグの近くになります。
sheathシースの革ケーブルクランプシートキャップを時計回りにねじ込みます
8.3事前に接続されたアダプター-c
optical光ファイバーのプラグにスライディングリングを押して、矢印の方向にプラグを押して、ダストキャップを取り外します。ボタンを押して、矢印の方向にアダプターのダストキャップを取り出します。
preformedプラグのボディを、固定するまでアダプターバックルに合わせます。同じ方法で2つのダストカバーを接続します。
intedインストールされたプレハブプラグは、スライディングリングを押してバックルを放出し、本体を後方に引っ張って分離します。
8.4事前に接続されたアダプター-d
coluent前に接続されたプラグを時計回りに回し、矢印の方向に接続されたプラグとダストカバーを開きます。
pre接続されたプラグDとプリ接続されたアダプターDを矢印の方向に接続し、プラグを時計回りに回転させて修正します。
8.5事前に接続されたアダプター-E(a)
preconed Plugを時計回りに回し、矢印の方向に接続されたプラグとダストカバーを開きます
preconed接続されたプラグEと事前に接続されたアダプターEを矢印の方向に接続し、プラグを時計回りに回転させて修正します。
8.6事前に接続されたアダプター-SC
sheathシースの革ケーブルクランプシートキャップを時計回りにねじ込みます。
8.7事前に接続されたアダプター-g
バブルバッグの1pc、420*350mm;
1PC小さなカートン、340*230*150mm、総重量は1.5kgです。
10pcs大きな波形カートン、480*360*805 mm、総重量は16kgです。
