1.1説明
最先端のFTTXネットワークディストリビューションノード機器として、事前に接続された光配信ボックスは、FTTXネットワークの迅速で信頼できる接続、優れた保護、および管理を提供します。
| 生産タイプ | 分類 |
| GFS-8SX | 事前に接続された光ファイバーケーブル配布ボックス |

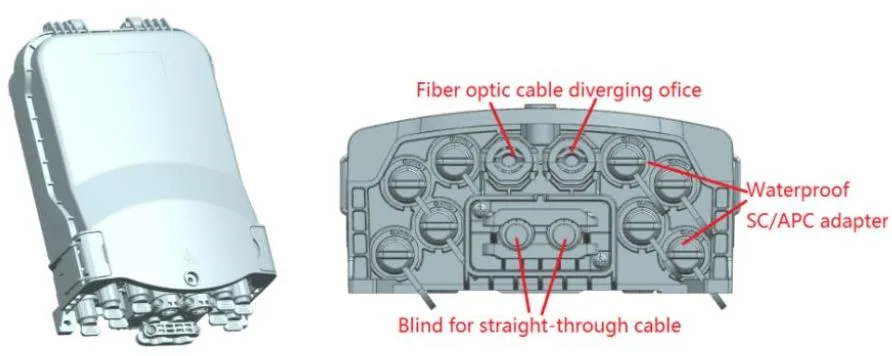

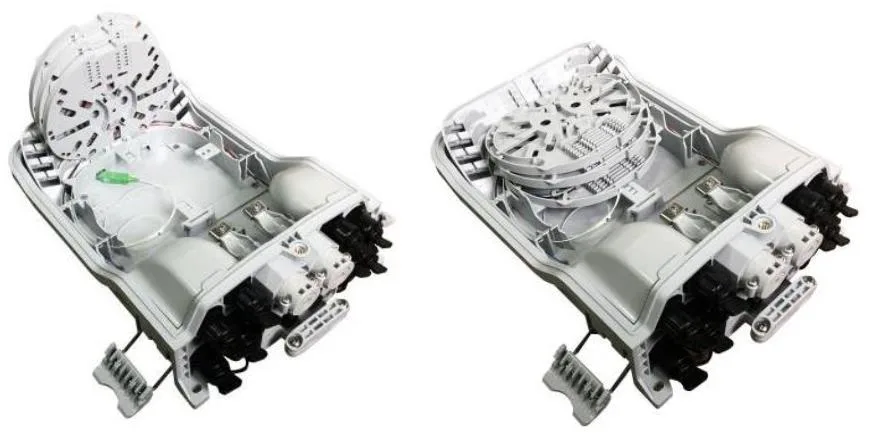

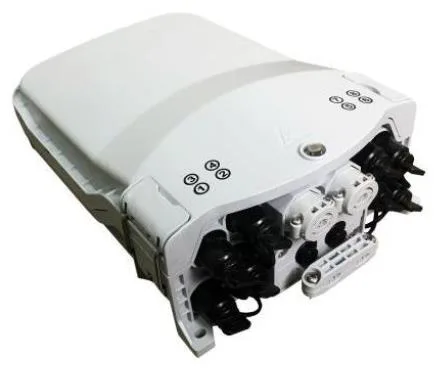

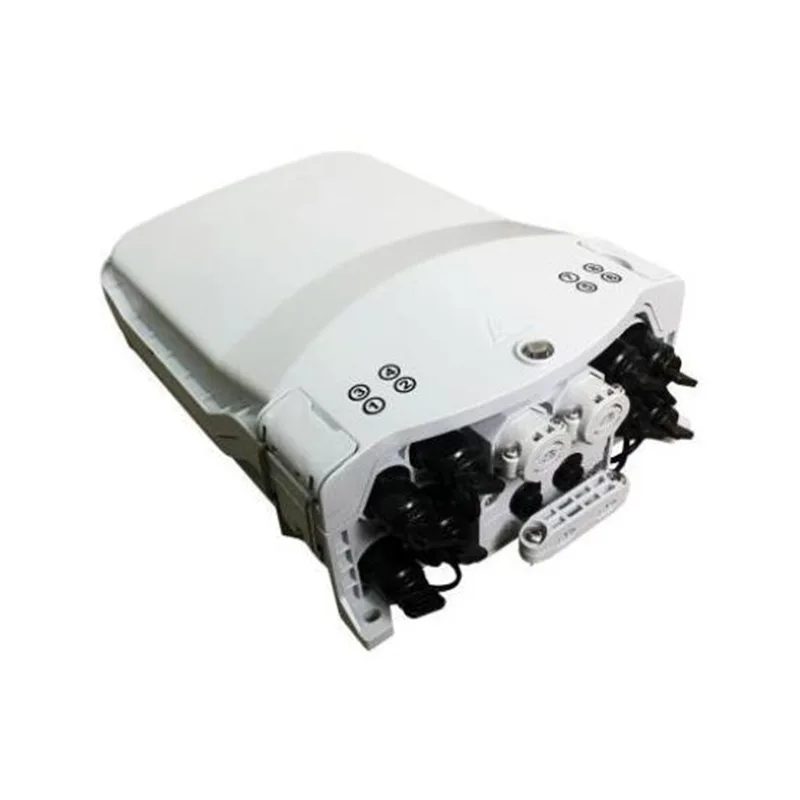

GFS-8SXの外観
1.2標準に準拠しています
提供される生産は、次のように基準に従って設計、製造、テストされています。
| That-T G.652 | シングルモード光ファイバーの特性 |
| IEC 60794-1-1 | 光ファイバーケーブルパート1-1：ジェネリック仕様総長 |
| IEC 60794-1-2 | 光ファイバーケーブルパート1-2：汎用仕様基本的な光学ケーブルテスト手順 |
1.3アプリケーション環境
| アイテム | 価値 |
| 動作温度 | -40ºC～+65ºC |
| 設置温度 | -5ºC～+40ºC |
| 保管温度 | -40ºC～+65ºC |
| 大気圧 | 70 ～106kpa |
| 相対湿度 | ≤85％（+30℃） |
1.高度な構造設計、簡単な操作、合理的なルーティング。
2。材料：PC+ABS。
3。湿気の証明、防水、防塵、アンチエイジング。
4。IP65までの保護レベル。
5。1楕円形の光ケーブルエントリ、2つの分岐光ケーブルエントリ、8つの事前に接続されたアダプター。
6.さまざまな種類のスプライストレイが利用可能です。
7。インストール方法：ポールマウント、空中マウント、壁に取り付けられた。
8. 50メートルの5mm丸いケーブルの保管を満たすために、ドロップケーブルストレージトレイを装備できます。
3.1機械仕様
| アイテム | 仕様 | 述べる |
| 住宅の材料 | PC+ABS | |
| 内部コンポーネントの材料 | PC+ABS/ABS | |
| 金属アクセサリーの材料 | 高品質のステンレス鋼 | |

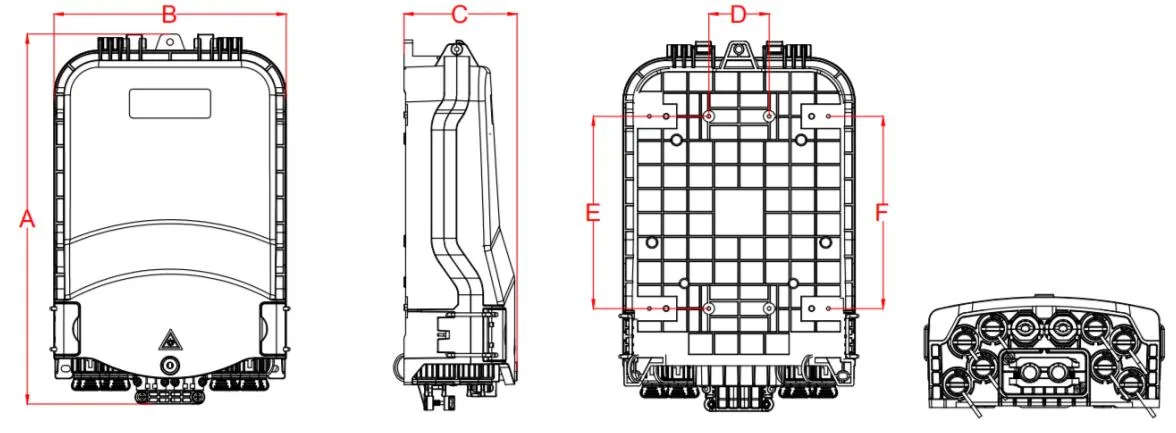

| 外部寸法（mm） | 319.3*200*97.5（a*b*c） | |
| 設置ホール位置（mm） | 52*166*166（dxexf） | |
| 色 | パントン428c | カスタマイズ可能 |
| 光ケーブルホールのサイズと量 |
1楕円形の光ケーブルエントリ、 2つの分岐光ケーブルエントリと 8つの事前に接続されたアダプター |
|
| 融合容量（最大） | 48 |
トレイA、12x4 = 48、 2層の熱縮小可能 スプライス保護スリーブ。 |
| 64 |
トレイB、8x8 = 64、 1層の熱縮小可能 スプライス保護スリーブ。 |
|
| 96 |
トレイC、8x12 = 96、 1層の熱縮小可能 スプライス保護スリーブ。 |
|
| 96 |
トレイD、トレイE、24x4 = 96、 2層の熱縮小可能 スプライス保護スリーブ。 |
|
| 108 | 最大：1c+4d = 108 | |
| マイクロPLCスプリッター | 1x2 | スプリッターサイズ：60x7x4mm。 タイプAにインストールできます そして、エスplicingトレイをタイプし、 スプライシングトレイごとに1個。 |
| 1x4 | ||
| 1x8 | ||
| 1*16 | スプリッターサイズ：60x12x4mm。 タイプA-1にインストールできます。 タイプE-1スプライシングトレイ、 スプライシングトレイごとに1個。 |
|
|
ファイバーケーブルの直径 カットされていないパスを通り抜けます （mm） |
φ8〜φ18 | |
|
ファイバーケーブル寸法 ブランチケーブルポートの （mm） |
φ16 | |
| IP保護レベル | IP65 | |
| 可燃性 | HB | ニーズに応じてカスタマイズできます。 |
| ニュートラルソルトスプレーテスト（NSS） | 48時間 |
主な光学パラメーター
| スプリッターまたはピグテール | （db） | RL（DB） | （db） | テスト方法 |
| ピグテール/スプリッター | 配布ボックス | |||
|
Pigtail-SC/APC-00-SM-SX（1C1F） - OD0.9MM-PVC-G657A2ケーブル 色（デフォルト）-Indoor-rohs-1.5m |
≤0.3 | ≥55dB | ≤0.5 |
IL： IEC61300-3-4 方法bRL： IEC61300-3-6 方法1 |
|
1x2 plcスプリッター、 SCAPCコネクタ付き |
≤4.0 | ≥55dB | ≤4.2 | |
|
1x4 plcスプリッター、 SCAPCコネクタ付き |
≤7.4 | ≥55dB | ≤7.6 | |
|
1x 8 plcスプリッター、 SCAPCコネクタ付き |
≤10.5 | ≥55dB | ≤10.7 | |
|
1x 16 PLCスプリッター、 SCAPCコネクタ付き |
≤13.5 | ≥55dB | ≤13.7 | |
上記の表に示されている光学パラメーターはデフォルト値であり、要件に応じてカスタマイズできます。

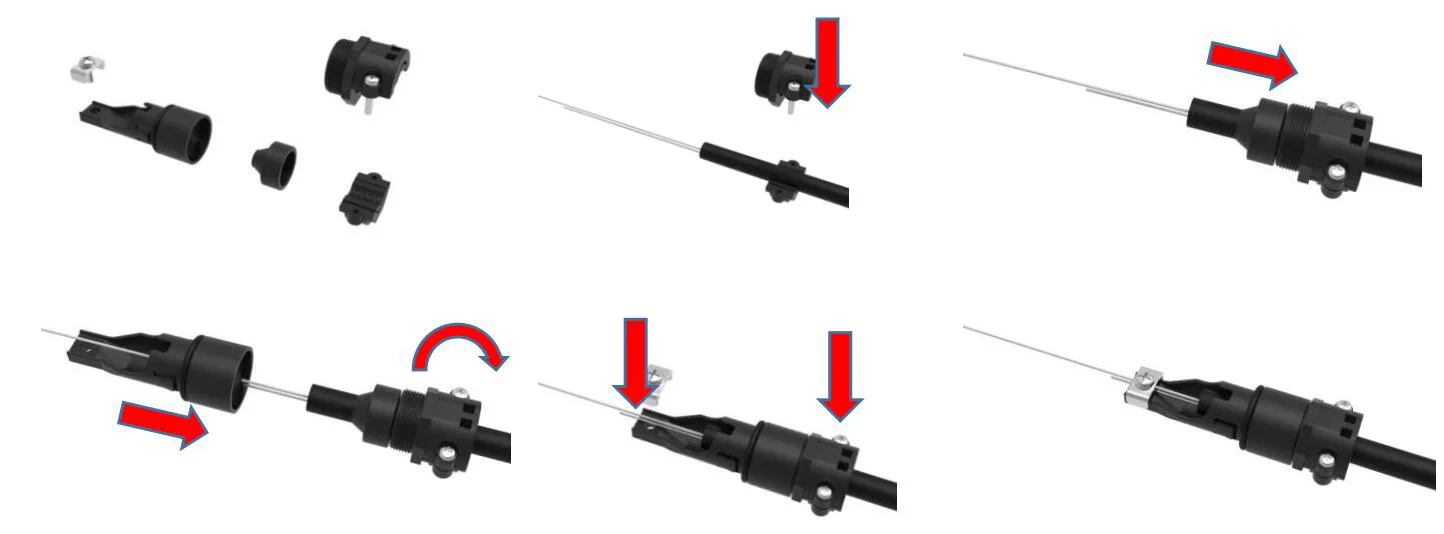

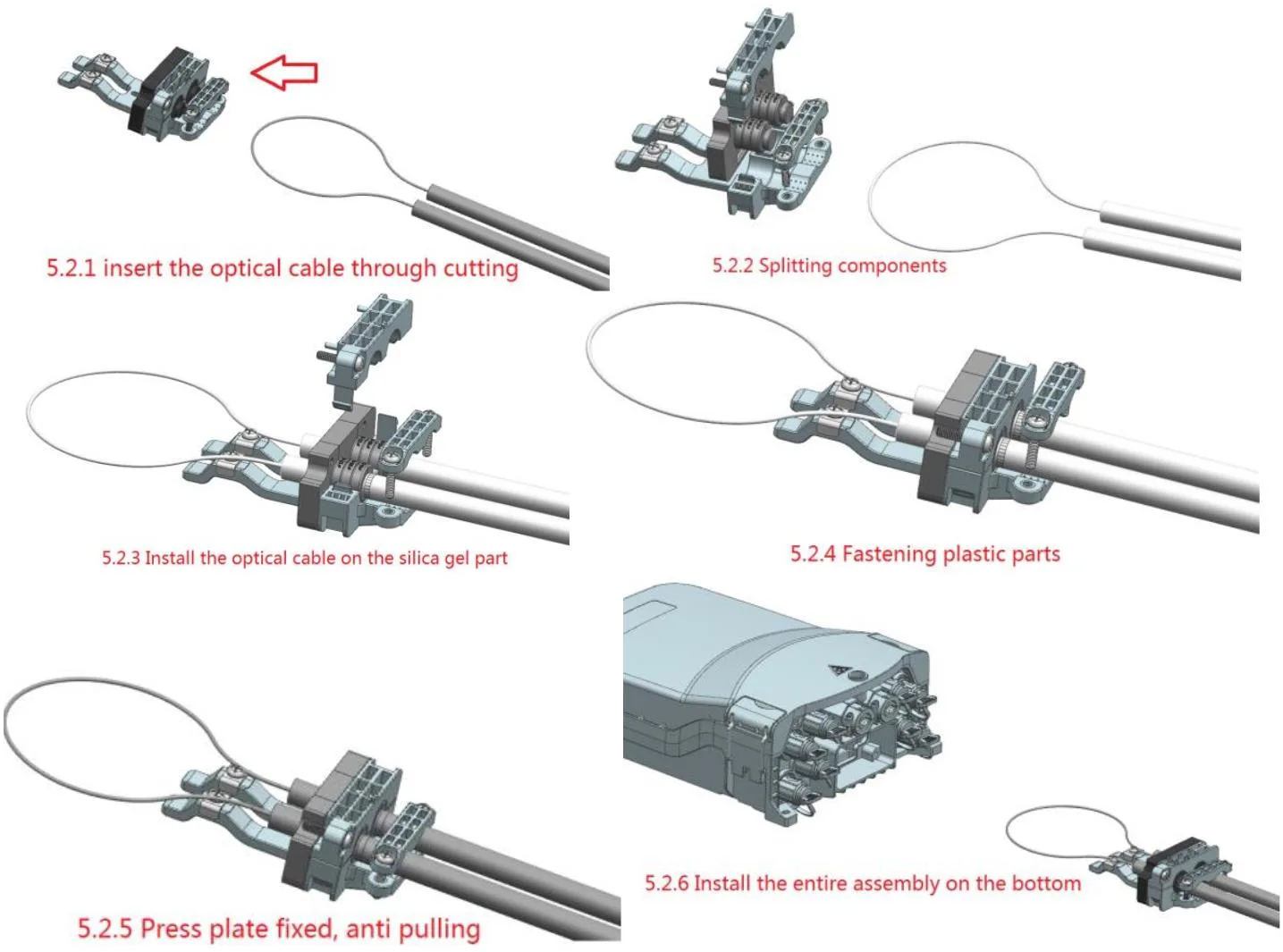

5.1製品ケーブルの方法：
高速プラグ付きのストレートスルー光ケーブルの高速設置、固定、およびシーリング。
5.3光ファイバーケーブル分岐

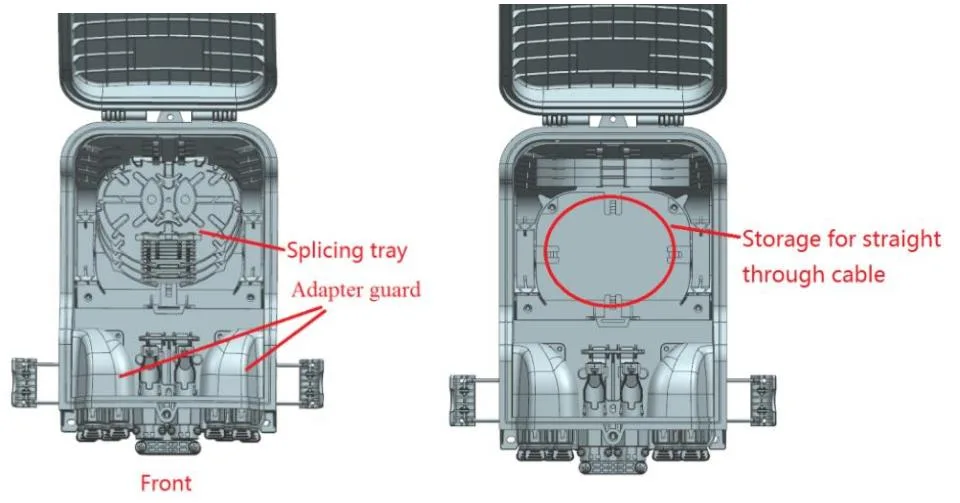

5.4製品ケーブル方法

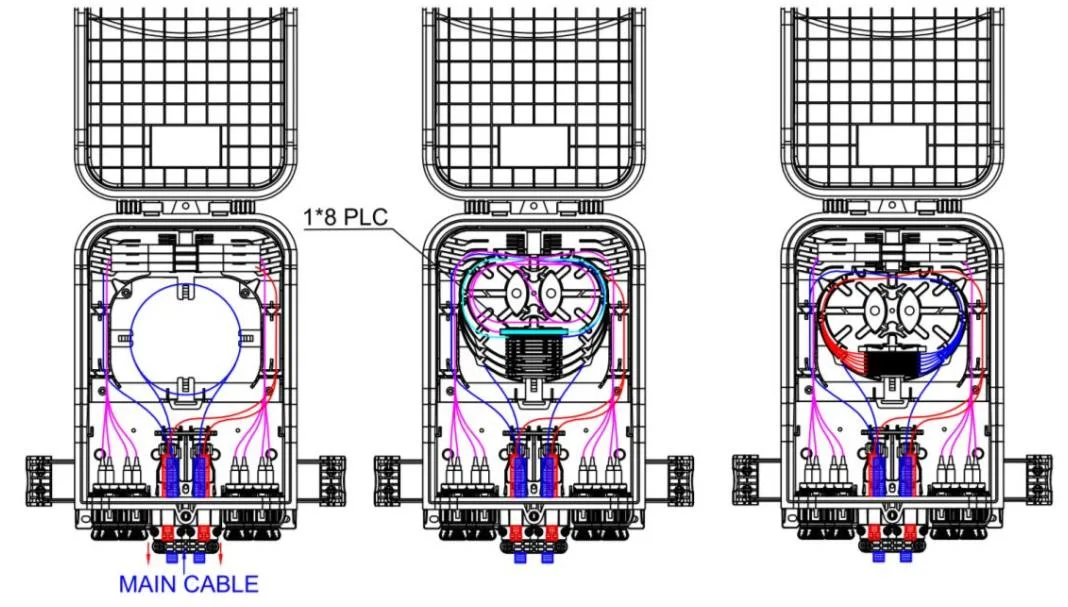

GFS-8SXルーティング図

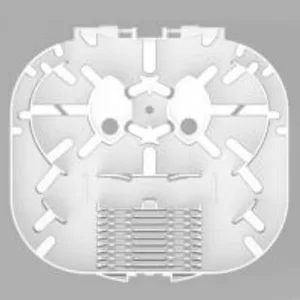

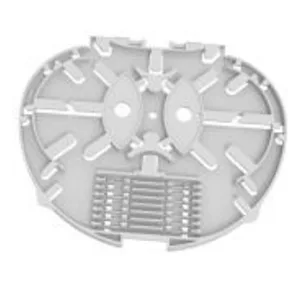

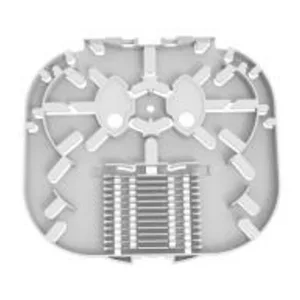

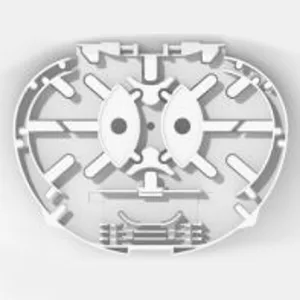

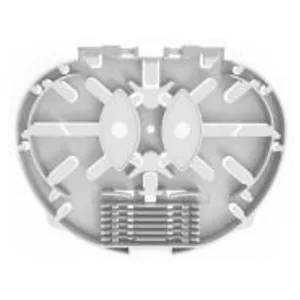

5.5スプライシングトレイ
| アイテム | スプライシングトレイa | スプライシングトレイb | スプリッタートレイA-1 |
| 寸法（h* w*d、mm） |
134*104*8 | 134*104*4 | 134*104*8 |
| 純重量（kg） | 0.021 | 0.015 | 0.021 |
| 写真 |
 |
 |
 |
| 色 | RAL7035 | RAL7035 | RAL7035 |
| 材料 | PC+ABS | PC+ABS | PC+ABS |
|
トレイのスプライシング容量（コア） |
12（2層の熱収縮可能な保護袖） | 8（1層の熱収縮保護袖の層） | 6（2層の熱収縮保護スリーブ） |
| トレイ（PCS）のスプリッター容量 | 1（PLC 1x2、1x4、1x8、0.9mmファイバー、60x7x4mm） | / | 1（PLC 1x16、0.9mmファイバー、60x12x4mm） |
| 最大（PCS） | 4 | 8 | 4 |
| デフォルト（PCS） | 1 | / | / |
注記：
1.上記のトレイは、要件に応じて混合できます。
2。構成ルール：1a = 2b = 2c = 1d = 1e
3.ファイバーディスクの種類は継続的に増加しています

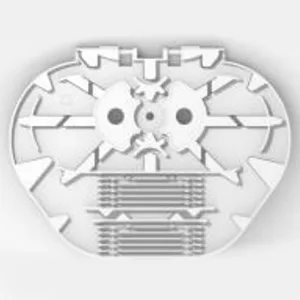

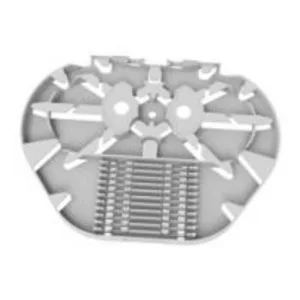

| アイテム | スプライシングトレイc | スプライシングトレイd | スプライシングトレイe | スプライシングトレイE-1 |
| 寸法（h* w*d、mm） |
136 * 104 * 4 | 136 * 104 * 8 | 135 *125 *8 | 135 *125 *8 |
| 純重量（kg） | 0.018 | 0.024 | 0.033 | 0.033 |
| 写真 |
 |
 |
 |
 |
| 色 | RAL7035 | RAL7035 | RAL7035 | RAL7035 |
| 材料 | PC+ABS | PC+ABS | PC+ABS | PC+ABS |
| トレイのスプライシング容量（コア） | 12（1層の熱収縮保護袖の層） | 24（2層の熱収縮保護スリーブ） | 24（2層の熱収縮保護スリーブ） | 18（2層の熱収縮保護スリーブ） |
| トレイ（PCS）のスプリッター容量 | / | / | 1（PLC 1x2、1x4、1x8、0.9mmファイバー、60x7x4mm） | 1（PLC 1x16、0.9mmファイバー、60x12x4mm） |
| 最大（PCS） | 8 | 4 | 4 | 4 |
| デフォルト（PCS） | 2 | / | / | / |
注記：
1.上記のトレイは、要件に応じて混合できます。
3。構成ルール：1a = 2b = 2c = 1d = 1e
3.ファイバーディスクの種類は継続的に増加しています
5.6アクセサリー
| いいえ。 | 部品名 | 参照画像 | ユニット | 量 | 述べる |
| 1 | ユーザーのマニュアル | / | PC | 1 | で |
| 2 | スプリッターテストレポート | / | PC | 1 | で |

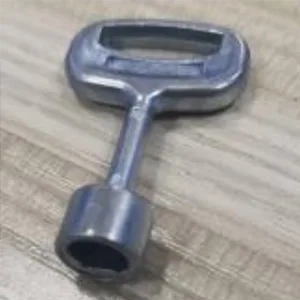

| 3 | 鍵 |
|
PC | 1 | 「D」タイプ |

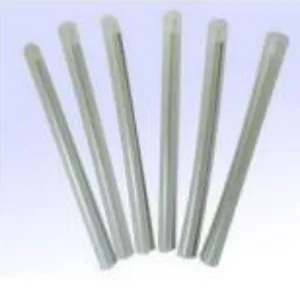

| 4 | 熱縮小可能な保護スリーブ |
|
PC | 8 | L = 45mm |

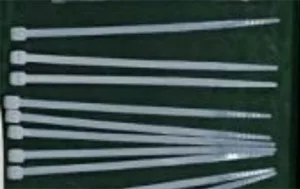

| 5 | ナイロンケーブルタイ |
|
PC | 10 | 3x100mm |

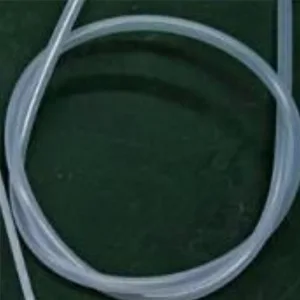

| 6 | 裸繊維保護チューブ |
|
PC | 1 | OD4mm x 50cm |

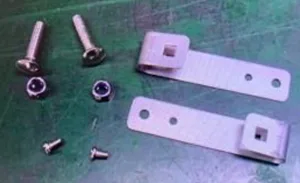

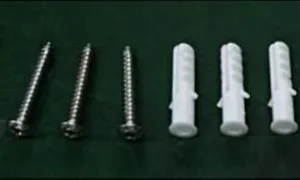

| 7 | 壁に取り付けられたキット |
|
セット | 1 |
顧客の要求としてオプション。 （拡張プラスチックプラグφ7.5x40mm、フィリップスセルフタッピングネジM5x40mm。） |

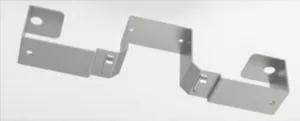

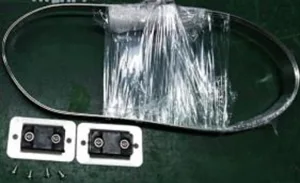

| 8 | ポールマウントキット |
|
セット | 10 | 顧客の要求としてオプション |
| 9 | 空中に取り付けられたキット |
|
セット | 10 | 顧客の要求としてオプション |
| 10 | ケーブルストレージトレイをドロップします |
|
セット | 10 | 顧客の要求としてオプション |
この製品は、ROHS環境保護指令、および鉛、カドミウム、水銀、六価クロム、ポリブラミネートビフェニル（PBB）およびポリブラミネートジフェニルエーテル（PBDE）の含有量に準拠しています。

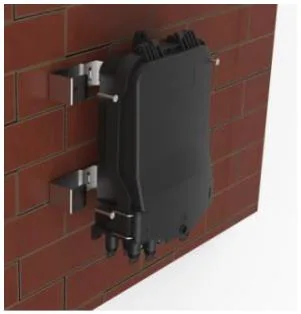

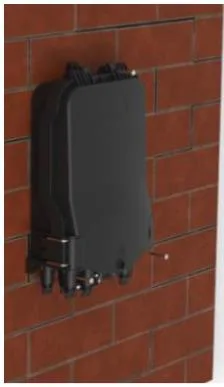

7.1。壁に取り付けられたインストール
表2の寸法に従って壁に3つの穴を開け、膨張プラグφ7.5*40を配置し、箱を穴に一致させるように配置し、ネジを使用して固定します。
壁に取り付けられたインストール

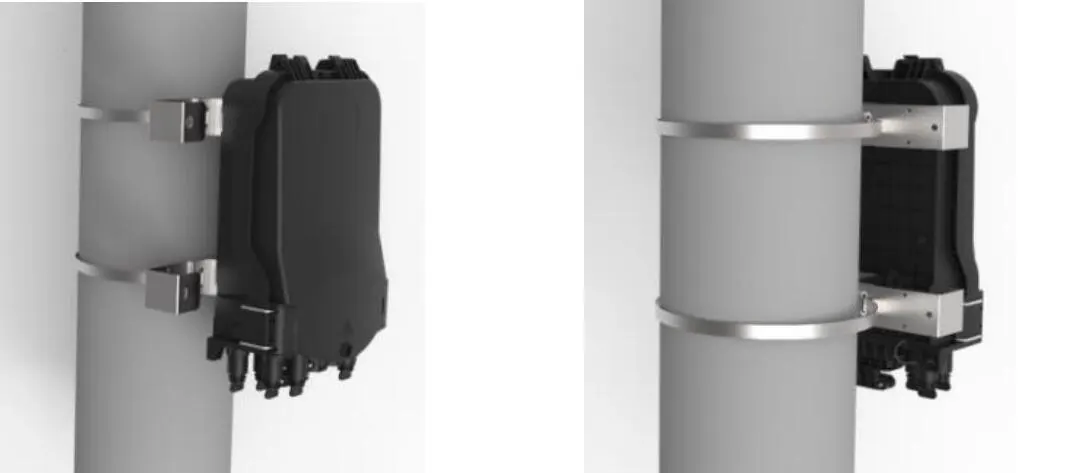

7.2。ポールに取り付けられたインストール
バックプレートのスロットにフープリングを渡し、通信ポールに固定します
ポールマウントインストール

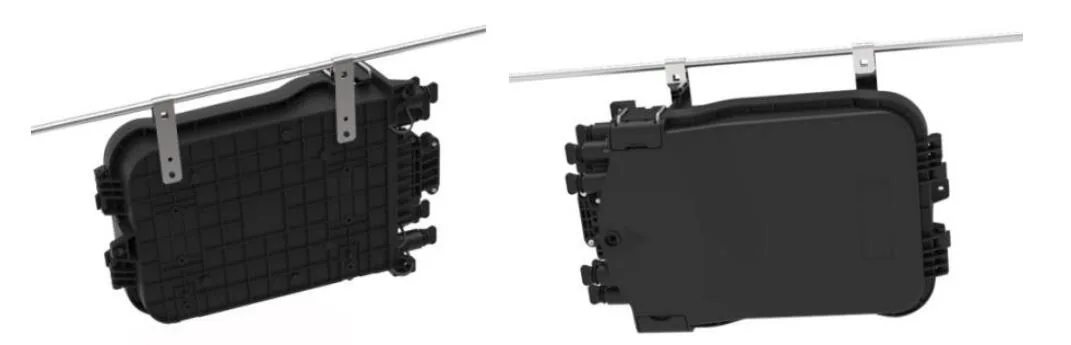

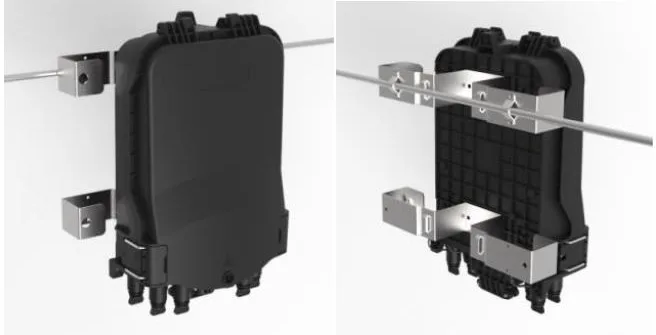

7.3オーバーヘッド構造
ワイヤーに掛けられたオーバーヘッドのシャーシに取り付けられた2つを結び、ボルトで締め、ケースが落ちないようにします。
オーバーヘッド構造
7.4壁に取り付けられたインストール（ドロップケーブルストレージトレイ付き）
ドロップケーブルストレージトレイ取り付け穴の寸法に応じて壁に4つの穴を開け、膨張プラグφ7.5 * 40を置き、箱を穴に一致させるように配置し、ネジで固定します。
壁に取り付けられたインストール（ドロップケーブルストレージトレイ付き）

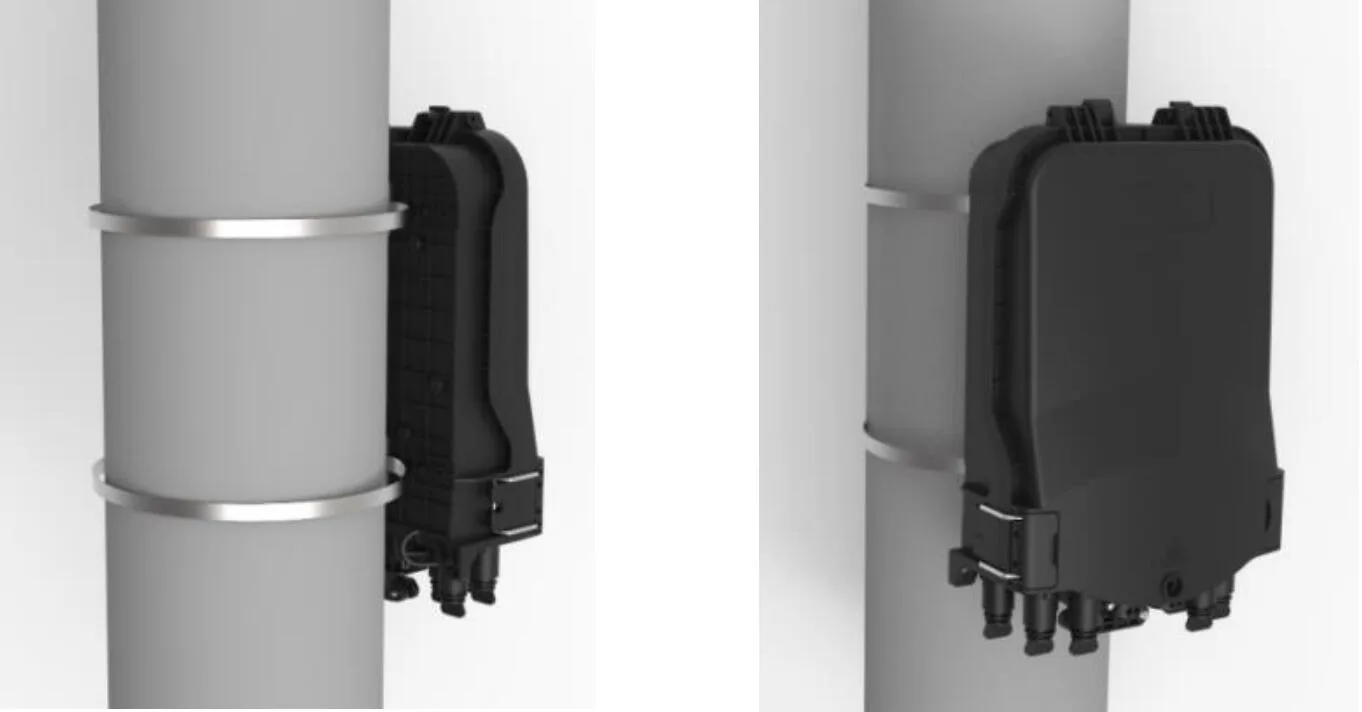

7.5ポールマウントインストール（ドロップケーブルストレージトレイ付き）
ドロップケーブルストレージトレイのスロットにステンレス鋼ベルトを渡し、バックルでポールに固定します。
ポールマウントインストール（ドロップケーブルストレージトレイ付き）
7.6空中マウントインストール（ドロップケーブルストレージトレイ付き）
小さな金属板を使用して、メッセンジャーに配布ボックスを固定します。
空中に取り付けられたインストール（ドロップケーブルストレージトレイ付き）
8.1事前に接続されたアダプター-A（E）
fiber繊維コネクタの矢印部分を反時計回りに回転させ、ダストキャップを取り出します。
fiberファイバーコネクタの矢印部分は上にあり、ファイバーコネクタをソケットに挿入してから矢印を回転させます 時計回りにパーツ。
8.2事前に接続されたアダプター-B（ XL）
sc光学ファイバーコネクタプラグをゆるい部分に挿入し、アダプターに接続します。
plasticプラスチックキー付きのアダプターにXLプリ接続アダプターシースをインストールします。
snapスナップスプリングのプラグをシースに挿入します。
cableケーブルクランプが取り付けられ、ラインはプラグの近くになります。
sheathシースの革ケーブルクランプシートキャップを時計回りにねじ込みます
8.3事前に接続されたアダプター-c
optical光ファイバーのプラグにスライディングリングを押して、矢印の方向にプラグを押して、ダストキャップを取り外します。ボタンを押して、矢印の方向にアダプターのダストキャップを取り出します。
preformedプラグのボディを、固定するまでアダプターバックルに合わせます。同じ方法で2つのダストカバーを接続します。
intedインストールされたプレハブプラグは、スライディングリングを押してバックルを放出し、本体を後方に引っ張って分離します。
8.4事前に接続されたアダプター-d
coluent前に接続されたプラグを時計回りに回し、矢印の方向に接続されたプラグとダストカバーを開きます。
pre接続されたプラグDとプリ接続されたアダプターDを矢印の方向に接続し、プラグを時計回りに回転させて修正します。
8.5事前に接続されたアダプター-E（a）
preconed Plugを時計回りに回し、矢印の方向に接続されたプラグとダストカバーを開きます
preconed接続されたプラグEと事前に接続されたアダプターEを矢印の方向に接続し、プラグを時計回りに回転させて修正します。
8.6事前に接続されたアダプター-f
sc光学ファイバーコネクタプラグをゆるい部分に挿入し、アダプターに接続します。
plasticプラスチックキー付きのアダプターにXLプリ接続アダプターシースをインストールします。
snapスナップスプリングのプラグをシースに挿入します。
cableケーブルクランプが取り付けられ、ラインはプラグの近くになります。
sheathシースの革ケーブルクランプシートキャップを時計回りにねじ込みます。
8.7事前に接続されたアダプター-g
| アイテム | 材料 | サイズ（mm） | 量 | 総重量（kg） |
| 独立した製品パッケージ | カートン | 340*215*120 | 1 | 1.3 |
| 外側の包装カートン | カートン | 450*360*630 | 10 | 14 |
| 注：ドロップケーブルストレージトレイなし | ||||
