終端済みの丸型光ファイバードロップケーブル

• 製品カテゴリ: ファイバー・トゥ・ザ・ホーム (FTTH) 接続ソリューション
• 主な機能: 強化された SC/APC 終端を備えた、迅速な展開のプラグアンドプレイ ドロップ ケーブル。
• コンプライアンス: 光インターフェース性能に関する IEC 61754-4 規格に適合します。

Orientalfiber は、住宅用および商業用ファイバー導入向けの高性能ソリューションとして、終端済みの丸型光ファイバー ドロップ ケーブルを提供します。 Jiangsu Xuben Photoelectric Technology Co., Ltd によって設計されたこのケーブルは、堅牢な機械的保護と精密設計のコネクタを統合し、さまざまな環境条件でも安定した信号伝送を保証します。

製品の定義と機能範囲

終端済み丸型光ファイバードロップケーブルは、強化された SC/APC コネクタで工場終端された高張力 5 mm 丸型ケーブルで構成される特殊な光アセンブリです。標準のフィールド終端ケーブルとは異なり、この事前コネクタ化ソリューションでは、加入者側でのオンサイト接続の必要がなく、高品質のジルコニウムフェルールを利用して、ネットワークの寿命全体にわたって低い挿入損失と高いリターンロスを維持します。

主な利点と技術的卓越性

1. 精密工学

終端済みの丸型光ファイバー ドロップ ケーブルは、サイド A に強化された SC/APC コネクタを備えており、密閉された耐候性接続を保証します。ジルコニウムフェルールの使用により、安定したアライメントが保証され、温度変動や機械的振動による信号劣化のリスクが軽減されます。

2.耐久性の向上

長寿命を考慮して設計されたケーブル構造には次のものが含まれます。

HDPE/LSZH アウタージャケット: 紫外線や環境ストレスに対する耐性を提供します。

防水コンポーネント: 一体化されたグラスファイバーとアラミドの糸が湿気の侵入を防ぎます。

G657A1/A2 ファイバー: 都市部の FTTH 環境でのタイトな配線に不可欠な、優れた曲げの影響を受けない性能を提供します。

3. 最適化された導入効率

終端済みの丸型光ファイバー ドロップ ケーブルを使用することにより、電気通信事業者は設置時間を大幅に短縮できます。サイド B の「オープンエンド」により、分配ポイントでの最終終端の前に導管を簡単に引き抜くことができます。

応用分野

終端済み丸型光ファイバードロップケーブルの多用途性により、需要の高いさまざまな分野に適しています。

電気通信: 住宅用インターネット サービス プロバイダー向けのラスト マイル FTTH 接続。

ブロードキャスト: ラジオおよびテレビ ネットワークの信号伝送。

産業インフラ: スマート グリッド、鉄道交通、高速道路監視システムのフロントエンド接続。

ローカル エリア ネットワーク (LAN): キャンパスまたはオフィス複合施設向けの高速データ伝送。

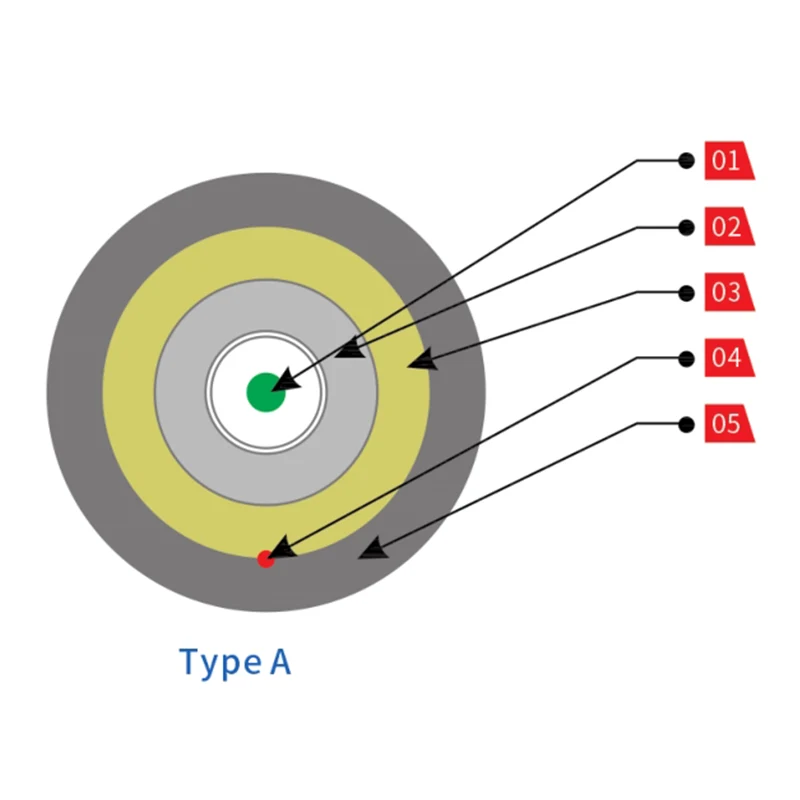

構造図

900μmバッファー

PBTチューブ

水を遮断するグラスファイバーとアラミド糸の繊維バッファー

リップコード

LSZH ジャケット

タイプA

900μmバッファー

インナーシース

水を遮断するグラスファイバーとアラミド糸の繊維バッファー

強化メンバー

リップコード

アウターシース

ブルーカラーライン

タイプB

コネクタの詳細

モデル：タイプE

色: 黒

材質: PC + ABS

コネクタ: SC/APC

適用ケーブル：5mmドロップケーブル

特徴

モジュール設計、拡張が簡単

屋外でも動作、設置可能

保護等級：IP68

RL: ≥55dB

光学仕様

ケーブルアセンブリ

挿入損失: 最大。 0.3dB + 0.35dB/km * L(km) @ 1310nm

最大。 0.3dB + 0.21dB/km * L(km) @ 1550nm

IEC 61300-3-4 メソッド B に準拠

リターンロス: 最小。 60dB @ 1310&1550nm

IEC 61300-3-6に準拠

機械仕様
