UAV UAV光ファイバートランスミッションシステム

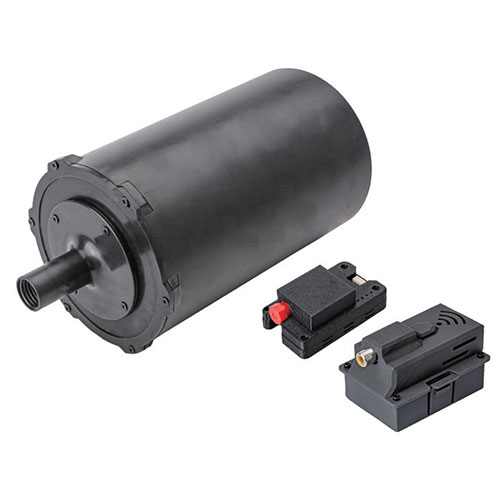

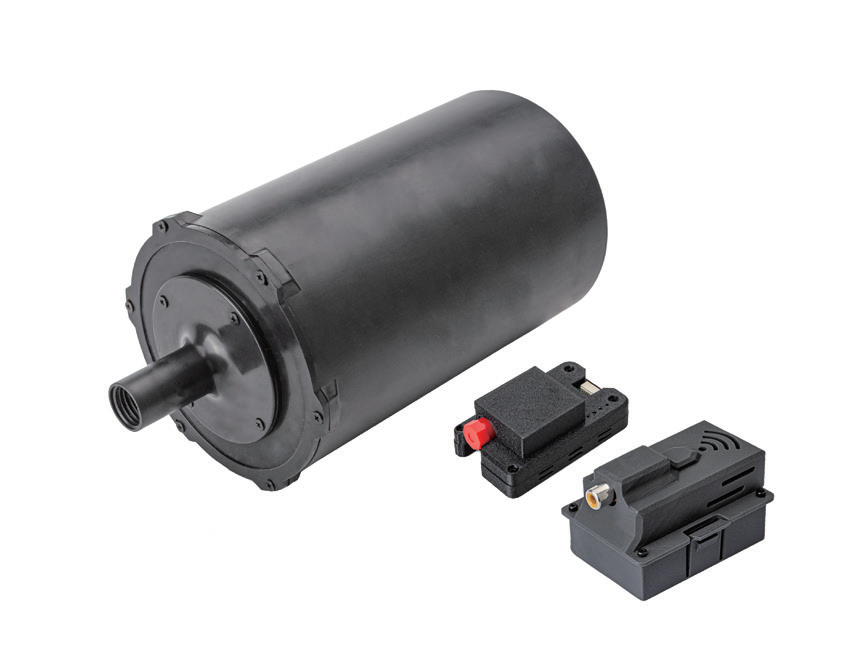

光ファイバートランスミッションシステムは、近接操作と長距離操作の両方で3〜30kmの範囲を備えた、高インターフェンス環境で安全でリアルタイムのビデオフィードを可能にします。これは、繊維リール、エアユニット、地上ユニットの3つの主要なコンポーネントで構成されています。

繊維リールは軽量でコンパクトで、最小限の信号損失と最大回復力のために、高張力の耐久性光ファイバーで構築されています。

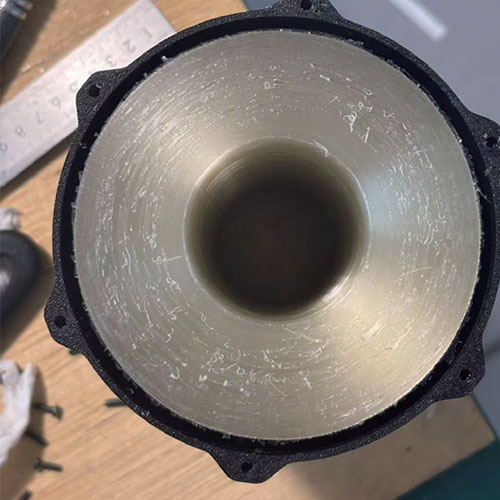

ファイバー展開システムは、高度な内部リール供給技術を備えており、スプールコアから直接滑らかでもつれのない伝送を確保しています。この設計は、機械的ストレスを最小限に抑え、飛行中のスナッグを防ぎ、複雑な地形での航空事業の優れた安全性と安定性を提供します。

グラウンドユニットはプラグアンドプレイの使用をサポートし、標準のPCコントローラーに直接接続して、迅速な展開を行うことができます。

構成

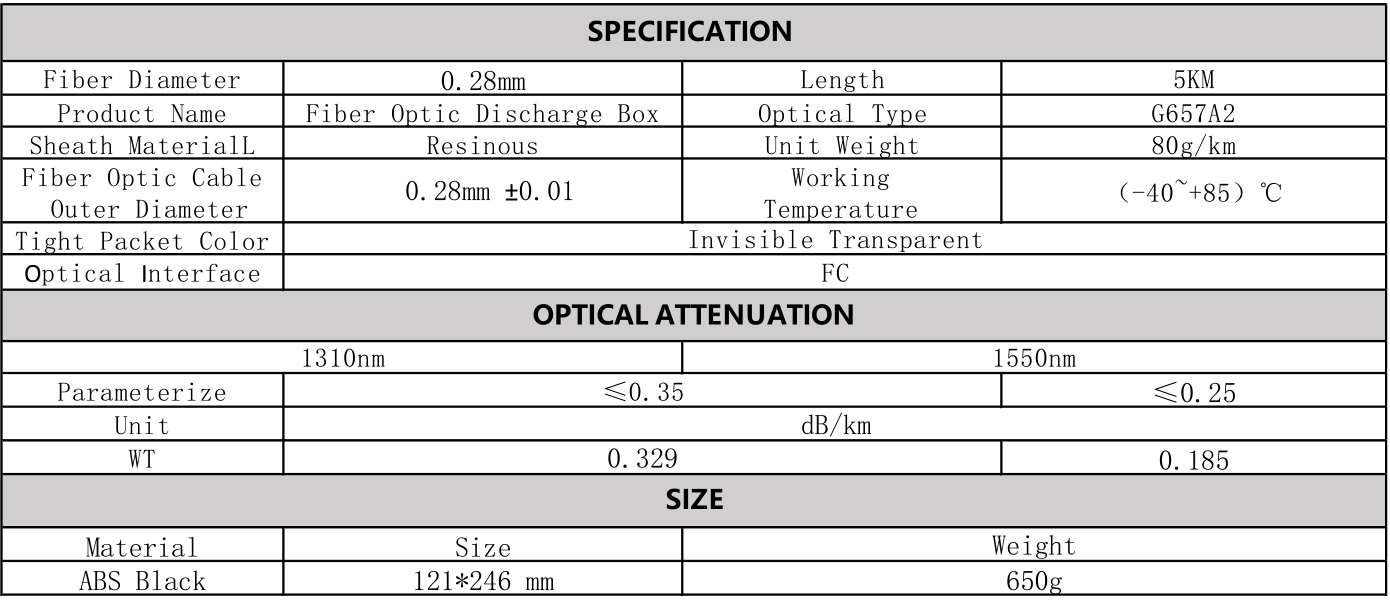

光ファイバーロール20km

繊維直径：0.28m

製品名：光学式排出ボックス

シース材料：樹脂

光ファイバーケーブル外径：0.28mm±0.01

長さ：20km

光学型：G657A2

作業温度：-40〜85℃

エアユニット

電源：5.5V-26V

体の大きさ：63*37*23mm

体重：31±2g

バス信号：CRSF

ビデオ：アナログ

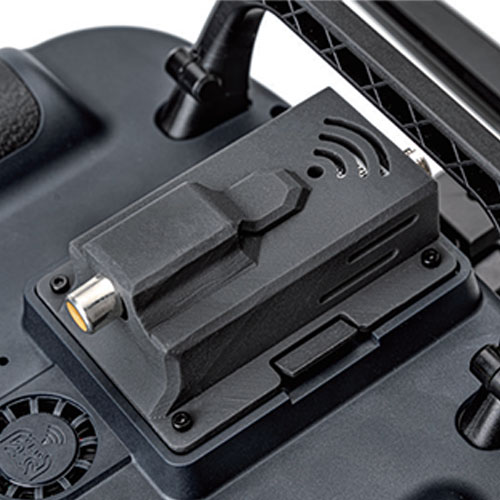

地上ユニット

電源：5.5V-26V

体の大きさ：65*49*45mm

体重：56.4g

光ファイバーインターフェイス：FC

ビデオ出力ポート：RCA_8.4

RCプロトコル：CRSF
