Uni-Tube非金属空気吹きマイクロケーブル

Uni-Tubeの非金属製の空気吹きマイクロケーブルは、高弾性材料で作られた緩いチューブに覆われた250μmシングルモードまたはマルチモード光ファイバーです。チューブには、無毒で無害な防水化合物が満たされており、ゆるいチューブにはアラミッドなどの非金属補強材が取り残されています。次に、黒または色の高密度ポリエチレン（HDPE）シースが押し出されてケーブルを形成します。

お問い合わせを送信

製品説明

特性

非金属構造設計は、無線周波数干渉と電磁波干渉を効果的に防止します

タイトなケーブル構造により、袖が縮小するのを効果的に防ぎます

アラミッド補強材の要素は、ケーブルに優れた引張特性を与えます

ゆるいチューブ充填コンパウンドは、良好な水分抵抗性能を確保します

柔軟性が良好です

高密度の繊維パック、小径、軽量

アプリケーション

Uni-Tubeの非金属製の空気吹きマイクロケーブルは、Backbone Network、Access Network、およびFiberに採用されています。

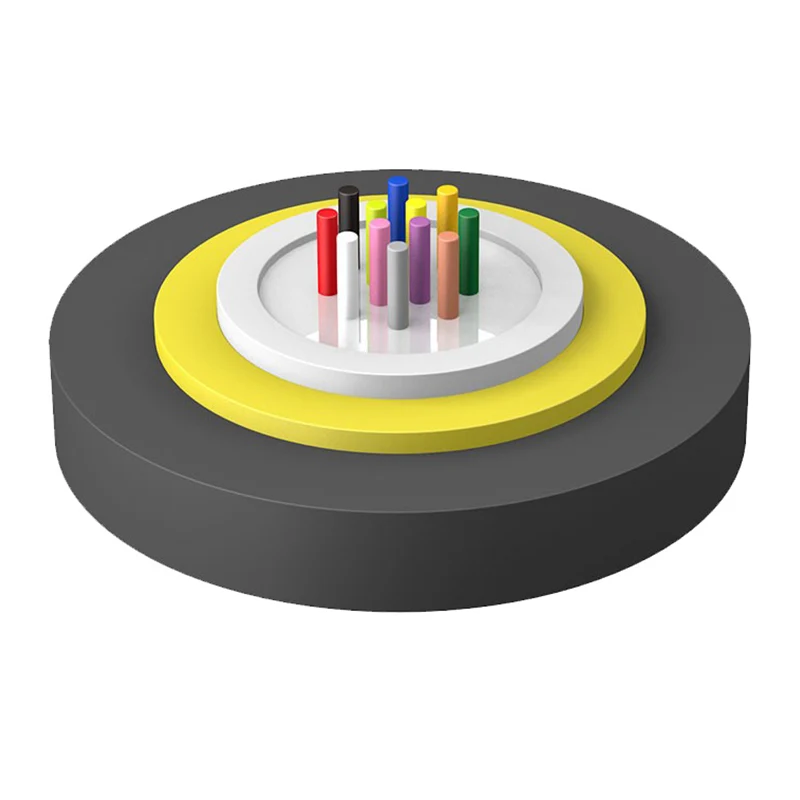

構造図

1。繊維

2。チューブ充填化合物

3。ルーズチューブ

4。AramidYarn

5。PEシース

Uni-tube Non-metallic Air-blowing Micro Cable

技術的なパラメーター

ケーブルタイプ

（2つの繊維増加）

繊維数

ケーブルの直径

（mm）

ケーブル重量（参照）

（kg/km）

抗張力

長期/短期

（n）

クラッシュ抵抗

長期/短期

（N/100mm）

曲げ半径

静的/動的

（mm）

gcyxty-2〜12xn

2〜12

3.5±0.3

60/150

150/450

10d/20d

gcyxty-14〜24xn

14〜24

4.4±0.3

60/150

150/450

10d/20d

貯蔵/動作温度：-30℃-+70℃

光学特性

ファイバータイプ	減衰（+20℃）				帯域幅		数値開口	ケーブルカットオフ波長λCC
ファイバータイプ	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	数値開口	ケーブルカットオフ波長λCC
G.652	---	---	≤0.36db/km	≤0.22db/km	---	---	---	≤1260NM
G.657	---	---	≤0.36db/km	≤0.22db/km	---	---	---	≤1260NM
50/125µm	≤3.3db/km	≤1.2db/km	---	---	≥500MHz・km	≥500MHz・km	0.200±0.015既に	---
62.5/125µm	≤3.5dB/km	≤1.2db/km	---	---	≥200MHz・km	≥500MHz・km	0.275±0.015既に	---
