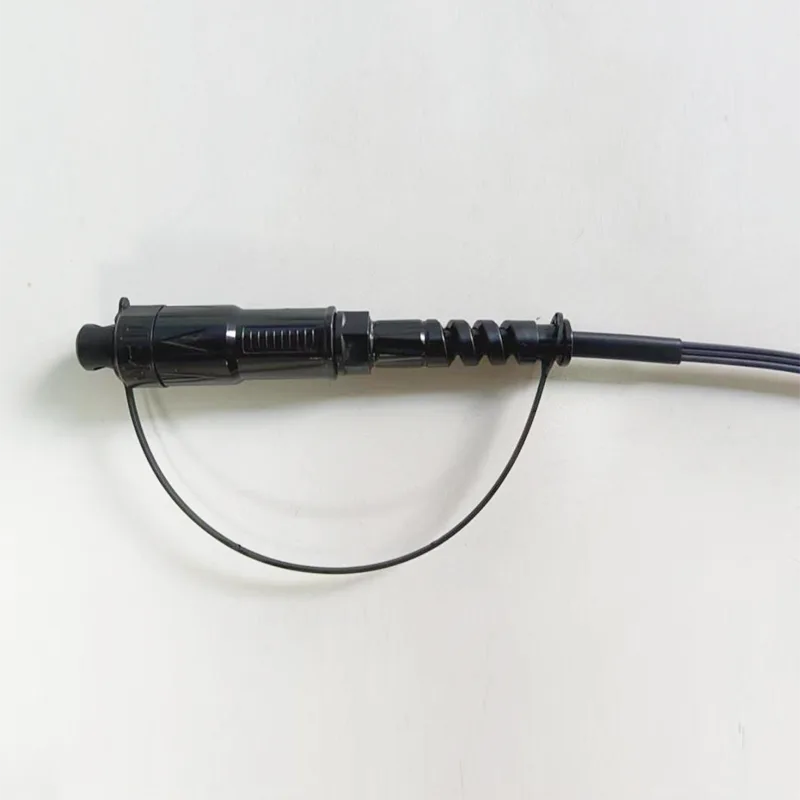

φ5mm防水ドロップケーブルH光学SC/APCコネクタパッチコード

応用：●FTTX/FTTHシステム●イーサネットアプリケーション●CATVリンク●光信号分布●パッシブ光ネットワーク（PON）●バックボーン、水平、ライザーアプリケーション●早産型ターミナルボックス●屋外エリア。過酷な環境特徴：●挿入損失の低さ、高い収益損失。●再現性と交換可能性に適しています。●100％挿入、返品損失、端面、および。●干渉検査。●優れた機械的持久力。●Telcordia GR-326-COREに準拠しています。●光学ケーブルの管理における高性能と信頼性を保証します。●高速かつ簡単なインストールと再構成。●シンプルな取り扱い、特別なツールは必要ありません。●IP68防水。1。パ......

お問い合わせを送信

製品説明

応用：

●FTTX/FTTHシステム

●イーサネットアプリケーション

●CATVリンク

●光信号分布

●パッシブ光ネットワーク（PON）

●バックボーン、水平、ライザーアプリケーション

●早産型ターミナルボックス

●屋外エリア。過酷な環境

特徴：

●挿入損失の低さ、高い収益損失。

●再現性と交換可能性に適しています。

●100％挿入、返品損失、端面、および。

●干渉検査。

●優れた機械的持久力。

●Telcordia GR-326-COREに準拠しています。

●光学ケーブルの管理における高性能と信頼性を保証します。

●高速かつ簡単なインストールと再構成。

●シンプルな取り扱い、特別なツールは必要ありません。

●IP68防水。

1。パッチコードの技術仕様

構造	ユニット	説明
繊維数		シンプレックス
波長	nm	1310/1550
挿入損失	DB	≤0.30（典型：0.15）
返品損失	DB	≥60
接続タイプ		SC/APC
フェルール		セラミック
接続サイクル		500
ケーブルジャケットの色		黒
ケーブル外径	mm	5.0±0.2
ファイバーモード		シングルモード：G657A2
ケーブルジャケット素材		HDPE
ケーブル重量	kg/km	22（約）
内容の印刷		カスタマイズ可能
長さ	m	50、 75、125、175 またはカスタマイズ可能（耐性：±0.5m）

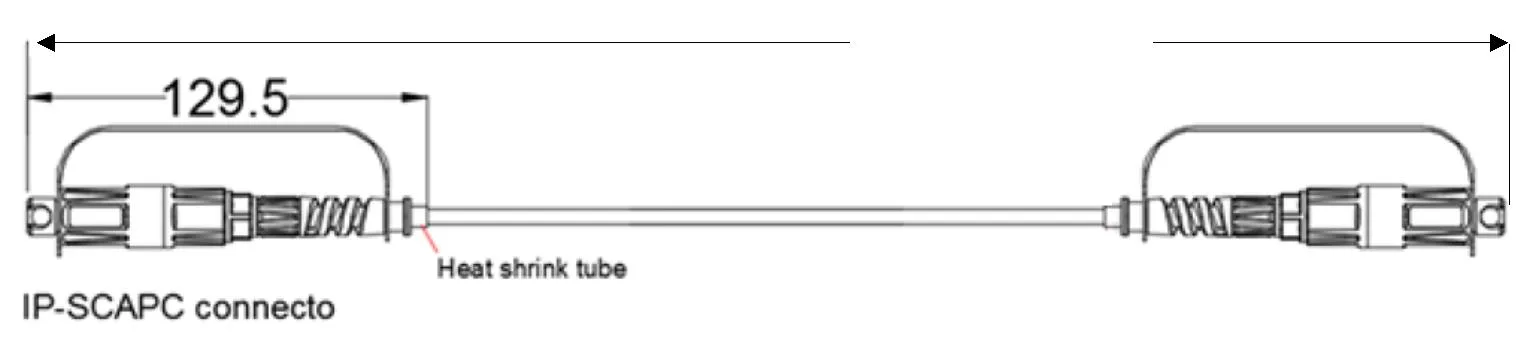

コネクタタイプ		入力：Accord H光学SC/APC
コネクタタイプ		出力：Accord H光学SC/APC
トラクション（軸の間ケーブルとコネクタ）	N	200
防水グレード		IP68
動作温度	℃	-25°C〜 +70℃
保管温度	℃	-25°C〜 +70℃

2。ケーブル断面

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3。ケーブル構造サイズ

アイテム	コンテンツ	仕様
タイトバッファファイバー	番号	1
	タイプ	G.657A2
	色	青
	材料	LSZH
	直径（mm）	0.90±0.05
内側の鞘	直径（mm）	2.8±0.2
	厚さ（mm）	0.25±0.05
	色	白
	材料	LSZH
強度メンバー1	材料	接着されたfrp
強度メンバー1	量	0.5*2
強度メンバー2	材料	Aramid Yarn + Water Blocking Glass Yarn
リップコード	番号	1
リップコード	色	赤
シース	材料	HDPE
	直径（mm）	5.0±0.2
	厚さ（mm）	1.1±0.1
	色	黒
ケーブルワイグ	kg/km	22±3

4。ケーブル材料

4.1光ファイバ

ケーブルファイバーのすべての特性（完成したケーブルの繊維）は、少なくとも、ITU-Tの推奨G.657A2に従って、次のとおりでなければなりません。

アイテム	仕様
ファイバータイプ	シングルモード
繊維材料	ドープされたシリカ
減衰係数 @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm ケーブル形成後 @ 1310 nm @ 1550 nm	≤0.36dB/km ≤0.36dB/km ≤0.25dB/km ≤0.22dB/km ≤0.25dB/km ≤0.36dB/km ≤0.22dB/km
ケーブルカットオフ波長	≤1260nm
ゼロ分散波長	1300〜1324 nm
ゼロ分散勾配	≤0.092PS/（nm2.km）
PMD @ 1550 nm	≤0.1ps/km1/2
色分散 @ 1285〜1330 nm @ 1271〜1360 nm @ 1550 nm @ 1625 nm	≤3PS/（nm。km） ≤5.3ps/（nm。km） ≤18.0ps/（nm。km） ≤22PS/（nm。km）
モードフィールドの直径 @ 1310 nm	8.5-9.3um
コア /クラッド同心性エラー	≤0.51
被覆直径	125.0±0.7 1
非循環を覆う	≤5％
一次コーティング直径	242±7 1
同心の一次コーティング /コーティング	≤10µm
非循環コーティング	≤0.7％
ケーブル曲げ損失による減衰 1ターン1マンドレル7.5mm 10ターン1マンドレル15mm	1550nm≤δ0.10dB/km 1550nm≤δ0.03db/km

5。光ファイバーケーブルの性能

5.1ケーブル曲げ半径：

10 xケーブル直径（インストール後）：50mm

20 xケーブル直径（設置中）：100mm

6.機械的および環境パフォーマンステスト

s/n	アイテム	テスト方法	受け入れ条件
1	抗張力 IEC 794-1-E1	- ロード：1200n - 負荷下のケーブルの長さ：50 m - ロード時間：1分以上。	- 損失の変更≤0.1dB/km@1550 nm - 外側のジャケットや内側の要素への損傷はありません。
2	クラッシュテスト IEC 794-1-E3	- ロード：500N/100mm*100mm - ロード時間：1分以上。	- 損失の変更≤0.1dB/km@1550 nm - 外側のジャケットや内側の要素への損傷はありません。
3	耐衝撃性 IEC 794-1-E4	- 衝撃点：5 - ポイントあたりのタイム：1 - 衝撃エネルギー：1N.M - ハンマーヘッドの半径：12.5mm - 衝撃率：2秒/サイクル	- 損失の変更≤0.1dB/km@1550 nm - 外側のジャケットや内側の要素への損傷はありません。
4	繰り返し曲げ IEC 794-1-E6	- 曲げ半径：20 xケーブル径 - ロード：20 n - 屈曲率：3秒/サイクル - 周期的な曲率：30	- 損失の変更≤0.1dB/km@1550 nm - 外側のジャケットや内側の要素への損傷はありません。
5	ねじり IEC 794-1-E7	- 長さ：1 m - ロード：50 n - ツイストレート：1分/サイクル - ツイスト角：±180° - サイクル数：10	- 損失の変更≤0.1dB/km@1550 nm - 外側のジャケットや内側の要素への損傷はありません。
6	温度サイクリングテスト IEC 794-1-F1	- 温度ステップ： +20℃→-25℃→+70℃→+20℃ - 各ステップごとの時間：24時間 - サイクル数：2	- 損失の変更≤0.1dB/km@1550 nm - 繊維の破損もシースの損傷もありません。
