製品説明

1x12/1×24 PLCスプリッタースチールチューブパッケージ60x12x4および80x20x4mm、900μmルーズチューブ1.0+0.1/-0m、SC/APCコネクタ。

パフォーマンス仕様：

パラメーター	シンボル	仕様		ユニット
チャネル番号	ch	1×12	1×24
動作波長		1260〜1650		nm
波長をテストします		1310/1550		nm
スペクトル比		8.333％	4.166％	%
挿入損失1	il	≤12.5	≤16.0	DB
均一	uni	≤1.2	≤1.6	DB
偏光依存損失	PDL	≤0.35	≤0.40	DB
返品損失	RL	≥55		DB
Directivity2	監督	≥55		DB
入力視電力	P	100		MW
ファイバータイプ		ITU-T G657 A1ファイバー
ピグテールタイプ		すべてのポート：白い900μmルーズチューブ
入力長		1.0 +0.1/-0		m
出力長		1.0 +0.1/-0		m
コネクタ		すべてのポート：SC/APC
ケーブルマーク		1x12 plc：in 、1、2……11、12 1x24 plc：in 、1、2……23 、24
パッケージ寸法（l）×（w）×（h）	PKG	1x12 plc：60x12x4 1x24 plc：80x20x6		mm
動作温度	トップ	-40〜 +85		℃
保管温度	tst	-40〜 +85		℃

*注：1。すべての挿入損失値には、コネクタの損失が含まれます。

スケッチマップ：

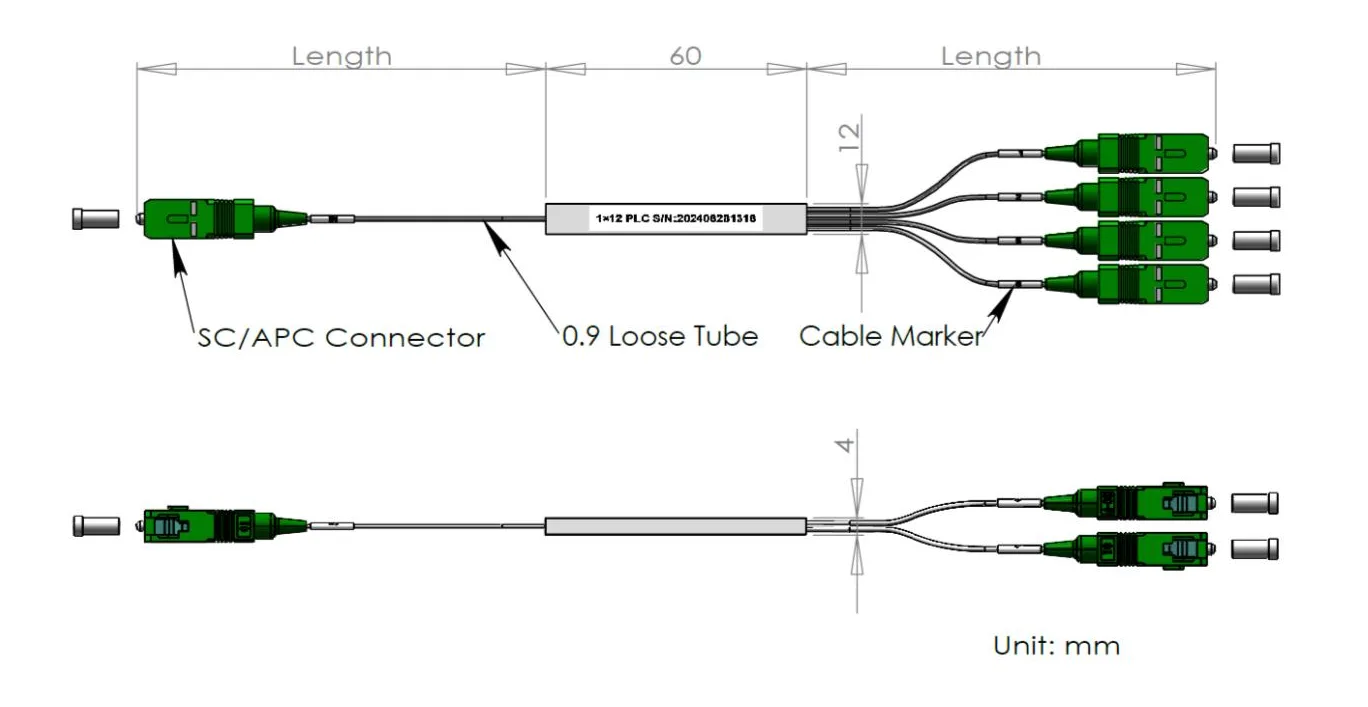

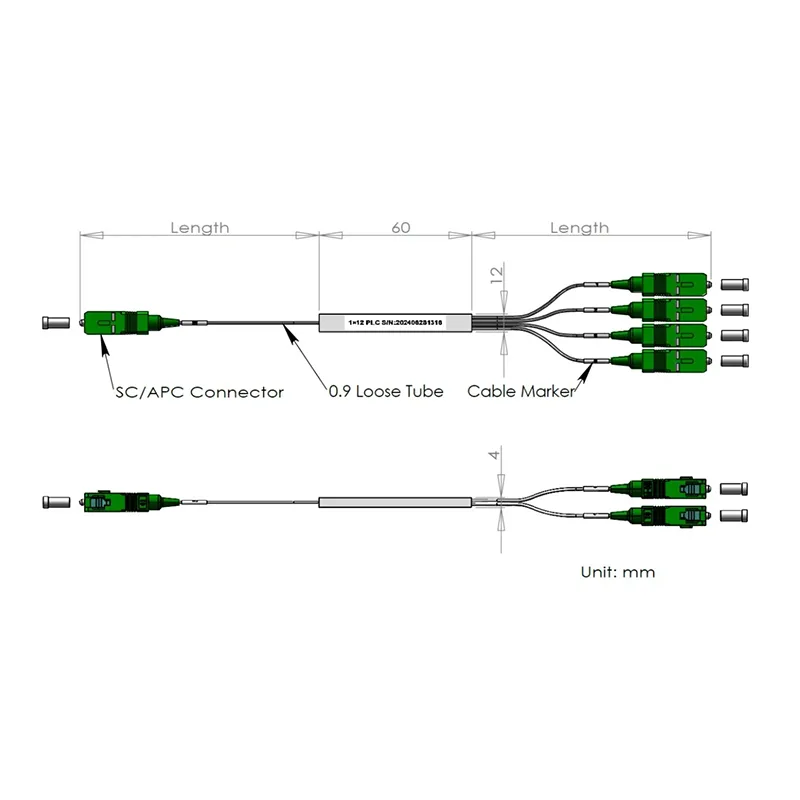

1x12 plcスプリッター

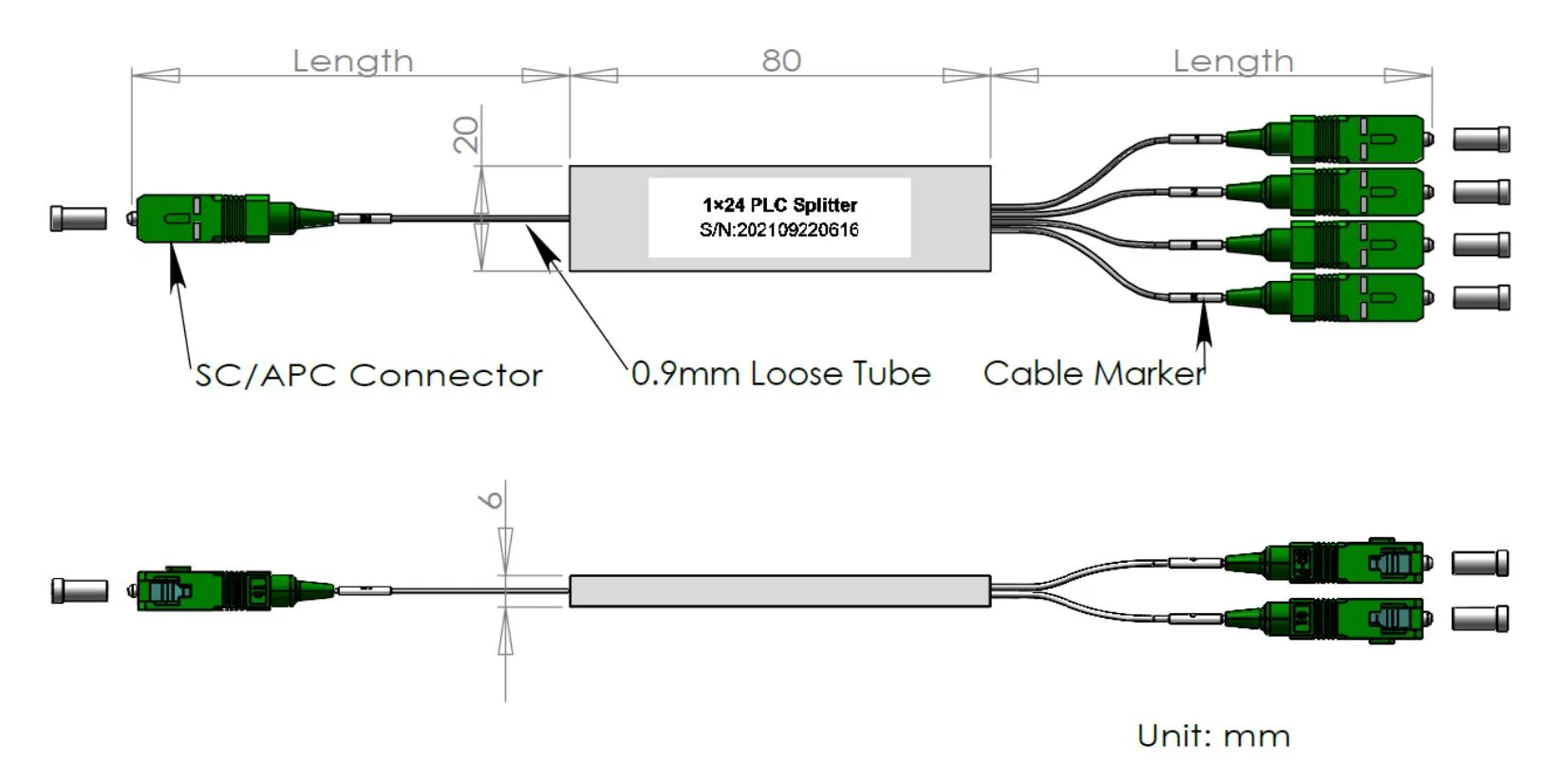

1x24 plcスプリッター

テストレポート：

1。パッケージに含まれる正確な値を含むレポートをテストします。

レポートの例：1x12 Mini 0.9mm PLCスプリッターデータシート

動作波長（nm）	1260-1650	検査日	2024/11/30
P/N：	1x12-0.9-in 1.0m-out 1.0m-Scapc	罪：	21113000001
ファイバータイプ	G657A2	繊維長（m）	1.0m以上/out> 1.0m
コネクタタイプ	SCIAPC	パッケージ寸法（mm）	60x12x4
保管温度	-40〜+85℃	動作温度	-40〜+85℃

LTEM	（db）		PDL（DB）		RL（DB）
波長（nm）	@1310	@1550	@1310	@1550	@1310	@1550
仕様。	Max.12.50		Max.0.35		≥55
ポート1	12.43	12.38	0.14	0.07	合格	合格
ポート2	12.24	12.35	0.16	0.06	合格	合格
ポート3	12.22	12.20	0.12	0.07	合格	合格
ポート4	12.30	12.24	0.04	0.04	合格	合格
ポート5	12.24	12.25	0.11	0.05	合格	合格
ポート6	12.35	12.29	0.11	0.01	合格	合格
ポート7	12.42	12.44	0.21	0.11	合格	合格
ポート8	12.23	12.18	0.11	0.01	合格	合格
ポート9	12.27	12.19	0.21	0.10	合格	合格
ポート10	12.38	12.17	0.02	0.04	合格	合格
ポート11	12.29	12.21	0.11	0.06	合格	合格
ポート12	12.42	12.27	0.08	0.07	合格	合格
入力	Na				Na
マックス	12.43	12.44	0.21	0.11	n/a
分	12.22	12.18	0.04	0.01	n/a
平均	12.30	12.29	0.13	0.05	Na
均一性（≤0.8db）	0.21	0.27	指向性（DB）		> 55
