1x4/1×8 plcスプリッタースチールチューブパッケージ40x4x4mm、250μmの裸繊維2.5 +0.1/-0m、なしコネクタ。
| パラメーター | シンボル | 仕様 | ユニット | |
| チャネル番号 | ch | 1×4 | 1×8 | |
| 動作波長 | 1260〜1650 | nm | ||
| 波長をテストします | 1310/1550 | nm | ||
| スペクトル比 | 25％ | 12.5％ | % | |
| 挿入損失1 | il | ≤7.0 | ≤10.5 | DB |
| 均一 | uni | ≤0.60 | ≤0.80 | DB |
| 偏光依存損失 | PDL | ≤0.20 | ≤0.20 | DB |
| 返品損失 | RL | ≥55 | DB | |
| Directivity2 | 監督 | ≥55 | DB | |
| 入力視電力 | P | 100 | MW | |
| ファイバータイプ | G657 A2ファイバー | |||
| ピグテールタイプ | Inport：250μmの裸繊維 | |||
| 1〜4chアウトポート：1*4チャネル250umファイバーリボン 1〜8chアウトポート：2*4チャネル250umファイバーリボン |
||||
| 入力長 | 2.5 +0.1/-0 | m | ||
| 出力長 | 2.5 +0.1/-0 | m | ||
| コネクタ | すべてのポート：なしコネクタ | |||
| 繊維色 | inport：自然な色 | |||
| 1〜4chアウトポート：ブルー、オレンジ、緑、茶色、 | ||||
| 1〜8chアウトポート：青、オレンジ、緑、茶色、 灰色、白、赤色。黒 |
||||
| パッケージの寸法 | PKG | 40（l）×4（w）×4（h） | mm | |
| 動作温度 | トップ | -40〜 +85 | ℃ | |
| 保管温度 | tst | -40〜 +85 | ℃ | |
*注：1。すべての挿入損失値には、コネクタの損失が含まれません。コネクタ損失 +0.3dBが含まれます。

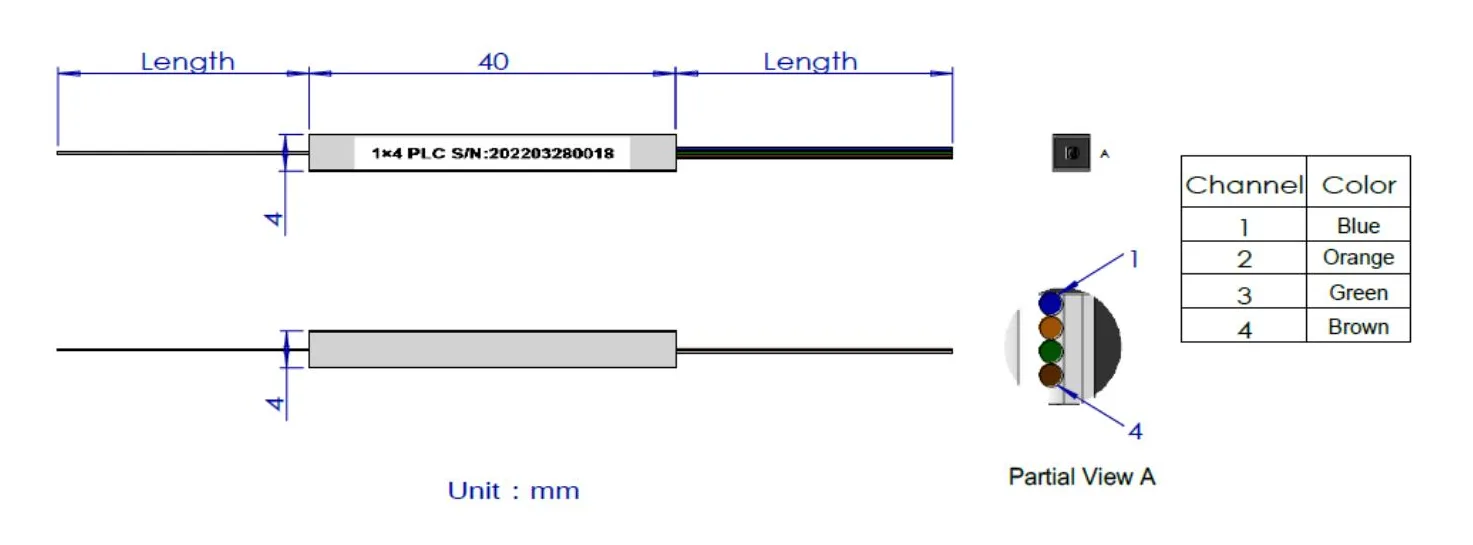

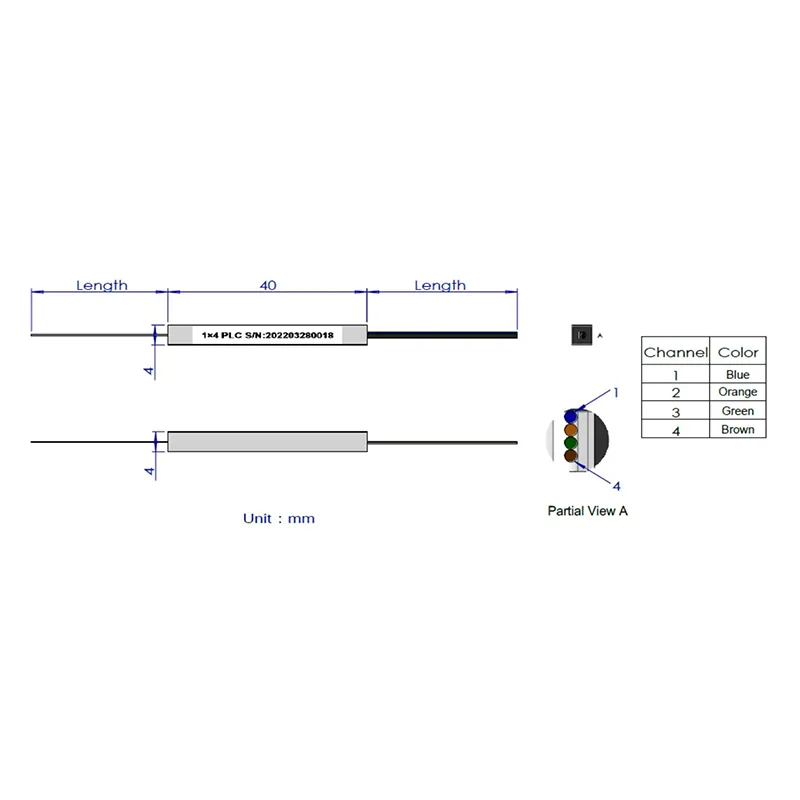

1x4 PLCスプリッター

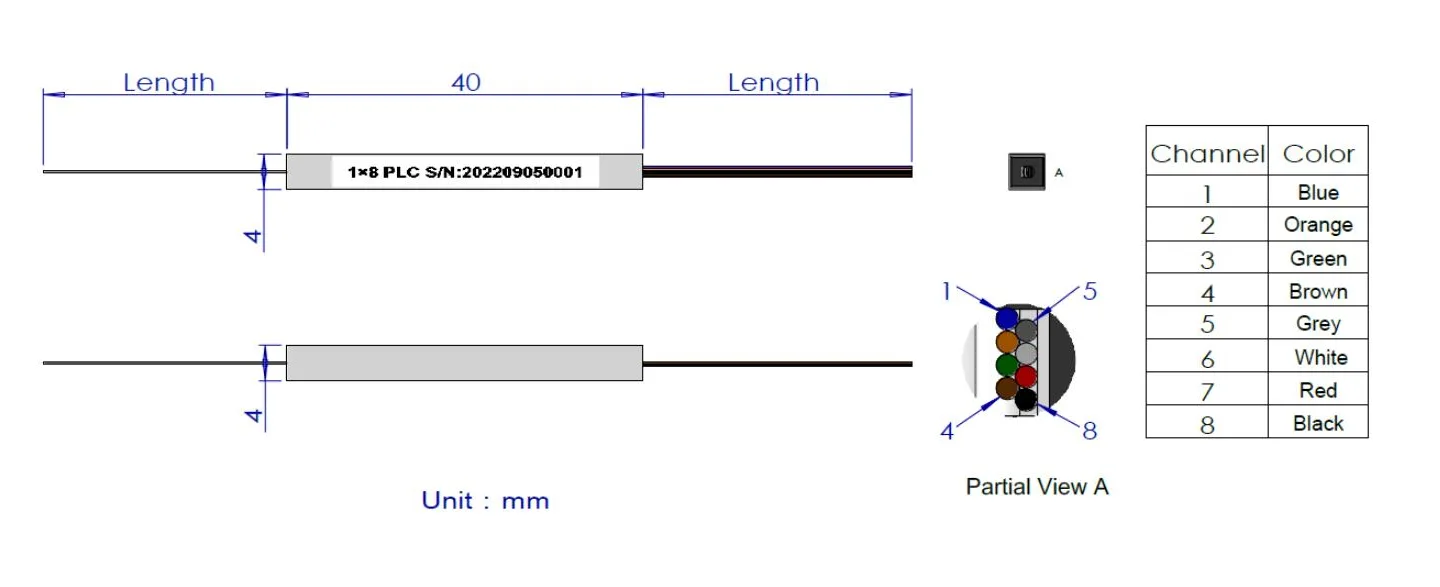

1x8 plcスプリッター
| plc | PLCタイプ | 波長 | ボックスタイプ | ファイバータイプ | 繊維の長さ | コネクタ |
| PLCスプリッター |
102 = 1x2 104 = 1x4 108 = 1x8 116 = 1x16 132 = 1x32 164 = 1x64 204 = 2x4 208 = 2x8 216 = 2x16 232 = 2x32 264 = 2x64 |
1 = 1310nm 2 = 1550nm 3 = 1310および1550nm 4 = 1260〜1650nm x =スペシャル |
1 =金属チューブ+ベアファイバー 1 =金属チューブ+ルーズチューブ 2 = 90x20x10 ABSボックス 3 = 100x80x10 ABSボックス 4 = 120x80x18 ABSボックス 5 = 140x120x20 ABSボックス 6 =メタルボックス 7 = 1ru 19インチラックマウント x =スペシャル |
1 = G652d 2 = G657A1 3 = G657A2 x =スペシャル |
1 = 0.5m 2 = 1m 3 = 2m 4 = 3m 5 =アダプター x =スペシャル |
1 =なし 2 = FC/UPC 3 = FC/APC 4 = LC/UPC 5 = LC/APC 6 = sc/upc 7 = SC/APC x =スペシャル |
