すべての誘電体自己サポートADSS航空光ファイバーケーブル

すべての誘電体自己サポートADSS空中光ファイバーケーブルは、緩いチューブ層のストランド構造を採用し、250μmの光ファイバは高弾性材料で作られた緩いチューブに覆われ、緩いチューブには防水化合物が満たされています。ゆるいチューブ（および充填ロープ）は、非金属センター補強コア（FRP）の周りにねじれて、コンパクトなケーブルコアを形成し、ケーブルコアのギャップはウォーターブロッキンググリースで満たされています。ケーブルコアは、ポリエチレン（PE）内側シースで押し出され、その後補強のためにアラミッドで覆われ、最終的にポリエチレン（PE）外側シースまたは電動追跡（AT）外側シースで押し出されます。

お問い合わせを送信

製品説明

特性

電源を遮断することなくインストールできます

優れたアンチトラッキングパフォーマンスを備えたシースで採用

軽量と小さなケーブルの直径は、氷と風の影響と塔やサポートへの負荷の影響を減らします

大きなスパンの長さと最大のスパンは1000mを超えています

優れた引張強度と温度の特性

設計寿命は30年以上です

応用

すべての誘電体自己サポートADSS航空光ファイバーケーブルの設計は、電力線の実際の状況を完全に考慮し、異なるレベルの高電圧伝送ラインに適しています。 10kVおよび35kVの送電線の場合、ポリエチレン（PE）シースを使用できます。 110kVおよび220kVの電力線の場合、光学ケーブルの吊り下げ点は、電界強度を計算し、アットアウターシースを使用して決定する必要があります。同時に、アラミッドの量と完全なねじれプロセスは、異なるスパンのアプリケーション要件を満たすように慎重に設計されています。

基準

ADSSケーブルは、IEC 60794-1と同様に標準IEEE 1222に準拠しています。

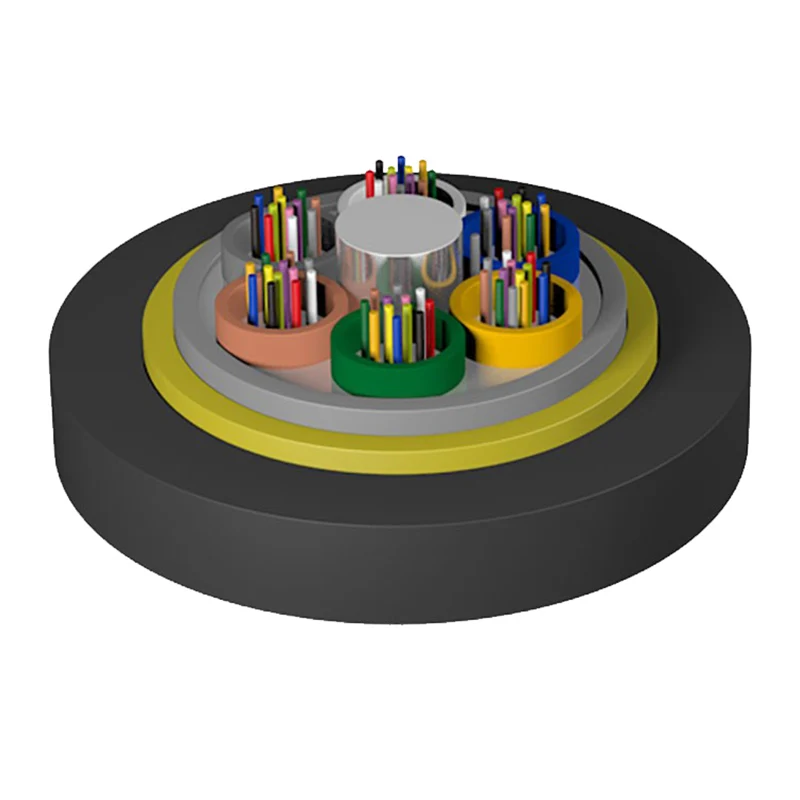

構造図

1。FRP強度メンバー

2。繊維

3。チューブ充填化合物

4。ルーズチューブ

5。ケーブル充填化合物

6。PEインナーシース

7。AramidYarn

8。PE/外側の鞘

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

技術的なパラメーター

ref。外径（mm）	ref。重さ（kg/km）		rec。毎日のマックス。働く緊張（kn）	最大許容作業張力（kn）	壊れた強さ（kn）	ストレングットメンバー CSA （MM2）	弾性率（kn/mm2）	熱膨張係数 ×10-6/k	適切なスパン（NESC標準、m）
ref。外径（mm）	PEシース	シースで	rec。毎日のマックス。働く緊張（kn）	最大許容作業張力（kn）	壊れた強さ（kn）	ストレングットメンバー CSA （MM2）	弾性率（kn/mm2）	熱膨張係数 ×10-6/k	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

貯蔵/動作温度：-40℃-+70℃

光学特性

光ファイバータイプ	（+20 ℃）				帯域幅		数値開口	光ケーブルの波長を切り取ります
光ファイバータイプ	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	数値開口	光ケーブルの波長を切り取ります
G.652	---	---	≤0.36db/km	≤0.22db/km	---	---	---	≤1260NM
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125µm	≤3.3db/km	≤1.2db/km	---	---	≥500MHz・km	≥500MHz・km	0.200±0.015既に	---
62.5/125µm	≤3.5dB/km	≤1.2db/km	---	---	≥200MHz・km	≥500MHz・km	0.275±0.015既に	---

注記：

a。 ADSSケーブルの一部のみがテーブルにリストされており、他のスパンを備えたADSSケーブルは営業担当者に照会することができます。

b。テーブル内の仕様は、高さの違いがないことを条件に取得しており、インストールSAGは1％です

c。繊維数は2〜72で、繊維の識別は国家標準に準拠しています

アプリケーション：自立航海
