ASUファイバーオプティックケーブル

ASU光ファイバーケーブルの構造は、250μmの光ファイバーを高弾性材料で作った緩いチューブに入れることであり、ゆるいチューブには防水化合物で満たされています。ゆるいチューブとFRPはSZが一緒にねじれています。水遮断糸をケーブルコアに加えて、水の浸透を防ぐため、ポリエチレンシースが押し出されてケーブルを形成します。リップコードを使用して、ケーブルシースの下で開いているのを引き裂くことができます。

お問い合わせを送信

製品説明

特性

ユニークな2番目のコーティングとねじれ技術は、光ファイバに十分なスペースと曲げ抵抗を提供するため、ケーブルの光ファイバーが良好な光学性能を確保します。

優れた機械的および温度特性

高品質の原材料は、ケーブルの長いサービス寿命を保証します

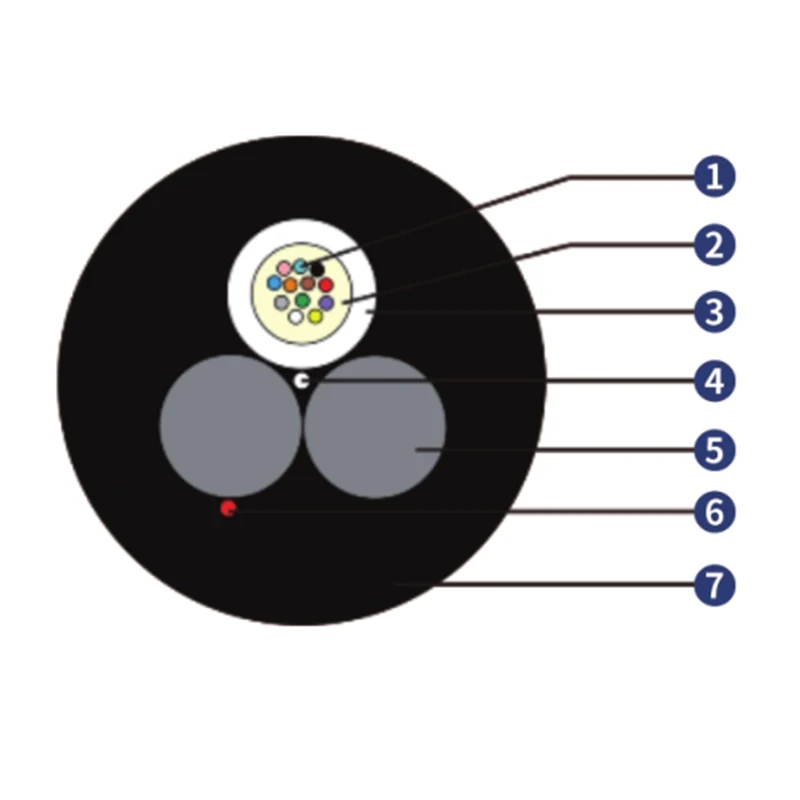

構造図

1。光ファイバ

2。チューブ充填化合物

3。ルーズチューブ

4。水遮断糸

5。強度メンバー

6。リプコード

7。外側の鞘

ASU Fiber Optic Cable

技術的なパラメーター

ファイバーコア		1-12		24
スパン		80メートル	120メートル	80メートル	120メートル
ファイバータイプ		G.652d
ゆるいチューブ	材料	PBT
	直径	2.0±0.06mm	2.5±0.06mm	3.0±0.1mm
	厚さ	0.32±0.03mm	0.35±0.03mm	0.50±0.05mm
	色	白
強度メンバー	材料	繊維強化ポリマー（FRP）
	直径	2.0±0.05mm	2.5±0.05mm	2.0±0.05mm	2.5±0.05mm
外側の鞘	材料	PE
	厚さ	1.0±0.1mm
リップコード	材料	ナイロン
	色	赤
	番号	1
ケーブルの直径		6.6±0.2mm	7.6±0.2mm	7.5±0.2mm	8.2±0.2mm
ケーブル重量		45±5.0kg/km	62±5.0kg/km	52±5.0kg/km	65±5.0kg/km
許容引張強度		1500n	2000n	1500n	2000n
許容されるクラッシュ抵抗		2200N/100mm
分曲げ半径	緊張なし	10.0*ケーブルの直径
	最大張力	20.0*ケーブル直径
温度範囲	インストール	-20〜+60℃（ -4〜140 ℉）
	トランスポート/ストレージ	-40〜+70℃（ -4〜158 ℉）
	手術	-40〜+70℃（ -4〜158 ℉）
