製品の定義と技術概要
フラット ファイバー リボン光ファイバー ケーブルは、複数の個別のファイバーが平坦で組織化された列に結合されている高密度の光伝送媒体です。このリボンコアは、高品質のアラミド糸の層で保護されており、取り付けや長期使用に必要な引張強度を提供するための強化ユニットとして機能します。さまざまな安全性と環境要件を満たすために、ケーブルはポリ塩化ビニル (PVC) または低煙ゼロハロゲン (LSZH) 素材のいずれかで作られた堅牢な外側シースで仕上げられています。
高度に統合されたリボン設計: フラットな形状によりファイバーがグループに編成され、従来のルースチューブ構成と比較してケーブル直径を大幅に小さくすることができます。
アラミド補強: 高弾性アラミド糸を使用することにより、フラット ファイバー リボン光ファイバー ケーブルは、ガラス コアを損傷する危険を冒すことなく、垂直方向および水平方向の引っ張りに必要な強度を備えています。
環境耐性: 外側のジャケットは耐食性、防水性、耐紫外線性を備えているため、屋内および保護された屋外のさまざまな環境で安定したパフォーマンスを保証します。
安全性への準拠: LSZH ジャケット オプションを使用すると、ケーブルは国際難燃性規格 (IEC 60332-1 または IEC 60332-3C) に適合し、高層ビルや交通システムに適しています。
ファイバータイプ: シングルモード (G.652D、G.657A) およびマルチモード (OM1 ～ OM4) ファイバーと互換性があります。
補強ユニット: マルチストランド アラミド糸。
外側シース材質: PVC (UL OFNR/OFNP 要件を満たす) または LSZH (低煙、ハロゲンフリー)。
機械規格: YD/T 1258.5、ICEA-596、GR-409、および IEC 60794-2-30 に完全準拠。
温度範囲: 標準的な通信環境温度で信頼性の高い動作ができるように設計されています。
フラット ファイバー リボン光ファイバー ケーブルの多用途性により、以下のようなさまざまな業界で推奨されています。
データセンター: MPO/MTP 終端技術を使用した高密度サーバー ラックの相互接続に最適です。
屋内配電: 商業オフィスビルおよび中央交換局の基幹ケーブル配線に使用されます。
通信機器: 精密機器とネットワーク ハードウェア間の主要な相互接続として機能します。
産業用システム: 電力網、鉄道交通監視、高速道路通信システムに信頼性の高いデータ リンクを提供します。
フラットファイバーリボン光ファイバーケーブルの品質は、江蘇徐本光電技術有限公司の産業規模と技術的専門知識によって裏付けられています。
インフラストラクチャ: グループは、総面積 15,000 平方メートルにわたって 4 つの専門工場を運営しています。
生産額: 年間生産額は 2,000 万米ドルで、同社は大規模な世界的エンジニアリング プロジェクトを供給する能力を維持しています。
品質管理: この施設は ISO9001 および ISO45001 認証を取得しており、ケーブルのあらゆるメートルが最高の職人技の精神に準拠していることを保証します。
世界的な評判: Orientalfiber 製品は、洗練された製造と専門的な一貫性が認められ、世界中の通信事業者や業界リーダーによって利用されています。
従来のファイバー設計と比較して、Orientalfiber リボン ソリューションは以下を提供します。
大量接続効率: 技術者は 12 本のファイバを同時に接続できるため、設置コストが大幅に削減されます。
優れた通気性: フラット ファイバー リボン光ファイバー ケーブルのコンパクトでフラットなプロファイルにより、ケーブル トレイやサーバー キャビネット内の通気性が向上します。
信頼性の高い保護: 手頃な価格の代替品とは異なり、当社では高級アラミドを使用しているため、垂直ライザー用途でもケーブルが時間の経過とともに垂れたり伸びたりすることがありません。
高集積ファイバーリボン設計
アラミド補強要素によりケーブルに優れた引張強度が与えられます
外側の素材は耐腐食性、防水性、耐紫外線性、難燃性があり、環境に優しいです。
屋内ケーブル配線
機器、通信機器間の相互接続
パッチコードとピグテール
標準 YD/T 1258.5、ICEA-596、GR-409、IEC 60794-2-30 などに準拠し、PVC ケーブルは UL 承認 OFNR および OFNP の要件を満たしています。さまざまな LSZH ジャケットが IEC 60332-1 または IEC 60332-3C 認証を満たしています。

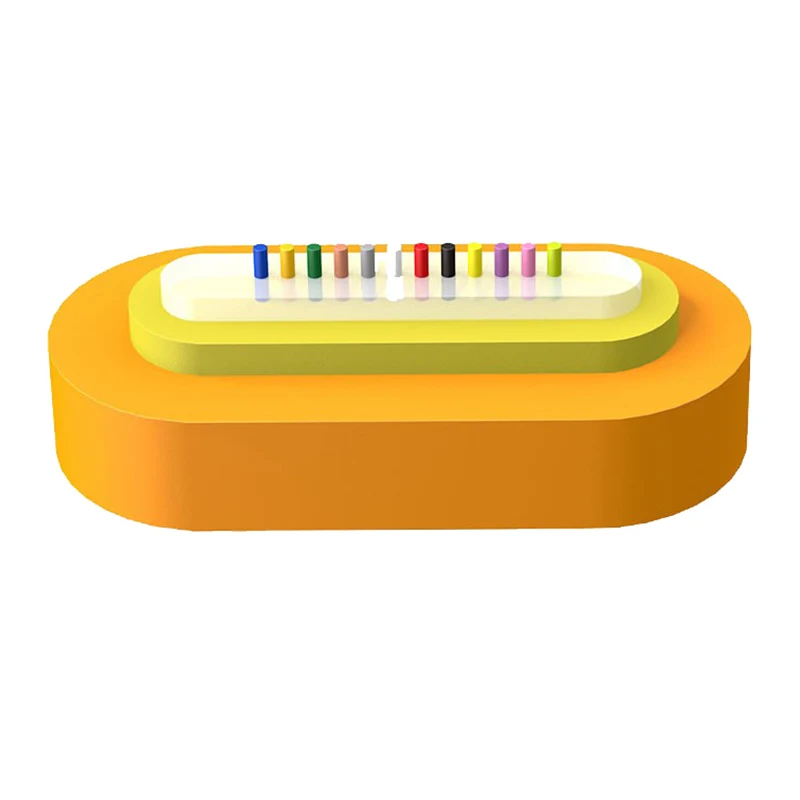

1. 繊維
2.ファイバーリボン
3. アラミド糸
4.ジャケット
|
ケーブルモデル |
繊維数 |
ケーブル重量 (参考) (kg/km) |
抗張力 長期/短期 |
耐衝撃性 長期/短期 (N/100mm) |
曲げ半径 動的/静的 (mm) |
||
|
4 |
(3.7±0.3)*(2.3±0.3) |
4 ファイバーリボン |
4.7 |
6.6 |
80/150 |
300/1000 |
25D/12.5D |
|
6 |
(4.2±0.4)*(2.5±0.2) |
6 ファイバーリボン |
5.1 |
7.3 |
|||
|
12 |
(4.8±034)*(2.3±0.3) |
12 ファイバーリボン |
5.9 |
8.0 |
|
ファイバーの種類 |
減衰 |
OFL |
実効モード帯域幅 |
10 Gbit/秒のイーサネット リンク長 |
最小曲げ半径 |
|||
|
状態 |
1310/1550nm |
850/1300nm |
850/1300nm |
850nm |
850nm |
/ |
||
|
代表値 |
最大値 |
代表値 |
最大値 |
|||||
|
ユニット |
dB/km |
dB/km |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
|
G652D |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
16 |
|
G657A1 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥500/500 |
--- |
--- |
30 |
|
62.5/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥200/500 |
--- |
--- |
30 |
|
OM3 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥1500/500 |
≧2000 |
≤300 |
30 |
|
OM4 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥3500/500 |
≥4700 |
≤550 |
30 |
輸送・保管・使用温度：-20℃～+60℃、設置温度：-5℃～+50℃
