インビジブル・タイト・バッファ光ファイバ・ケーブルは、透明な保護バッファ層を裸の光ファイバに直接適用することによって構築されます。この構造により、ケーブルはコンパクトかつ軽量に保たれ、同時に壁、天井、または装飾面に溶け込むことができます。
実際の導入では、このケーブル タイプは、従来の目に見えるケーブルが最終的な外観に影響を与える可能性があるプロジェクトに選択されることがよくあります。複雑な隠蔽ソリューションを必要とせずに、コーナー、エッジ、または表面に沿った柔軟な配線をサポートします。
目立たない設置のための透明なデザイン
ケーブルには透明な緩衝材が使用されており、取り付け後の目に見えないタイトバッファ光ファイバケーブルが目立ちにくくなります。これにより、屋内環境でケーブルを隠すために必要な追加の労力や資材を削減できます。
小型軽量構造
直径が小さいため、設置時の取り扱いが容易です。これは、設置業者や請負業者にとって、アパートやオフィスの内部などの限られたスペースでのルーティングの迅速化と適応性の向上を意味します。
低い曲げ感度
曲げに影響されないファイバーを装備したこのケーブルは、狭いコーナーを取り回した場合でも安定した信号性能を維持します。これは、曲げが避けられない FTTH 設置で特に役立ちます。
柔軟な屋内展開
インビジブルタイトバッファ光ファイバーケーブルは、全体のレイアウトに影響を与えることなく、壁、天井、幅木、ドアフレームに沿って設置できるため、設置上の制約が軽減されます。
屋内配線プロジェクト
目に見える配線を最小限に抑える必要がある住宅、オフィス、ホテル、商業施設の内装に適しています。
FTTH (ファイバー・トゥ・ザ・ホーム)
ラストワンマイルのファイバー導入で広く使用されており、特に顧客が家庭内での視覚的な中断を最小限に抑えることを好むシナリオで使用されます。
インビジブルドロップケーブルユニット
不可視の弓型ドロップ ケーブル システムのユニット コンポーネントとしてよく使用され、すっきりとした効率的なファイバー アクセス ソリューションをサポートします。
設置環境
プロジェクトで露出した屋内配線が必要な場合は、目に見えないタイトバッファ光ファイバーケーブルを選択すると、追加の装飾や隠蔽のコストを削減できます。
ハンドリングとルーティング
軽量構造なので設置は簡単ですが、長期的な安定性を維持するには適切な取り扱いを行うことをお勧めします。
互換性
サプライヤーから調達する場合は、コネクタ、接続方法、既存の FTTH システムとの互換性を確認してください。
Jiangsu Xuben Photoelectric Technology Co., Ltd は 4 つの工場を持つグループ会社で、顧客に完全な光ファイバー ネットワーク ソリューションを提供できます。年間生産額は2,000万ドル、総面積は15,000平方メートルです。グループには屋内光ファイバーケーブル工場、屋外光ファイバーケーブル工場、ODN光部品工場、光ネットワーク機器工場の4つの工場があります。
当社の製品は、国内外の電気通信事業者、通信および情報伝送システムにおけるラジオおよびテレビ、ローカルエリアネットワークデータ伝送システム、電力、鉄道輸送、高速道路およびその他の産業における産業用フロントエンド接続で広く使用されています。
長年にわたる製造と生産の経験を経て、同社は安定した生産プロセスと一貫した品質管理に重点を置いています。 ISO9001品質マネジメントシステム、ISO45001労働安全衛生マネジメントシステムの認証を取得しています。製品は国内市場と海外市場の両方に供給され、さまざまな中規模および大規模エンジニアリングプロジェクトに適用されています。
Q1: インビジブルタイトバッファ光ファイバーケーブルは主にどこで使用されますか?
これは主に、ケーブルの可視性を最小限に抑える必要がある屋内ケーブル配線および FTTH シナリオに使用されます。
Q2: このケーブルは複雑な配線に適していますか?
はい、曲げ感度が低いため、住宅設備で一般的に見られる狭い配線経路でも良好なパフォーマンスを発揮します。
Q3: 従来の屋内ファイバー ケーブルを置き換えることはできますか?
多くの屋内アプリケーション、特に外観が重要な場合、インビジブル タイト バッファ光ファイバ ケーブルは、標準の可視ケーブルの代替として使用できます。
小型・軽量
目に見えないのでインテリアに影響を与えません。
低曲げ感度ファイバーにより優れた曲げ性能を実現
屋内配線
FTTH (ファイバー・トゥ・ザ・ホーム)
目に見えない弓型ドロップケーブルのユニット
|

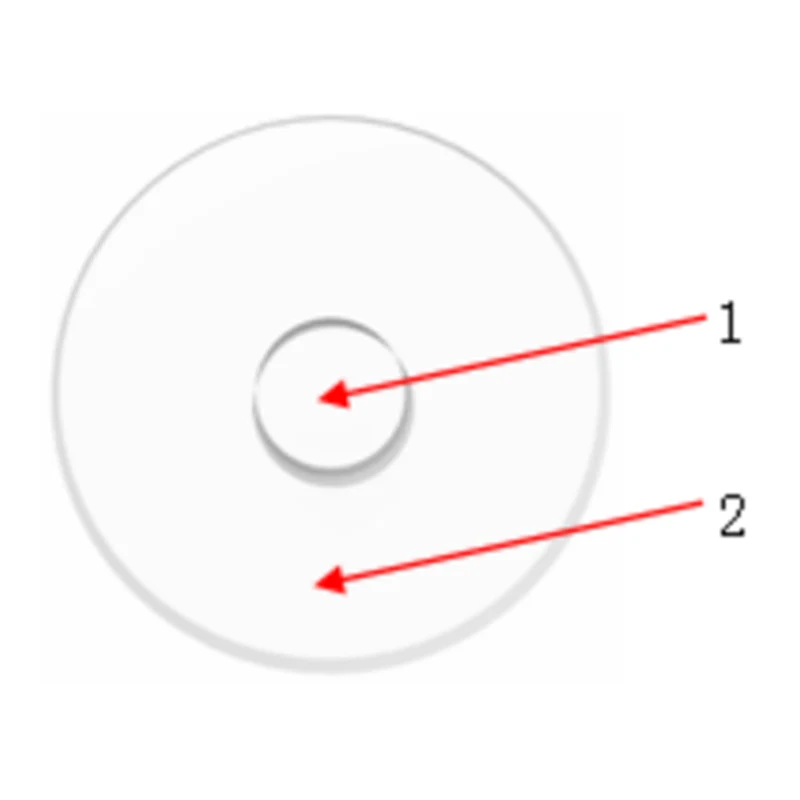

いいえ。 |
アイテム |
材料 |
|
1 |
ファイバ |
G.657A1 (B6a1)、G.657A2 (B6a2)、G.657B3(B6b3) |
|
2 |
タイトなバッファ |
ナイロン |
|
3 |
色 |
見えない |
|
ケーブルの種類 |
寸法 |
抗張力 |
耐衝撃性 |
曲げ半径（B6a） |
曲げ半径（B6b） |
||||
|
長期 |
短期 |
長期 |
短期 |
静的 |
動的 |
静的 |
動的 |
||
|
(mm) |
(ん) |
(N/100mm) |
(mm) |
(mm) |
|||||
|
Φ0.6mm |
0.6±0.05 |
3 |
10 |
50 |
200 |
15 |
30 |
5 |
20 |
|
Φ0.9mm |
0.9±0.05 |
5 |
20 |
100 |
500 |
15 |
30 |
5 |
20 |
|
ファイバーの種類 |
減衰 (最大) |
マクロ曲げ損失 (最大) |
||||
|
1310nm |
1550nm |
Φ30mm 10周(ターン) |
Φ20mm 1周(ターン) |
Φ15mm 1周(ターン) |
Φ10mm 1周(ターン) |
|
|
(dB/km) |
(dB) |
|||||
|
G.657A1 |
0.40 |
0.30 |
0.25 @1550nm 1.00 @1625nm |
0.75 @1550nm 1.50 @1625nm |
該当なし |
該当なし |
|
G.657A2 |
0.40 |
0.30 |
0.03 @1550nm 0.10 @1625nm |
0.1 @1550nm 0.2 @1625nm |
0.5 @1550nm 1.0 @1625nm |
該当なし |
|
G.657B3 |
0.40 |
0.30 |
該当なし |
0.03 @1550nm 0.10 @1625nm |
0.08 @1550nm 0.25 @1625nm |
0.15 @1550nm 0.45 @1625nm |
|
輸送と保管 |
インストール |
手術 |
備考 |
|
-20℃ ～ +60℃ |
-10℃ ～ +50℃ |
-20℃ ～ +60℃ |
RoHS |
上記の値はすべてカスタマイズできます。
