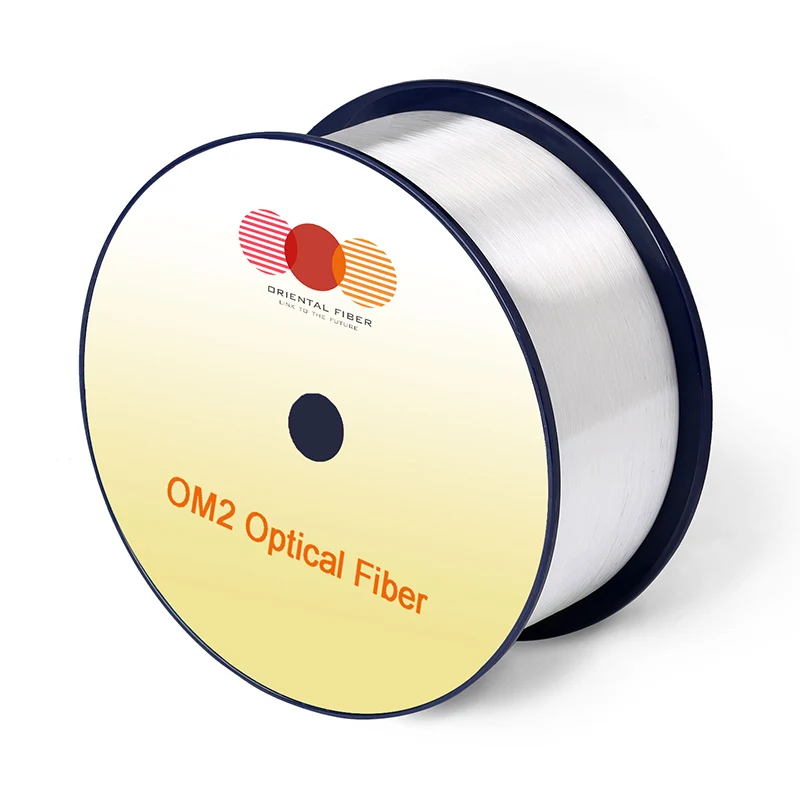

マルチモード光ファイバーOM2

特性

条件

指定された値

ユニット

ジオメトリ特性

コア直径

-

50±2.5

[μm]

コアの非循環性

-

≤5.0

[％]

被覆直径

-

125.0±1.0

[μm]

非循環を覆う

-

≤1.0

[％]

コーティングの直径

-

245±7

[μm]

コーティング/クラッド同心性エラー

-

≤10.0

[μm]

非循環コーティング

-

≤6.0

[％]

Core/Cladding同心性エラー

-

≤1.5

[μm]

配達長

-

17.6まで

[km/リール]

光学特性

減衰

850nm

≤2.3

[db/km]

1300nm

≤0.6

[db/km]

過剰なモーダル帯域幅

850nm

≥500

[MHz・km]

1300nm

≥500

[MHz・km]

数値開口

-

0.200±0.015

-

グループ屈折率

850nm

1.482

-

1300nm

1.477

-

ゼロ分散波長、λ0

-

1295-1340

[nm]

ゼロ分散勾配、S0

1295nm≤λ0≤1310nm

≤0.105

[ps/（nm2・km）]

1310nm≤λ0≤1340nm

≤0.000375（1590-L0）

[ps/（nm2・km）]

マクロ曲げ損失

-

-

-

半径15 mm @ 1ターン

850nm

≤0.1

[DB]

1300nm

≤0.3

[DB]

半径7.5 mmの2回転

850nm

≤0.2

[DB]

1300nm

≤0.5

[DB]

後方散乱特性

1300nm

ステップ（双方向測定の平均）

-

≤0.10

[DB]

繊維の長さと点の不連続性の不規則性

-

≤0.10

[DB]

減衰の均一性

-

≤0.08

[db/km]

環境特性

850NMおよび1300NM

温度サイクリング

-60 ℃〜85℃

≤0.10

[db/km]

温度湿度サイクリング

-10は、4％から98％RH

≤0.10

[db/km]

水浸漬

23℃、30日

≤0.10

[db/km]

乾燥した熱

85℃、30日

≤0.10

[db/km]

湿った熱

85℃、85％RH、30日

≤0.10

[db/km]

機械仕様

証明テスト

-

≥9.0

[n]

-

≥1.0

[％]

-

≥100

[kpsi]

コーティングストリップ力

典型的な平均力

1.5

[n]

ピーク力

≥1.3、≤8.9

[n]

動的応力腐食感受性パラメーター（nd、典型）

-

20

-
