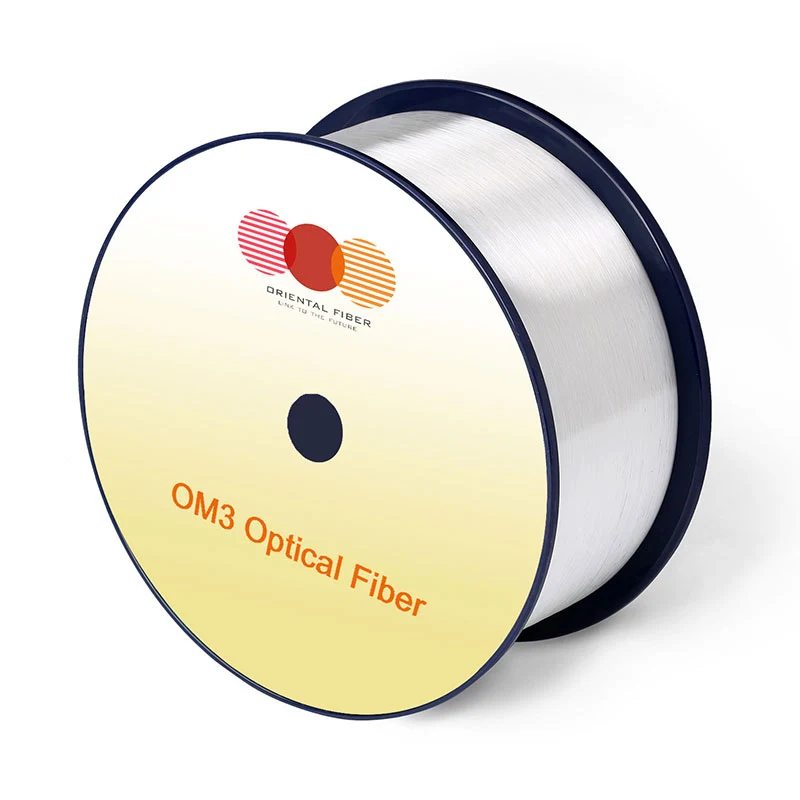

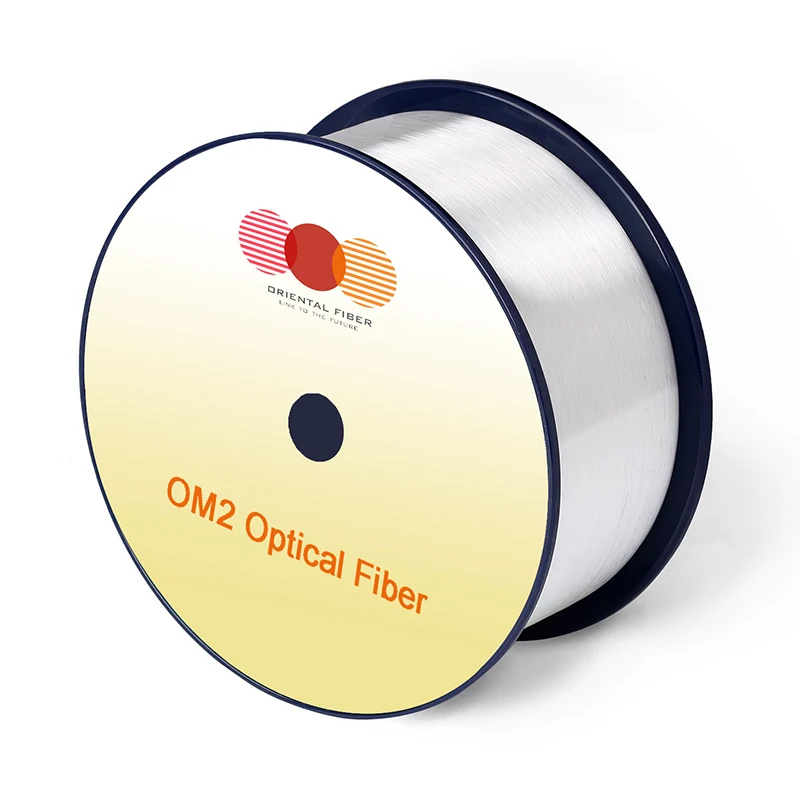

マルチモード光ファイバOM2+/OM3

特性

条件

仕様 値

ユニット

ジオメトリ 特性

コア 直径

-

50±2.5

[μm]

コア 非循環性

-

≤5.0

[％]

クラッディング 直径

-

125.0±1.0

[μm]

クラッディング 非循環性

-

≤0.6

[％]

コーティング 直径

-

245±7

[μm]

コーティング/クラッディング 同心性エラー

-

≤10.0

[μm]

コーティング 非循環性

-

≤6.0

[％]

コア/クラッディング 同心性エラー

-

≤1.0

[μm]

配達 長さ

-

上 8.8に

[km/リール]

光学 特性

減衰

850nm

≤2.4

[db/km]

1300nm

≤0.6

[db/km]

-

-

maxband® OM2+/OM3/OM4は鈍感に曲がります

充填されています モーダル帯域幅

850nm

≥700/≥1500/≥3500

[MHz・km]

1300nm

≥500/≥500/≥500

[MHz・km]

効果的 モーダル帯域幅

850nm

≥950/≥2000/≥4700

[MHz・km]

応用 距離をサポートします

-

-

-

40gBase-SR4 / 100GBASE-SR101

850nm

- /140/170

[M]

10gbase-sr

850nm

150/300/550

[M]

1000base-sr

850nm

750/1000/1100

[M]

DMD 仕様

準拠 IEC60793-2-10の要件よりも厳しい

-

数値 開口部

-

0.200±0.015

-

グループ 屈折率

850nm

1.482

-

1300nm

1.477

-

ゼロ分散波長（λ0）

-

1295-1340

[nm]

ゼロ分散勾配（S0）

1295nm≤λ0≤1310nm

≤0.105

[ps/（nm2・km）]

1310nm≤λ0≤1340nm

≤0.000375（1590-L0）

[ps/（nm2・km）]

マクロベング 損失2

-

-

-

2 半径15 mmの回転

850nm

≤0.1

[DB]

1300nm

≤0.3

[DB]

2 半径7.5 mmの回転

850nm

≤0.2

[DB]

1300nm

≤0.5

[DB]

後方散乱 特性

1300nm

ステップbidirection測定の平均）

-

≤0.10

[DB]

不規則性 繊維の長さとポイントの不連続性

-

≤0.10

[DB]

減衰 均一

-

≤0.08

[db/km]

環境 特性

850nm ＆1300nm

温度 サイクリング

-60 ℃〜85℃

≤0.10

[db/km]

温度湿度 サイクリング

-10は、4％から98％RH

≤0.10

[db/km]

水 没入

23℃、30日

≤0.10

[db/km]

ドライ 熱

85℃、30日

≤0.10

[db/km]

湿った 熱

85℃、85％RH、30日

≤0.10

[db/km]

機械 仕様

証拠 テスト

-

≥9.0

[n]

-

≥1.0

[％]

-

≥100

[kpsi]

コーティング ストリップ力

典型的な 平均力

1.5

[n]

ピーク 力

≥1.3、 ≤8.9

[n]

動的応力腐食感受性パラメーターnd、典型的な）

-

20

-
