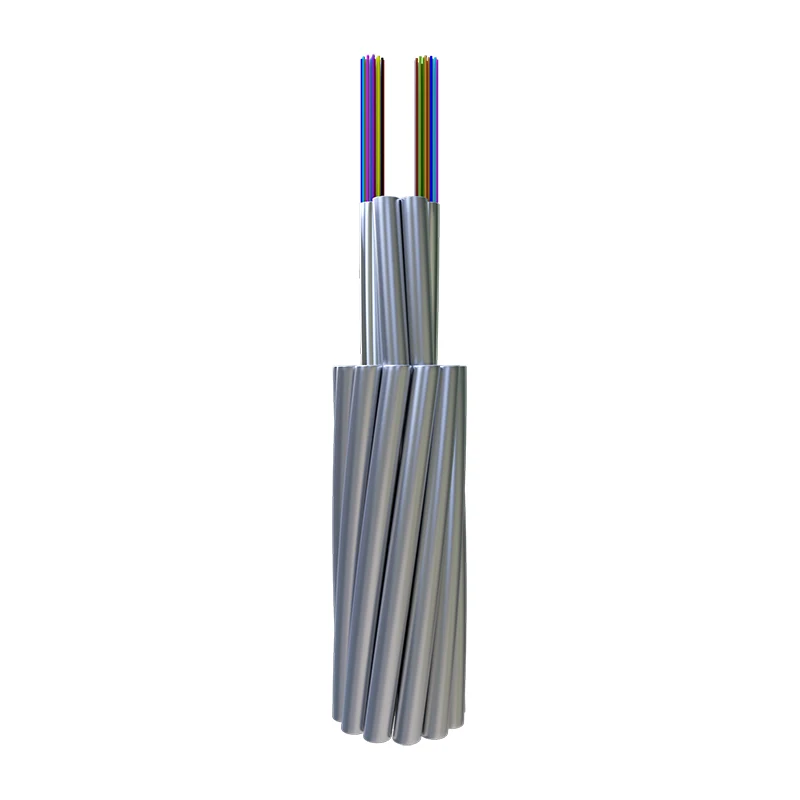

撚り管光ファイバー複合架空地線

Orientalfiber 撚り管光ファイバー複合架空地線 (OPGW) は、信頼できる中国のメーカーおよびサプライヤーである Orientalfiber の多機能架空ハイブリッドケーブルです。このOPGWは、撚り線チューブ構造内に光ファイバを統合し、架空地線と大容量光通信媒体の両方の役割を果たします。オーバーヘッド展開環境において安定したデータ伝送、強力な機械的性能、長期耐久性を保証するように設計されています。この製品は、雷保護と通信の信頼性の組み合わせが不可欠な送電網、鉄道、その他のインフラストラクチャプロジェクトに適しています。

お問い合わせを送信

製品説明

現代の電力網構築では、高電圧送電と高速データバックホールの同時実行に対する需要がかつてないほど高まっています。オリエンタルファイバー専門的なものを提供します撚り管光ファイバ複合架空地線（OPGW）、従来のシールドワイヤを置き換えるように設計された洗練されたハイブリッドケーブルです。当社の OPGW は、金属撚り構造内に光ファイバーを統合することにより、電気通信とグリッドオートメーションのバックボーンとして機能しながら、高圧線に信頼性の高い雷保護を提供するという二重機能ソリューションを提供します。

製品定義: 二重役割インフラストラクチャ

の撚り管光ファイバー複合架空地線データ伝送用の光ファイバーを内蔵しながら、従来の接地線の機能（落雷や短絡電流から伝送路を保護する機能）を実現した架空ケーブルです。この撚り合わせ設計により、より多くのファイバー数と優れた耐久性が可能となり、電力事業部門のバックボーンネットワーク構築に推奨される選択肢となっています。

調達とエンジニアリングの戦略的価値

選択するオリエンタルファイバー供給パートナーとして、貴社のインフラが 2026 年のエネルギー情勢の厳しい需要に確実に応えられるようにします。調達の主な利点は次のとおりです。

高い繊維密度:当社の撚り線チューブ設計は、中央チューブバージョンよりも大幅に多くのファイバに対応し、5G およびスマートグリッド IoT の将来性のあるネットワーク拡張をサポートします。
最適化された短絡容量:内部の光ファイバーの完全性を損なうことなく、高い故障電流に対処できるように設計されています。
ライフサイクルコストの削減:伝送線自体に見合った耐用年数があり、撚り管光ファイバー複合架空地線頻繁なメンテナンスやアップグレードの必要性が軽減されます。
グローバルな物流と規模:年間生産額 2,000 万ドルを誇る当社は、500KV および 750KV の国家レベルのインフラストラクチャプロジェクトをサポートするのに必要な製造規模を提供します。

技術的特徴とパフォーマンスの利点

のオリエンタルファイバーOPGW は、最も不安定な屋外環境でも確実に機能するように精密に製造されています。

機械的安定性:正確なプロセス制御により、強風、氷荷重、または高張力の取り付け力の下でも繊維にストレスがかからないことが保証されます。
熱保護:撚り線チューブには、電力線の短絡時に発生する極度の熱からファイバーを保護する特殊な化合物が充填されています。
耐食性:アルミニウム被覆鋼線 (ACS) およびアルミニウム合金ワイヤを使用したこのケーブルは、沿岸地域や工業地域での環境劣化に対する高い耐性を備えています。
大径オプション:新しい高電圧伝送システム (110KV ～ 750KV) の機械的要件に適合するように特別に設計されています。

詳細な仕様と設計パラメータ

の技術的構成は、撚り管光ファイバー複合架空地線プロジェクトの特定のスパンと電気要件に基づいてカスタマイズできます。

特徴	標準仕様	運用上の利点
電圧グレード	110KV、220KV、500KV、750KV	地域および国内の電力網に多用途に使用できます。
繊維数	最大 144 ファイバー (ご要望に応じてそれ以上)	大規模なデータスループットをサポートします。
材料構成	ACS(アルミクラッド鋼)+AA(アルミニウム合金)	高い強度対重量比。
規格への準拠	IEEE 1138、IEC 60794-4	グローバルな相互運用性と安全性を確保します。

コアアプリケーション: スマートグリッドの強化

の撚り管光ファイバー複合架空地線からオリエンタルファイバーは、いくつかの主要な分野で重要なコンポーネントです。

高電圧伝送:新設の 220KV および 500KV 線用の一次接地線で、避雷と接地を提供します。
電力会社とのコミュニケーション:変電所、遠隔計測、保護中継のリアルタイム監視。
ブロードバンドバックホール:地方または長距離のデータ転送のために余剰のファイバー容量を電気通信事業者にリースします。
スマートグリッド管理:自動障害検出とグリッドの自己修復に必要な低遅延通信を促進します。

特徴

● 正確なプロセス制御により、良好な機械的性能と温度性能を保証します。

●大口径化と光ファイバの増加

●安定した構造と高い信頼性

●引張強度が高く、短時間電流容量が大きい

光ファイバーの特性

	減衰				帯域幅		分極モード分散
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	個人繊維	デザインリンク値 (M=20、Q=0.01%)
G652D	—	—	≤0.35dB/km	≤0.21dB/km	—	—	≤0.20ps/ km	≤0.1ps/ km
G655	—	—	—	≤0.22dB/km	—	—	≤0.20ps/ km	≤0.1ps/ km
50/125μm	≤3.0dB/km	≤1.0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62.5/125μm	≤3.5dB/km	≤1.0dB/km	—	—	≧200MHz.km	≥600MHz.km	—	—

構造と性能

	分類	材料	価値
工事	光ファイバー	G652D/G655など	2～144
	保護チューブ	ステンレス鋼管	1.5～6mm
	より線	AS線/AA線/Alロッド	1.5～6mm
	最大。直径		30mm
	最大。断面		500mm²
特性	DL/Tとしての規格によると 832、IEC60794-4-10、IEEE1138
	最大。引張強さ (RTS) (kN)		700
	最大。圧壊強度（N/100mm）		3000
	最大。短絡電流耐量(40℃～200℃)(kA2s)		2000
	分。曲げ半径(動的)		20D
	分。曲げ半径（静的）		15D
環境パフォーマンス	設置温度(℃)		-10 ～ +50
	輸送および操作 (℃)		-40 ～ +65

注: D はケーブル直径です。

特定のタイプと技術データ

いいえ。	技術データ
いいえ。	製品タイプ	構造タイプ	最大。ファイバカウント	ASワイヤーの断面 (mm2)	直径（mm）	ケーブル重量 (kg/km)	引張強さを評価する（kN）	20℃DC 抵抗（Ω/km）	短時間電流容量（40～200℃kA2.s）
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS＋4/2.5/20AS＋ 11/2.8/20AS、光学ユニット2/2.5	48	≈90	13.2	≤641	≥112	≤0.98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS＋4/2.5/40AS＋ 11/2.8/40AS、光学ユニット2/2.5	48	≈90	13.2	≤457	≥57	≤0.52	67歳以上
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS＋5/2.5/20AS＋ 11/2.8/20AS、光学ユニット1/2.5	24	≈100	13.2	≤674	≥118	≤0.93	50以上
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS＋5/2.5/40AS＋ 11/2.8/40AS、光学ユニット1/2.5	24	≈100	13.2	≤479	60以上	≤0.49	74以上
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS＋5/2.5/20AS＋ 10/3.2/20AS、光学ユニット1/2.5	24	≈110	14	≤760	≥133	≤0.83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS＋5/2.7/20AS＋ 11/3.05/20AS、光学ユニット1/2.6	24	≈110	14.3	≤791	≥140	≤0.80	68以上
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS＋5/2.8/20AS＋ 12/2.8/AA、光学ユニット1/2.7	24	≈37 ≈74(AA)	14.1	≤473	67歳以上	≤0.40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS＋5/2.9/20AS＋ 12/2.9/20AS、光学ユニット1/2.8	36	≈120	14.6	≤820	≥145	≤0.77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS＋5/2.9/30AS＋ 12/2.9/30AS、光学ユニット1/2.8	36	≈120	14.6	≤700	≥95	≤0.55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS＋5/2.9/40AS＋ 12/2.9/40AS、光学ユニット1/2.8	36	≈120	14.6	≤582	74以上	≤0.42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS＋4/3.0/20AS＋ 12/3.0/20AS、光学ユニット2/2.9	72	≈120	15.2	≤832	≥147	≤0.76	76以上
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS＋4/3.0/30AS＋ 12/3.0/30AS、光学ユニット2/2.9	72	≈120	15.2	≤711	≥96	≤0.53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS＋4/3.0/40AS＋ 12/3.0/40AS、光学ユニット2/2.9	72	≈120	15.2	≤591	74以上	≤0.40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS＋5/3.0/20AS＋ 12/3.0/20AS、光学ユニット1/2.9	36	≈130	15.2	≤879	≥155	≤0.72	85以上
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS＋5/3.0/30AS＋ 12/3.0/30AS、光学ユニット1/2.9	36	≈130	15.2	≤751	≥102	≤0.50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS＋5/3.0/40AS＋ 12/3.0/40AS、光学ユニット1/2.9	36	≈130	15.2	≤624	79以上	≤0.40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/20AS、光学ユニット1/3.1	36	≈140	16.1	≤995	≥175	≤0.65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS＋5/3.2/30AS＋ 12/3.2/30AS、光学ユニット1/3.1	36	≈140	16.1	≤850	≥115	≤0.45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/AA、光学ユニット1/3.1	36	≈49 ≈96(AA)	16.1	≤611	86以上	≤0.31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS＋5/3.3/20AS＋ 12/3.3/20AS、光学ユニット1/3.2	48	≈150	16.6	≤1055	≥182	≤0.60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS＋5/3.3/30AS＋ 12/3.3/30AS、光学ユニット1/3.2	48	≈150	16.6	≤901	≥122	≤0.42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS＋5/3.3/40AS＋ 12/3.3/40AS、光学ユニット1/3.2	48	≈150	16.6	≤747	≥95	≤0.33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS＋4/3.3/20AS＋ 12/3.3/20AS、光学ユニット2/3.2	72	≈150	16.6	≤998	≥172	≤0.64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS＋4/3.3/30AS＋ 12/3.3/30AS、光学ユニット2/3.2	72	≈150	16.6	≤853	≥116	≤0.45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS＋5/3.5/20AS＋ 12/3.5/20AS、光学ユニット1/3.4	48	≈170	17.6	≤1190	≥198	≤0.54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS＋4/3.6/20AS＋ 12/3.6/20AS、光学ユニット2/3.5	72	≈170	18.2	≤1187	≥199	≤0.54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS＋5/3.6/14AS＋ 12/3.6/14AS、光学ユニット1/3.5	48	≈180	18.2	≤1372	≥252	≤0.72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3.8/20AS＋5/3.6/20AS＋ 12/3.6/20AS、光学ユニット1/3.5	48	≈180	18.2	≤1255	≥211	≤0.50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS＋5/3.6/30AS＋ 12/3.6/30AS、光学ユニット1/3.5	48	≈180	18.2	≤1071	≥147	≤0.35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS＋5/3.6/40AS＋ 12/3.6/40AS、光学ユニット1/3.5	48	≈180	18.2	≤888	≥113	≤0.28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2.7/20AS＋4/2.5/20AS＋ 12/2.5/20AS+13/3.8/20AS、光学ユニット1/3.5	48	≈235	20.3	≤1594	≥268	≤0.38	≧243.4

機械的および環境試験の特性

アイテム	テスト方法	要件
張力	IEC 60794-1-2-E1 負荷: ケーブル構造によるサンプル長さ：10m以上、リンク長さ100m以上期間時間: 1分	40%RTS 追加の繊維ひずみなし（0.01%）、追加なし減衰 (0.03dB)。 60%RTS 繊維ひずみ≤0.25%、追加減衰≤0.05dB (いいえテスト後の追加の減衰）。
打ち砕く	IEC 60794-1-2-E3 負荷: 上表によると3つのポイント期間時間: 10分	追加 1550nm での減衰 ≤0.05dB/ファイバー;要素へのダメージなし
水浸透	IEC 60794-1-2-F5B 時間：1時間サンプル長さ：0.5m 水高さ: 1メートル	いいえ水漏れ。
温度サイクリング	IEC 60794-1-2-F1 サンプル長さ：500m以上温度範囲：-40℃～+65℃ サイクル: 2 温度サイクリングテスト滞留時間: 12時間	の減衰係数の変化は以下でなければなりません 1550nmで0.1dB/km。
