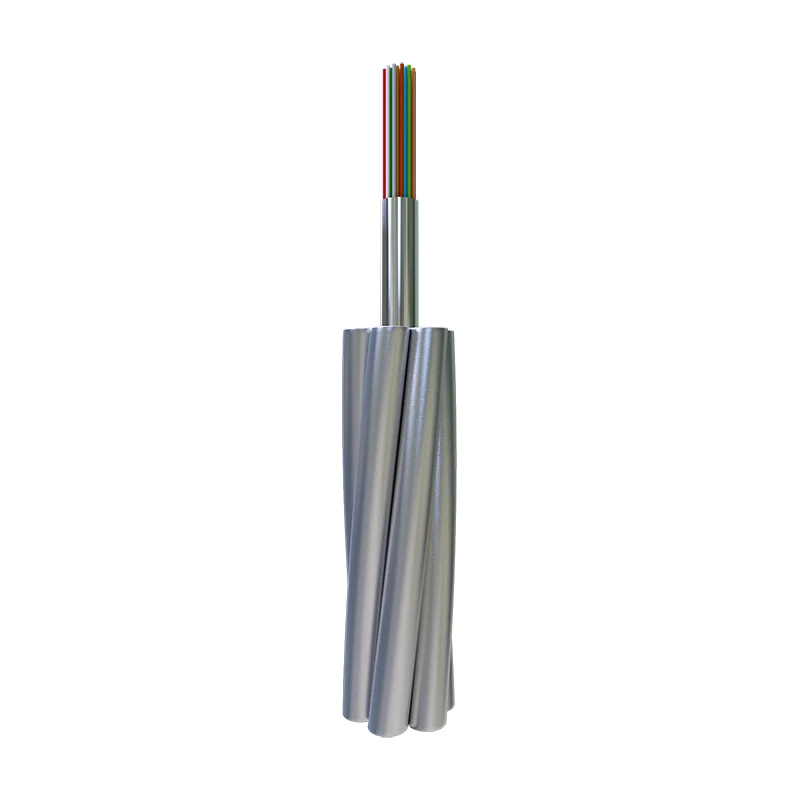

UNIチューブ光ファイバー複合オーバーヘッドグランドワイヤ

減衰

帯域幅

偏光モード分散

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

個々の繊維

デザインリンク値（M = 20、Q = 0.01％）

G652d

—

—

≤0.35dB/km

≤0.21db/km

—

—

≤0.20ps/ km

≤0.1ps/ km

G655

—

—

—

≤0.22db/km

—

—

≤0.20ps/ km

≤0.1ps/ km

50/125μm

≤3.0db/km

≤1.0db/km

—

—

≥600MHz.km

≥1200MHz.km

—

—

62.5/125μm

≤3.5dB/km

≤1.0db/km

—

—

≥200MHz.km

≥600MHz.km

—

—

分類

材料

価値

工事

光ファイバ

G652D/G655など

2-48

保護チューブ

ステンレス鋼管

1.5-6mm

ストランドライン

ワイヤ/aaワイヤー/アルロッドとして

1.5-6mm

マックス。直径

18mm

マックス。断面

200mm2

特性

DL/T 832、IEC60794-4-10、IEEE1138などの標準に従って

マックス。引張強度（RTS）（kn）

280

マックス。クラッシュ強度n/100mm）

2200

マックス。短い電流容量（40℃-200℃）（Ka2s）

100

分曲げ半径（動的）

20d

分曲げ半径（静的）

15d

環境パフォーマンス

インストール（℃）

-10〜 +50

輸送と操作（℃）

-40〜 +65

いいえ。

技術データ

製品タイプ

構造タイプ

マックス。繊維数

ワイヤーのセクション
（mm²)

直径

（mm）

ケーブル重量
（kg/km）

張力強度を評価します

（kn）

20℃DC

抵抗

（Ω/km）

短時間の電流容量

（40-200℃KA2.S

1

OPGW-24B1.3-40- [51; 9]

6/3.0/20AS、光ユニット1/3.0

24

≈40

9.0

≤304

≥51

≤2.10

≥9

2

OPGW-24B1.3-50- [58; 11.5]

6/3.2/20AS、光ユニット1/3.2

24

≈50

9.6

≤345

≥58

≤1.82

≥11.5

3

opgw-48b1.3-70- [77; 24]

6/3.8/20AS、光ユニット1/3.8

48

≈70

11.4

≤475

≥77

≤1.30

≥24

4

opgw-48b1.3-70- [42; 38]

6/3.8/40AS、光ユニット1/3.8

48

≈70

11.4

≤340

≥42

≤0.70

≥38

アイテム

テスト方法

要件

張力

IEC 60794-1-2-E1

負荷：ケーブル構造に応じて

サンプルの長さ：10m以上、リンクされた長さ100m以上

期間：1分

40％RTS追加繊維株は0.01％）、追加の減衰なし（0.03dB）。

60％RTSファイブ株以下、0.25％、追加の減衰以下0.05dB

（テスト後の追加の減衰はありません）。

打ち砕く

IEC 60794-1-2-E3

負荷：上記の表によると、3ポイントの期間時間：10分

1550nm≤0.05db/繊維での追加の減衰。要素に損傷はありません

水の浸透

IEC 60794-1-2-F5B

時間：1時間のサンプル長：0.5mの水の高さ：1m

水漏れはありません。

温度サイクリング

IEC 60794-1-2-F1

サンプルの長さ：500m以上の温度範囲：-40℃〜 +65℃

サイクル：2

温度サイクリングテスト滞留時間：12H

減衰係数の変化は、1550nmで0.1b/km未満でなければなりません。
