Uni-Tube Non-Metallic 73シースライトウェイト照明アンチローデント光ファイバーケーブル

Uniチューブの非金属性73シースライトウェイト照明アンチローデントファイバーケーブルの構造は、シングルモード光ファイバーまたはマルチモード光ファイバーを高弾性ポリエステル材料のゆるいチューブに入れ、チューブに防水化合物で満たされます。水遮断材料がゆるいチューブに追加され、光学ケーブルの防水性能が確保されます。ゆるいチューブはFRPロッドで包まれており、ポリエチレンの内側シースの層がケーブルコアに押し出されています。 FRPベルトが縦方向に包まれた後、ポリエチレンの外側シースが押し出されてケーブルを形成します。

お問い合わせを送信

製品説明

特性

優れた機械的および温度特性

良好な加水分解抵抗と高強度

特別なチューブ充填化合物は、繊維の重要な保護を確保します

良好な横方向の圧力抵抗と柔らかさ

FRPをラッピングすると、ケーブルの引張強度が保証され、ゆるいチューブを適切に保護します

包まれたFRPおよびFRPテープアーマーは、ケーブルを優れたげっ歯類に耐えるパフォーマンスを備えています

ポリエチレン（PE）鞘は、紫外線に対して良好な耐性を持っています

小径、軽量、フレンドリーな設置

基準

GYQFXTY73ケーブルは、IEC 60794-1と同様に、標準のYDT 769-2010に準拠しています。

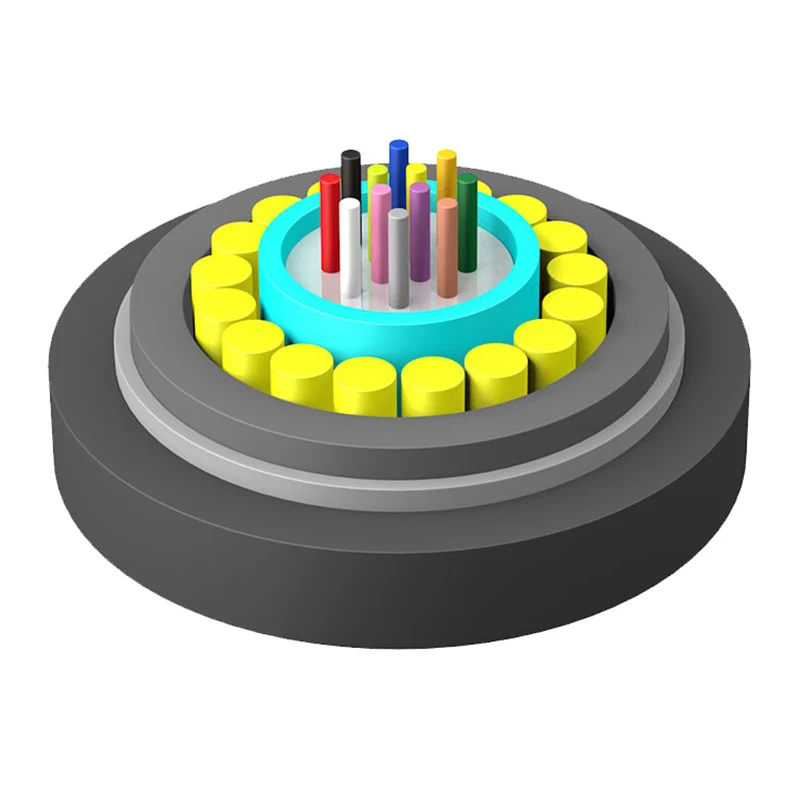

構造図

1.ファイバー

2.チューブ充填化合物

3.ルースチューブ

4.FRP

5.ケーブル充填材

6.PEインナーシース

7.水遮断材料

8.FRPテープ

9.pe外側の鞘

Uni-tube Non-metallic 73 Sheath Light-weight Lighting Anti-rodent Fiber Optic Cable

技術的なパラメーター

ケーブルタイプ（2つの繊維増加）	繊維数	ケーブル重量（参照）（kg/km）	抗張力長期/短期（n）	クラッシュ抵抗長期/短期（n/100mm）	曲げ半径静的/動的（mm）
gyqfxty73-2〜12xn	2〜12	97	600/1500	1000/3000	10 / 20d
gyqfxty73-12〜24xn	14〜24	111
gyqfxty73-26〜36xn	26〜36	148

貯蔵/動作温度：-40℃-+70℃

光学特性

ファイバータイプ	減衰（+20℃）				帯域幅		数値開口	ケーブルカットオフ波長λCC
ファイバータイプ	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	数値開口	ケーブルカットオフ波長λCC
G.652	---	---	≤0.36db/km	≤0.22db/km	---	---	---	≤1260NM
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125µm	≤3.3db/km	≤1.2db/km	---	---	≥500MHz・km	≥500MHz・km	0.200±0.015NA	---
62.5/125µm	≤3.5dB/km	≤1.2db/km	---	---	≥200MHz・km	≥500MHz・km	0.275±0.015NA	---
