Uni-Tube非金属照明防止アンチローデントファイバーケーブル

繊維、シングルモードまたはマルチモードは、高弾性PETGの緩いチューブモードに配置されています。チューブには、耐水性充填化合物が充填されています。チューブの上に、ケーブルを水密に保つために水遮断材料が適用されます。繊維強化プラスチック（FRP）バーの包装。ユニチューブの非金属照明抗ローデント光ファイバーケーブルは、ポリエチレン（PE）シースで完成しています。

お問い合わせを送信

製品説明

特性

繊維の長さを制御する精度は、ケーブルに非常に機械的および温度性能を提供します

加水分解耐性の高強度緩いチューブ

特別なチューブ充填化合物は、繊維の重要な保護を確保します

非常に横方向の圧力抵抗と柔軟性

FRPをラッピングする層により、ケーブルの引張強度が確保され、ゆるい浴槽に適した保護があります

ポリエチレンの外側シースは、UV安定化能力が高い

設置と操作の接地中に完全に誘電ケーブルは必要ありません。電子的な影響やケーブルは排除されます

基準

GYQFXTYケーブルは、IEC 60794-1と同様に、標準のYD/T 769-2010に準拠しています。

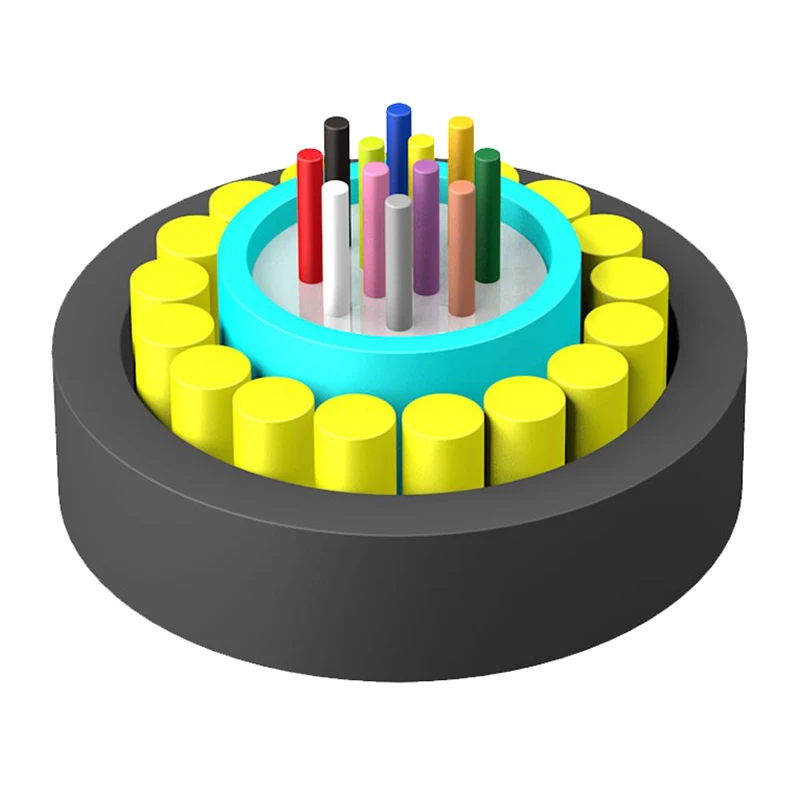

構造図

1.ファイバー

2.ルースチューブ

3.FRP

4.チューブ充填材

5.ケーブル充填材

6.PEアウターシース

Uni-tube Non-metallic Lighting Anti-rodent Fiber Optic Cable

技術的なパラメーター

ケーブルタイプ（2つの繊維増加）	繊維数	ケーブル重量（参照）（kg/km）	抗張力長期/短期（n）	クラッシュ抵抗長期/短期（n/100mm）	曲げ半径静的/動的（mm）
gyqfxty-2〜12xn	2〜12	66	600/1500	300/1000	10d/20d
gyqfxty-14〜18xn	14〜18	79
gyqfxty-26〜36xn	26〜36	86

貯蔵/動作温度：-40℃-+70℃

光学特性

ファイバータイプ	減衰（+20℃）				帯域幅		数値開口	ケーブルカットオフ波長λCC
ファイバータイプ	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	数値開口	ケーブルカットオフ波長λCC
G.652	---	---	≤0.36db/km	≤0.22db/km	---	---	---	≤1260NM
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125µm	≤3.3db/km	≤1.2db/km	---	---	≥500MHz・km	≥500MHz・km	0.200±0.015既に	---
62.5/125µm	≤3.5dB/km	≤1.2db/km	---	---	≥200MHz・km	≥500MHz・km	0.275±0.015既に	---
