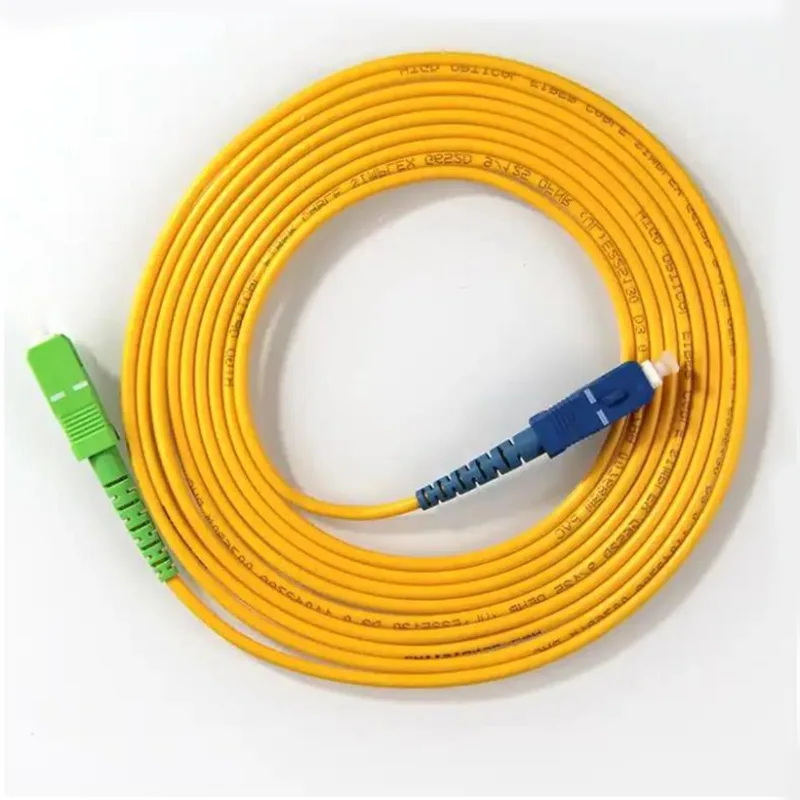

Orientalfiber 3mm ラウンド ケーブル SC/APC- SC/UPC パッチ コードは、G657A1 シングルモード ファイバーを使用して構築されており、耐屈曲性と低信号減衰の両方を必要とするアプリケーションをサポートします。外径 3.0 mm と LSZH ジャケットを備えたこのケーブルは、安全性とケーブル管理が重要な屋内環境に適しています。
中国のメーカーおよびサプライヤーとして、Orientalfiber は、各パッチ コードが工場で終端され、出荷前にテストされていることを保証します。 SC/APC コネクタと SC/UPC コネクタの組み合わせにより、さまざまなネットワーク インターフェイス間での柔軟な展開が可能になり、インストール時の互換性の問題が軽減されます。
安定したコネクタ性能
制御された光学性能
柔軟で耐久性のあるケーブル設計
安全性とコンプライアンス
| 構造物 | ユニット | 説明 |
| ファイバーモード | シングルモード：ITU-T G657A1 | |
| 繊維数 | シンプレックス | |
| 波長 | nm | 1310/1550 |
| 挿入損失 | dB | ≤0.30 |
| リターンロス | dB | ≥55(APC) ≥50(UPC) |
| タイトバッファファイバーの直径 | えーっと | 900 |
| タイトバッファーファイバーの色 | 白 | |
| ケーブルジャケットの色 | 黄色 | |
| ケーブルジャケットの材質 | LSZH | |

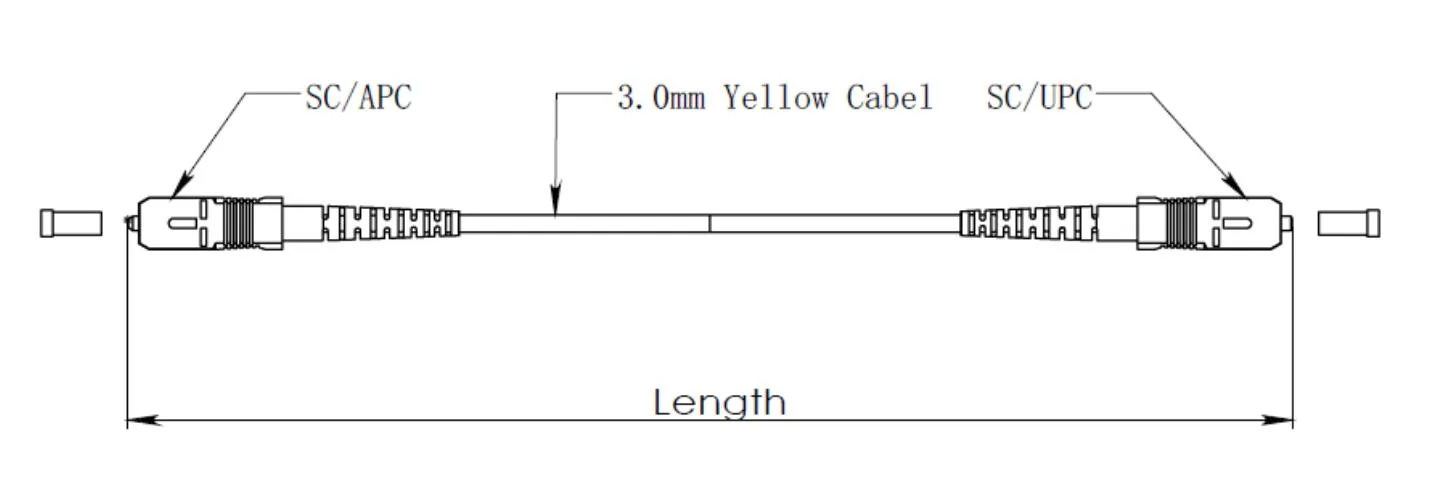

| ケーブル直径 | mm | Φ3.0±0.20 |
| 長さ | m | 3.0 +0.1/-0 |
| コネクタの種類 | SC/APC (緑) SC/UPC (青) | |
| 端面研磨 | APC と UPC | |
| フェルール材質 | セラミック | |
| 接続再現性 | > 800回 | |
| 最小曲げ半径 | mm | 20以上 |
| ファイバー/ケーブル保持力を満たす | N | 5N/sで50N±2N、持続時間120秒 |
| 動作温度 | ℃ | -25℃～+65℃ |
| 保管温度 | ℃ | -25℃～+65℃ |
| アイテム | 仕様 | |
| 緻密な緩衝繊維 | 繊維数 | 1 |
| ファイバーの種類 | G.657A1 | |
| 繊維の色 | 青 | |
| 材料 | LSZH | |
| 直径 | Φ0.9±0.05mm | |
| タイトバッファー カラー | 白 | |
| 強化メンバー | 材料 | ポリエステル糸 |
| アウターシース | 材料 | LSZH |
| 直径 | Φ3.0±0.2mm | |
| 外装シース色 | 黄色 | |
| インクマーク | 色 | 黒 |
ケーブル ファイバ (完成したケーブルのファイバ) のすべての特性は、少なくとも ITU-T 勧告 G.657A1 に準拠し、次のとおりである必要があります。
| アイテム | 仕様 |
| ファイバーの種類 | シングルモード |
| 繊維素材 | ドープされたシリカ |
| 減衰係数 @1310nm @1383nm @1460nm @ 1550nm @1625nm |
≤ 0.35dB/km ≤ 0.35dB/km ≤ 0.25dB/km ≤ 0.21dB/km ≤ 0.23dB/km |
| ケーブルカットオフ波長 | ≤ 1260nm |
| 零分散波長 | 1300～1324nm |
| ゼロ分散スロープ | ≤ 0.092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0.1ps/km1/2 |
| 波長分散 @1285～1330nm @1271～1360nm @ 1550nm @1625nm |
≤3 ps/(nm.km) ≤5.3 ps/(nm.km) ≤18.0 ps/(nm.km) ≤22 ps/(nm.km) |
| モードフィールド直径 @ 1310 nm | 8.8±0.4μm |
| コア/クラッド同心度誤差 | ≤ 0.5μm |
| クラッド直径 | 125.0±0.7μm |
| クラッドの非真円性 | ≤5% |
| 一次コーティング直径 | 242±7μm |
| 同心性 一次コーティング / コーティング | ≤10μm |
| コーティングの非真円性 | ≤0.7% |
| ケーブル曲げ損失による減衰 1回転1半径10mm 10回転 1半径15mm |
1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km |
各 Orientalfiber 3mm ラウンド ケーブル SC/APC- SC/UPC パッチ コードは、挿入損失と反射損失の検証を含む 100% 工場テストを受けています。構造化された生産プロセスを持つ中国の工場として、Orientalfiber は、大規模な調達およびエンジニアリング プロジェクトにとって重要である、バッチ間で一貫した品質を維持することに重点を置いています。
Jiangsu Xuben Photoelectric Technology Co., Ltd は 4 つの工場を持つグループ会社で、屋内光ファイバー ケーブル、屋外ケーブル、ODN 光コンポーネント、光ネットワーク機器をカバーしています。総生産面積は15,000平方メートルに達し、年間生産額は2,000万ドルに達します。
同社は、電気通信事業者、放送システム、産業用通信プロジェクトに完全な光ファイバー ネットワーク ソリューションを提供しています。製品は、電力システム、鉄道輸送、高速道路、大規模インフラストラクチャ ネットワークで広く使用されています。
ISO9001 品質管理システムと ISO45001 労働安全衛生認証により、同社は標準化された生産および品質管理プロセスを維持しています。 Orientalfiber 3mm ラウンド ケーブル SC/APC- SC/UPC パッチ コードは、国内市場と国際市場の両方に供給され、さまざまな中規模および大規模なエンジニアリング プロジェクトをサポートしています。
SC/APC コネクタと SC/UPC コネクタの違いは何ですか?
SC/APC コネクタは角度の付いた端面 (通常 8 度) を備えているため、後方反射が低減され、高精度の光学システムに適しています。 SC/UPC コネクタは表面が平らに研磨されており、一般的なネットワーク接続でよく使用されます。
ケーブルの長さはカスタマイズできますか?
はい、Orientalfiber 3mm ラウンド ケーブル SC/APC- SC/UPC パッチ コードは、さまざまな設置要件に合わせてカスタマイズされた長さをサポートしています。
このパッチコードは屋内環境に適していますか?
はい、LSZH ジャケット素材は屋内での使用、特に防火性と低発煙が要求される環境での使用に適しています。
コネクタは何回再利用できますか?
このコネクタは、通常の使用条件下で 800 回を超える嵌合サイクルをサポートし、安定した光学性能を維持します。
