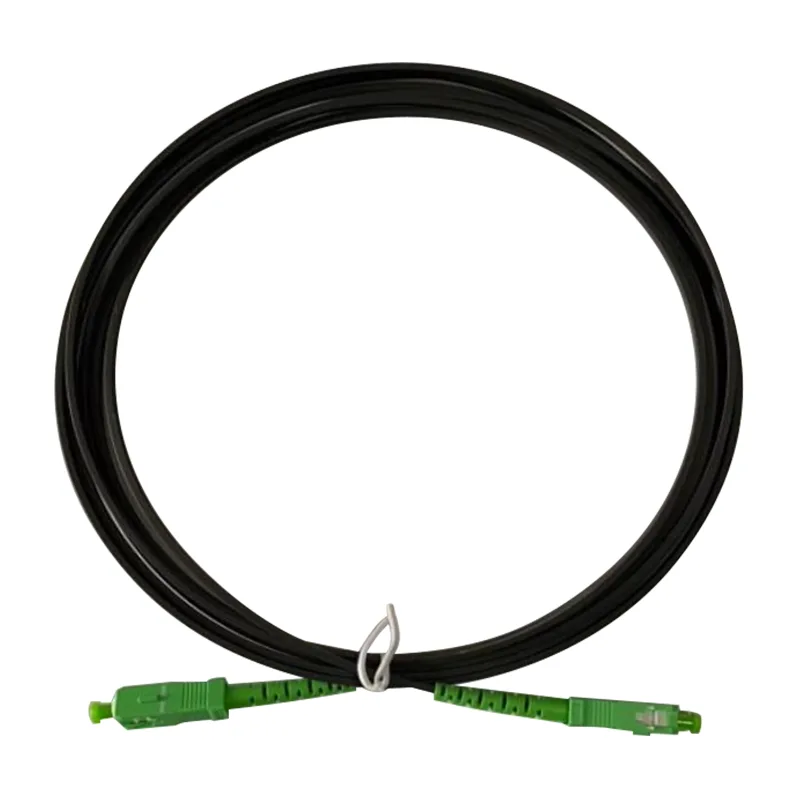

のOrientalfiber 3mm ラウンド ケーブル SC/APC- SC/APC パッチ コード現代の高速通信インフラストラクチャにおける重要なリンクを表します。 Jiangsu Xuben Photoelectric Technology グループの主要部門である Orientalfiber によって製造されたこれらのパッチコードは、広範な研究と大容量製造の結果です。 15,000 平方メートルに及ぶ生産面積と ISO9001 認証を取得した Orientalfiber は、すべてのケーブルが世界的なデータ伝送の厳しい要求を確実にサポートします。ソースを選択すると、Orientalfiber 3mm ラウンド ケーブル SC/APC- SC/APC パッチ コード、あなたは年間 2,000 万ドルの生産量とプロレベルの信頼性で評判のグループによって支援された製品に投資しています。
のデザインOrientalfiber 3mm ラウンド ケーブル SC/APC- SC/APC パッチ コード物理的耐久性を最大化しながら信号干渉を最小限に抑えることに重点を置いています。 G657A1 シングルモード ファイバを利用することで、これらのケーブルは、狭いスペースでの複雑な配線に不可欠な優れた耐屈曲性を実現します。
コア構造の特徴
の多用途性Orientalfiber 3mm ラウンド ケーブル SC/APC- SC/APC パッチ コード商用データハブから公共施設の監視に至るまで、さまざまな一か八かの環境に導入できます。
データセンターとイーサネットネットワーク
高密度データセンターでは、ケーブル管理が最優先事項となります。 3 mm の丸型プロファイルは、パッチ パネル接続に必要な柔軟性を維持しながら、より細いコードに代わる堅牢な代替品となり、潰れに対する優れた保護を提供します。
FTTHおよび電気通信サービス
Fiber-to-the-Home (FTTH) プロジェクトの場合、これらのパッチ コードは光配信ネットワークと加入者の機器の間のギャップを橋渡しします。ビデオ、データ、音声サービスを同時に処理できるため、最新のブロードバンド プロバイダーにとって欠かせないものとなっています。
産業およびインフラプロジェクト
Orientalfiber 製品は、標準的なオフィス ネットワークを超えて、電力システム、鉄道交通、高速道路通信などで広く使用されています。の耐久性Orientalfiber 3mm ラウンド ケーブル SC/APC- SC/APC パッチ コード産業用フロントエンド接続の要求の厳しい環境でも安定した動作を保証します。
Jiangsu Xuben Photoelectric Technology グループの一員として、Orientalfiber は 4 つの専門工場を運営しています。屋内ケーブル、屋外ケーブル、ODN コンポーネント、ネットワーク機器をカバーするこの垂直統合により、総合的な品質管理が可能になります。

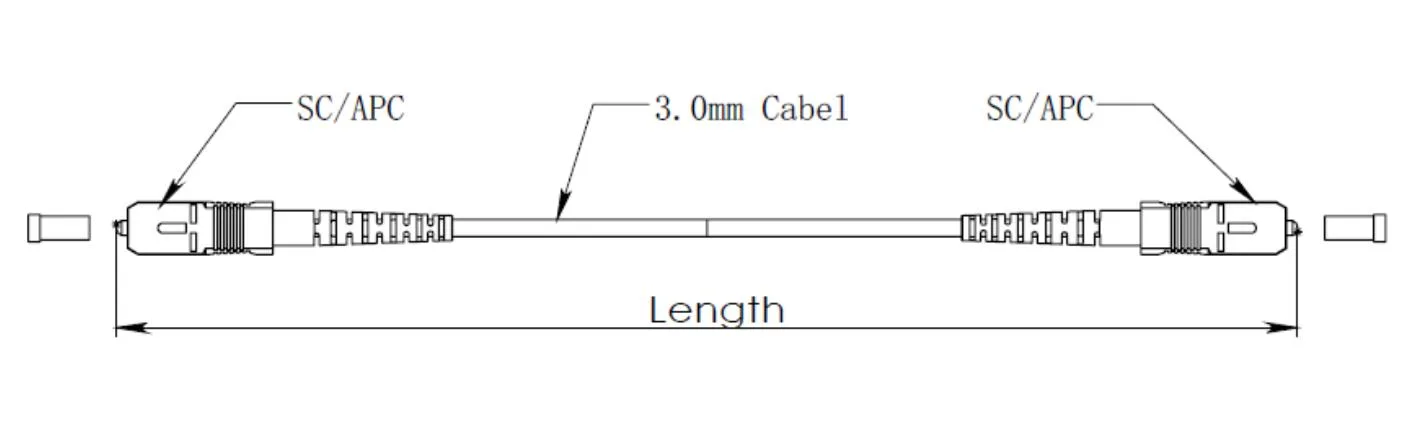

| 構造物 | ユニット | 説明 |
| ファイバーモード | シングルモード：ITU-T G657A1 | |
| 繊維数 | シンプレックス | |
| 波長 | nm | 1310/1550 |
| 挿入損失 | dB | ≤0.30 |
| リターンロス | dB | ≥55 |
| バッファーファイバーの直径 | えーっと | 900 |
| バッファーファイバーの色 | 青 | |
| ケーブルジャケットの色 | 黒 | |
| ケーブルジャケットの材質 | LSZH | |
| 誘電 | HDPE絶縁 | |
| ケーブル直径 | mm | Φ3.0±0.20 |
| 長さ | m | 10 +0.5/-0 30 +0.5/-0 50 +0.5/-0 75 +1/-0 100 +1/-0 |
| コネクタの種類 | SC/APC（緑） | |
| 端面研磨 | APC | |
| フェルール材質 | セラミック | |
| 接続再現性 | > 800回 | |
| 最小曲げ半径 | mm | 20以上 |
| ファイバー/ケーブル保持力を満たす | N | 5N/sで50N±2N、持続時間120秒 |
| 動作温度 | ℃ | 0℃～+50℃ |
| 設置温度 | ℃ | -30℃～+60℃ |
| 保管温度 | ℃ | -30℃～+60℃ |

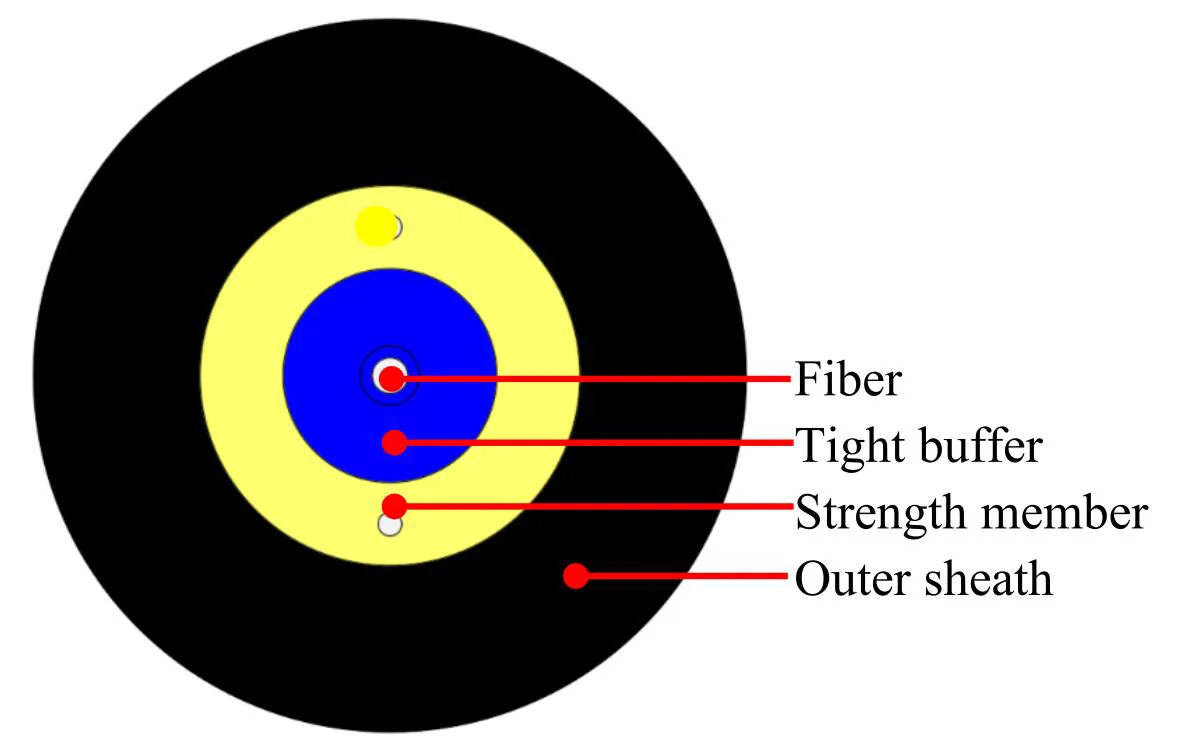

| アイテム | 仕様 | |
| 緻密な緩衝繊維 | 繊維数 | 1 |
| ファイバーの種類 | G.657A1 | |
| 繊維の色 | 青 | |
| 材料 | LSZH | |
| 直径 | Φ0.9±0.05mm | |
| タイトバッファー カラー | 青 | |
| 強化メンバー | 材料 | アラミド糸 |
| アウターシース | 材料 | LSZH |
| 直径 | Φ3.0±0.2mm | |
| 外装シース色 | 黒 | |
| インクマーク | 色 | 白 |
ケーブル ファイバ (完成したケーブルのファイバ) のすべての特性は、少なくとも ITU-T 勧告 G.657A1 に準拠し、次のとおりである必要があります。
| アイテム | 仕様 |
| ファイバーの種類 | シングルモード |
| 繊維素材 | ドープされたシリカ |
| 減衰係数 @1310nm @1383nm @1460nm @ 1550nm @1625nm |
≤ 0.35dB/km ≤ 0.35dB/km ≤ 0.25dB/km ≤ 0.21dB/km ≤ 0.23dB/km |
| ケーブルカットオフ波長 | ≤ 1260nm |
| 零分散波長 | 1300～1324nm |
| ゼロ分散スロープ | ≤ 0.092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0.1ps/km1/2 |
| 波長分散 @1285～1330nm @1271～1360nm @ 1550nm @1625nm |
≤3 ps/(nm.km) ≤5.3 ps/(nm.km) ≤18.0 ps/(nm.km) ≤22 ps/(nm.km) |
| モードフィールド直径 @ 1310 nm | 8.8±0.4μm |
| コア/クラッド同心度誤差 | ≤ 0.5μm |
| クラッド直径 | 125.0±0.7μm |
| クラッドの非真円性 | ≤5% |
| 一次コーティング直径 | 242±7μm |
| 同心性 一次コーティング / コーティング | ≤10μm |
| コーティングの非真円性 | ≤0.7% |
| ケーブル曲げ損失による減衰 1回転1半径10mm 10回転 1半径15mm |
1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km |
この Orientalfiber パッチ コードの SC/APC コネクタの違いは何ですか?
APC (Angled Physical Contact) 研磨は、フェルール端面に 8 度の角度を付けています。この設計により、後方反射がファイバー クラッドに確実に吸収され、標準の UPC コネクタと比較して優れたリターン ロスが実現されます。これは、高忠実度のビデオや長距離データ伝送に不可欠です。
Orientalfiber 3mm ラウンド ケーブル SC/APC-SC/APC パッチ コードの長さはカスタマイズできますか?
はい。当社では 10m、30m、50m、75m、100m などの標準長さを提供していますが、Orientalfiber では、特定の建築要件や独自のエンジニアリング プロジェクトに合わせてカスタマイズされた長さのオプションも提供しています。
このケーブルはライザーまたは水平用途に適していますか?
絶対に。 LSZH ジャケットと直径 3 mm は、商業用建物および住宅用建物内のバックボーン、水平、ライザー設置の安全性と構造要件を満たすように特別に設計されています。
Orientalfiber は大規模なエンジニアリング プロジェクトをどのようにサポートしますか?
当社グループの4工場体制により、トータルな光ファイバーネットワークソリューションを提供します。これには、Orientalfiber 3mm ラウンド ケーブル SC/APC-SC/APC パッチ コードだけでなく、周囲の ODN コンポーネントや本格的な展開に必要なアクティブ機器も含まれます。
