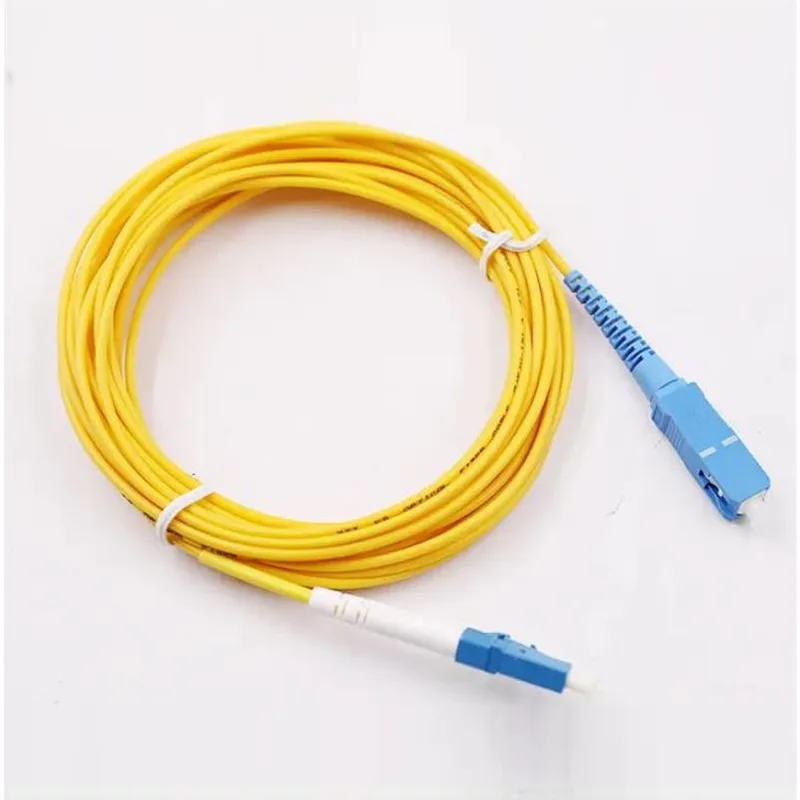

従来のSC/UPC-LC/UPC 3.0mmパッチコード

Orientalfiber 従来の SC/UPC-LC/UPC 3.0mm パッチ コードは、両端に SC/UPC および LC/UPC コネクタを備えたシングルモード光ファイバー パッチ コードで、直径 3.0mm のケーブル ジャケットが特徴です。これらのパッチコードは 100% 工場で終端およびテストされており、一貫したパフォーマンスと安定した信号伝送を保証します。この製品は、環境に優しく安全な低煙ゼロハロゲン (LSZH) ジャケット素材を採用しており、屋内および半屋外のさまざまな用途シナリオに適しています。 Orientalfiber 従来の SC/UPC-LC/UPC 3.0mm パッチ コードは、信頼性の高い品質と長い耐用年数を備え、光ネットワーク接続の基本的なニーズを満たすように設計されています。

コア機能

1.高精度コネクタ：パッチコードには高精度SCおよびLC単光ファイバコネクタが装備されており、セラミックフェルールを採用して光ファイバの正確な位置合わせを確保し、信号損失を低減し、信号伝送の安定性を向上させます。コネクタはプッシュプルラッチ機構を採用しており、抜き差しが簡単で、使用中の偶発的な抜けを効果的に防止できます。

2. UPC端面研磨：コネクタの端面はUPC技術で研磨されており、微細な凸面を持ち、光ファイバーの端面間の良好な接触を確保し、後方反射を低減し、リターンロスは50dB以上で、高速かつ長距離の信号伝送の要件を満たします。

3. 単一ファイバー設計: Orientalfiber 従来の SC/UPC-LC/UPC 3.0 mm パッチ コードのすべてのコネクタは単一ファイバー コネクタであり、シングルモード光信号伝送に適しており、ITU-T G652D シングルモード ファイバーに適合しており、さまざまな高速光ネットワーク システムで使用できます。

4.カスタマイズ可能な長さ：顧客のニーズに応じてカスタマイズ可能な長さのサービスを提供しており、標準長さは5m（許容差+0.3/-0m）で、さまざまなネットワークプロジェクトのさまざまなレイアウトニーズを満たすために他の長さもカスタマイズできます。

5. 厳格な工場テスト：各 Orientalfiber 従来型 SC/UPC-LC/UPC 3.0mm パッチ コードは、工場出荷前に 100% 工場での終端処理と、挿入損失、反射減衰量、その他の重要な性能指標を含むテストを受け、各製品が関連規格を満たしていることを確認し、出荷後すぐに使用できることを保証します。

6.ROHS準拠：この製品はROHS環境基準に準拠しており、有害物質が含まれておらず、環境に優しく安全であり、データセンターや住宅地などのさまざまな環境に敏感なエリアで使用できます。

アプリケーションシナリオ

Orientalfiber 従来の SC/UPC-LC/UPC 3.0mm パッチ コードは、主に次の分野を含むさまざまな光ネットワーク シナリオで広く使用されています。

• データセンター：データセンター内のサーバー、スイッチ、ストレージデバイス、その他の機器間の高速光信号接続に使用され、高帯域幅の伝送ニーズをサポートし、データセンターの安定した運用を保証します。

●イーサネット用途：さまざまな規模のイーサネットシステムに適しており、ネットワーク機器間の高速かつ安定したデータ伝送を実現し、ネットワークの効率と信頼性を向上させます。

• FTTH アプリケーション: 光回線端末 (OLT) と光ネットワーク ユニット (ONU) を接続するファイバー・ツー・ザ・ホーム (FTTH) システムで使用され、住民や企業に高速ブロードバンド サービスを提供します。

• バックボーン、水平およびライザーの用途: 建物総合配線システムのバックボーン、水平およびライザーのケーブル配線に適用され、異なるフロアおよび異なるエリア間の光信号の接続を実現し、大規模なネットワーク レイアウトのニーズに対応します。

• ビデオ、データ、音声サービス: ビデオ、データ、音声信号の伝送に使用され、クリアで安定した信号伝送が保証され、ラジオ、テレビ、ビデオ監視などの通信システムに適しています。

・試験装置用途：光試験装置の接続ケーブルとして使用され、試験結果の精度と信頼性を確保し、光通信製品の研究開発や試験に広く使用されています。

ケーブルの構造と材質

Orientalfiber 従来型 SC/UPC-LC/UPC 3.0mm パッチコードは、内部に 900μm のバッファファイバーを備えた合理的なケーブル構造を採用しており、光ファイバーコアを効果的に保護し、光ファイバーへの外力の影響を軽減します。緩衝繊維は白色なので、施工時やメンテナンス時に識別しやすくなっています。

ケーブルジャケットは黄色で、難燃性、低煙、無毒の特性を持つ低煙ゼロハロゲン（LSZH）素材で作られています。火災の場合でも有害なガスを放出しないため、人員や機器の安全を効果的に保護できます。ケーブル径はΦ3.0±0.20mmで柔らかく曲げやすく、最小曲げ半径は20mm以上と狭い場所での配線に便利です。

製品の利点

信頼できるパフォーマンス

Orientalfiber 従来の SC/UPC-LC/UPC 3.0mm パッチコードは、高品質の素材と精密製造技術を採用しており、挿入損失 ≤0.25dB、リターンロス ≥50dB (UPC) で、低損失で安定した信号伝送を保証します。接続再現性は800回以上、ファイバ/ケーブルの保持力は5N/s、120秒で50N±2Nを満たしており、さまざまな環境での長期使用に適応します。

幅広い環境適応性

本製品は、動作温度範囲が-20℃～+70℃、保存温度範囲が-40℃～+85℃と幅広く、高温、低温、多湿環境などのさまざまな過酷な環境条件に適応でき、屋内および半屋外での使用に適しています。

設置とメンテナンスが簡単

パッチコードのSCコネクタとLCコネクタには、抜き差しが容易で片手で操作できるプッシュプルラッチ機構を採用しており、施工やメンテナンスの効率が向上します。標準化された設計により優れた互換性が保証され、コネクタは他の標準的な SC/UPC および LC/UPC アダプタおよび機器と使用できます。

費用対効果が高い

専門メーカーとして、Orientalfiber は独自の完全な生産チェーンを持っており、生産コストを効果的に管理できます。従来の SC/UPC-LC/UPC 3.0mm パッチ コードは、手頃な価格で高品質のパフォーマンスを提供し、大規模なネットワーク プロジェクトや長期使用にとってコスト効率が高くなります。

技術仕様:

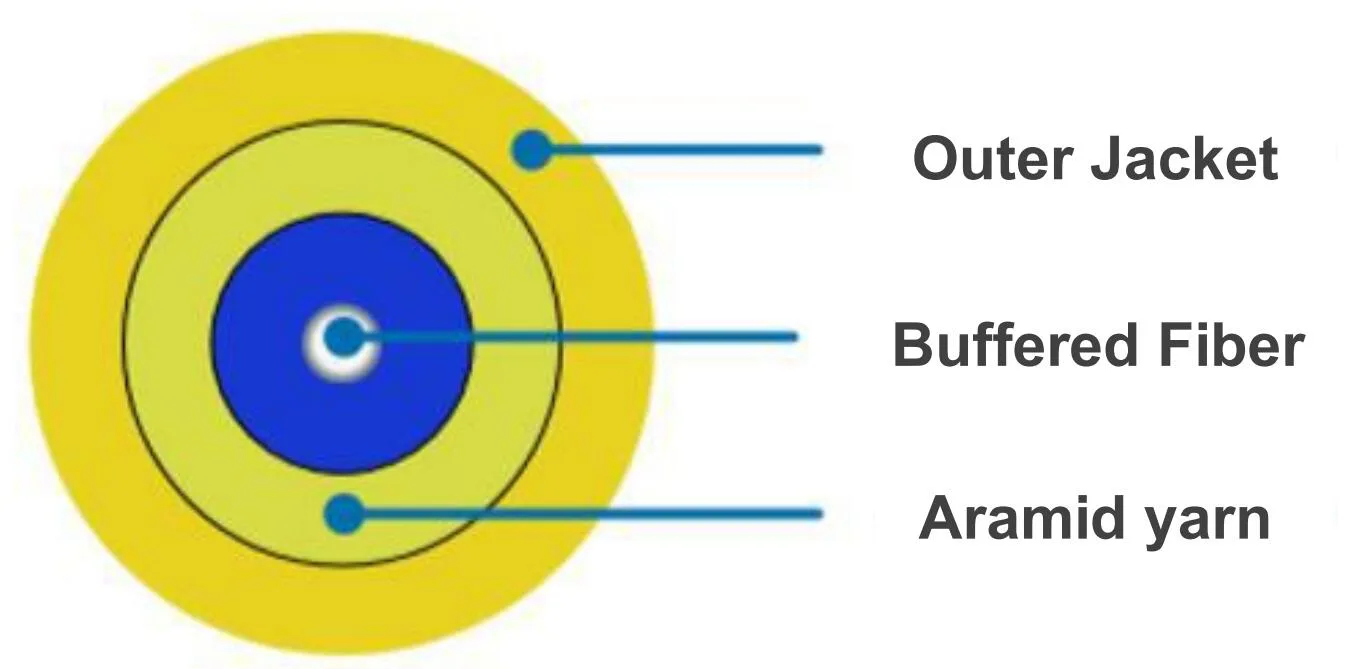

ケーブル構造:

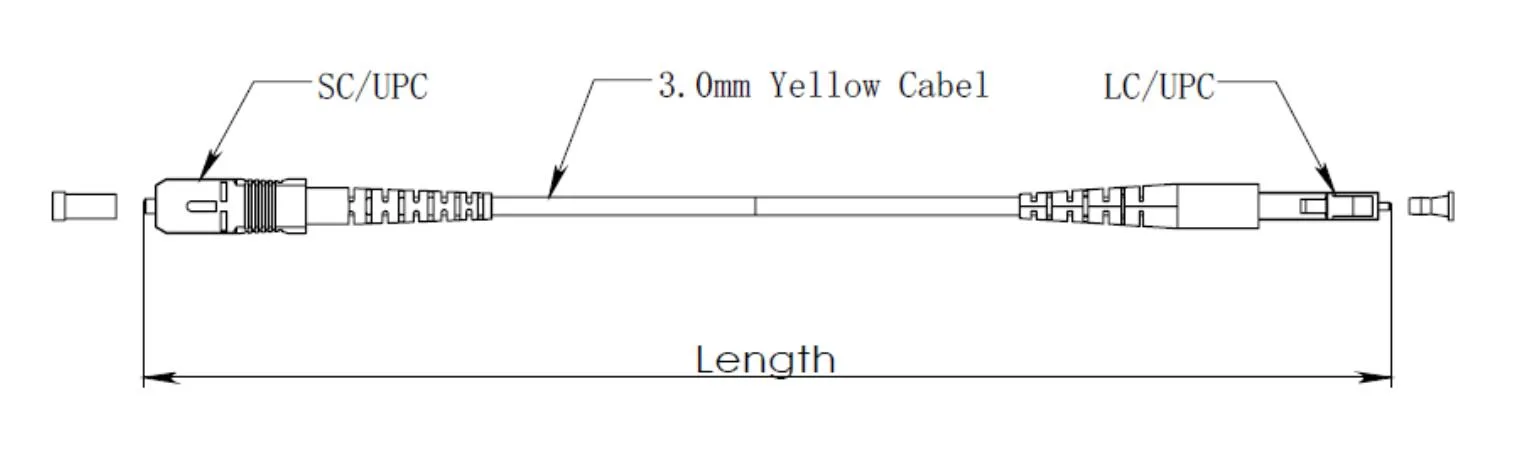

寸法図:

FAQ（よくある質問）

Q1: Orientalfiber 従来型 SC/UPC-LC/UPC 3.0mm パッチ コードの長さはカスタマイズできますか?

A1: はい、カスタマイズ可能な長さのサービスを提供しています。標準の長さは 5 メートルですが、特定のニーズに応じて他の長さもカスタマイズできます。カスタマイズの詳細については、弊社の営業チームにお問い合わせください。

Q2: SC/UPC コネクタと LC/UPC コネクタの違いは何ですか?

A2: SC/UPC コネクタは長方形のシェルを持ち、プッシュプル ラッチ機構を採用しているため、抜き差しが簡単で実装密度が高くなります。 LC/UPC コネクタはサイズが小さく、フェルール直径が 1.25 mm で、SC コネクタの半分であり、データ センターなどの高密度設置シナリオに適しています。どちらのコネクタもUPC端面研磨を採用しており、良好な信号伝送性能を確保できます。

Q3: Orientalfiber の従来型 SC/UPC-LC/UPC 3.0mm パッチ コードは屋外での使用に適していますか?

A3: 本製品は主に屋内および半屋外での使用を目的としています。 LSZH ジャケット素材には、一定の防水性と老化防止特性がありますが、厳しい天候の屋外環境で長期間使用することはお勧めできません。屋外用途の場合は、屋外専用の光ファイバーパッチコードを選択することをお勧めします。

Q4: パッチコードの品質を保証するにはどうすればよいですか?

A4: 当社では厳格な品質管理手順を設けています。各パッチコードは工場で 100% 終端処理され、挿入損失、反射減衰量、コネクタの性能、その他の指標を含むテストが行​​われます。同時に、同社は ISO9001 品質マネジメントシステム認証を取得しており、生産プロセスが国際基準を満たしていることを保証し、各製品が工場出荷前に品質要件を満たしていることを保証します。

Q5: Orientalfiber 従来型 SC/UPC-LC/UPC 3.0mm パッチ コードの納期はどれくらいですか?

A5: 納期は注文数量とカスタマイズ要件によって異なります。標準長さの商品の場合、納期は通常3～7営業日です。大量注文またはカスタマイズされた製品の場合、納期は適切に延長され、注文を受け取った後、当社の営業チームが具体的な納期を確認します。
