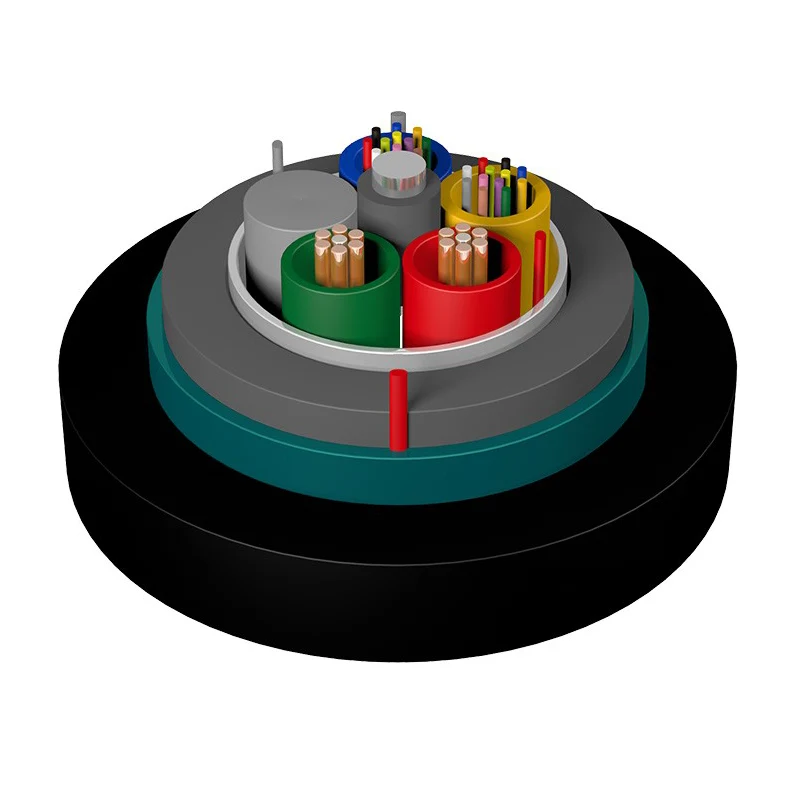

ハイブリッド光学および電気ストランドルースチューブケーブルGDTA53

ハイブリッド光学および電気鎖のルースチューブケーブルGDTA53は、高弾性プラスチックで作られ、フィラーで満たされた緩いチューブに覆われています。光ケーブルの中心は、金属補強コアです。チューブと銅線（必要な仕様）は、中央の補強コアの周りにねじれて、ケーブルコアを形成します。ケーブルコアには光ケーブルフィラーが充填され、ラミネートアルミニウムテープで装甲されています。その後、PEインナーシースが押し出され、波形鋼テープで装甲され、最後にPEアウターシースが押し出されます。

お問い合わせを送信

製品説明

特徴

●優れた機械的および温度性能。

●電源と信号の送信の問題を解決し、機器の電源の集中監視とメンテナンスを提供します。

●電源の管理性を改善し、電源の調整とメンテナンスを減らします。

●調達コストを削減し、建設コストを節約します。

●主に、分散ベースステーションのDCリモート電源システムにおけるBBUとRRU間の接続に使用されます。

●地下設置に適しています

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTA53

技術的特性

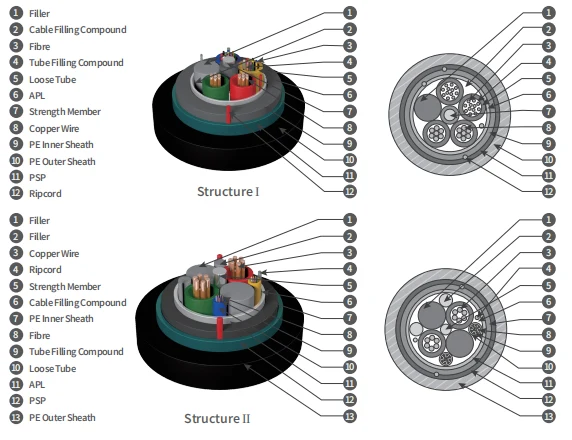

タイプ	O.D. （mm）	重さ（kg/km）	抗張力長期/短期（n）	打ち砕く長期/短期（N/100mm）	構造
GDTA53-02-24XN+2*1.5	15.1	290	1000/3000	1000/3000	構造i
GDTA53-02-24XN+2*2.5	15.5	312	1000/3000	1000/3000	構造i
GDTA53-02-24XN+2*4.0	18.2	358	1000/3000	1000/3000	構造II
GDTA53-02-24XN+2*5.0	18.6	390	1000/3000	1000/3000	構造II
GDTA53-02-24XN+2*6.0	19.9	435	1000/3000	1000/3000	構造II
GDTA53-02-24XN+2*8.0	20.8	478	1000/3000	1000/3000	構造II

導体の電気性能

断面（mm²)	マックス。単一導体のDC耐性（20℃）（ω/km）	断熱抵抗（20℃）（MΩ.km）	誘電体強度kv、dc 1min誘電体強度kv、dc 1min
断面（mm²)	マックス。単一導体のDC耐性（20℃）（ω/km）	各導体と他の間の間ケーブルで接続された金属メンバー	間導体	導体間および金属製の鎧	導体間およびスチールワイヤー
1.5	13.3	5,000以上	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
