ハイブリッド光学および電気ストランドルースチューブケーブルGDTA

ハイブリッド光学および電気鎖の緩いチューブケーブルGDTAは、高弾性プラスチックで作られ、チューブ充填化合物で充填された緩いチューブに収容されています。ケーブルの中心には、金属強度のメンバーがあります。チューブと銅線（必要な仕様）は、ケーブルコアを形成するために中央強度メンバーに巻き付けられています。ケーブルコアにはケーブル充填化合物が充填され、ラミネートされたアルミニウムテープで装甲されています。次に、PEジャケットが押し出されて外側のジャケットを形成します。

お問い合わせを送信

製品説明

特徴

●優れた機械的および温度性能。

●光電気ハイブリッド設計は、電源および信号伝送の問題を解決し、機器の集中電力監視とメンテナンスを提供します。

●電力管理性を改善し、電力調整とメンテナンスを減らします。

●調達コストを削減し、建設コストを節約します。

●主に、分散型ベースステーションDCリモート電源システムのBBUとRRU間の接続に使用されます。

●パイプラインおよびオーバーヘッドの設置に適しています

技術的特性

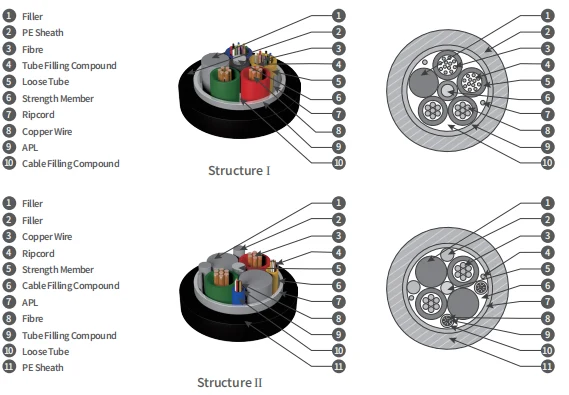

タイプ	O.D. （mm）	重さ（kg/km）	抗張力長期/短期（n）	打ち砕く長期/短期（N/100mm）	構造
GDTA-02-24XN+2×1.5	11.2	132	600/1500	300/1000	構造i
GDTA-02-24XN+2×2.5	12.3	164	600/1500	300/1000	構造i
GDTA-02-24XN+2×4.0	14.4	212	600/1500	300/1000	構造II
GDTA-02-24XN+2×5.0	14.6	258	600/1500	300/1000	構造II
GDTA-02-24XN+2×6.0	15.4	287	600/1500	300/1000	構造II
GDTA-02-24XN+2×8.0	16.5	350	600/1500	300/1000	構造II

注記：

1。XNは、繊維タイプを指します。

2。2*1.5/2*2.5/2*4.0/2*6.0/2*8.0は、銅線の数とサイズを誘導します。

3.リクエストに応じて、さまざまな数とサイズの銅線を備えたハイブリッドケーブルを提供できます。

4.リクエストに応じて、さまざまなファイブカウントを備えたハイブリッド光学および電気ストランドルースチューブケーブルGDTAを提供できます。

導体の電気性能

断面（mm²)	マックス。単一導体のDC耐性（20℃）（ω/km）	断熱抵抗（20℃）（MΩ.km）	誘電体強度KV、DC 1分強度KV、DC 1分
断面（mm²)	マックス。単一導体のDC耐性（20℃）（ω/km）	各導体と他の間の間ケーブルで接続された金属メンバー	間導体	導体間および金属製の鎧	導体間およびスチールワイヤー
1.5	13.3	5,000以上	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
