オリエンタルファイバーが提供するのは、光および電気ハイブリッド撚り線ルース チューブ ケーブル GDTS、高速データ伝送と信頼性の高い電力供給を単一の構造ユニットに統合するように設計された特殊なソリューションです。この複合ケーブルは、特にスペース効率と設置の合理化が重要な場合に、現代の電気通信インフラストラクチャの進化する需要を満たすように設計されています。

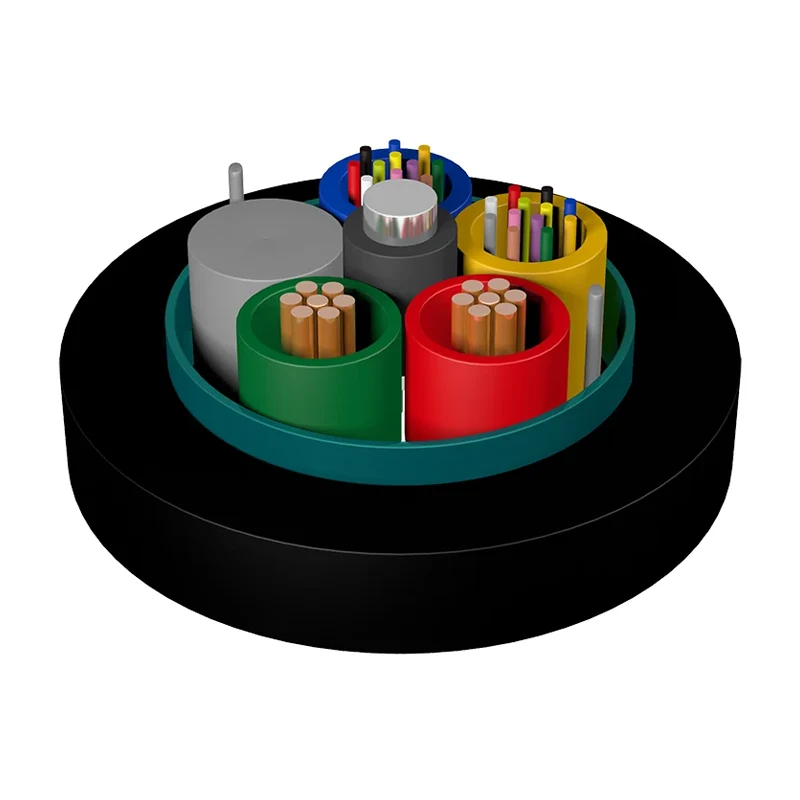

の光および電気ハイブリッド撚り線ルース チューブ ケーブル GDTS洗練された多層アーキテクチャを利用しています。その中心部では、金属製の補強部材が必要な引張強度を提供します。このセンターの周囲には高弾性プラスチックで作られたルースチューブがあり、光ファイバーと保護充填剤を収容しています。
これらのチューブと並んで、特定の電気要件に合わせて構成された絶縁銅線が統合されています。このコア アセンブリは波形スチール テープの装甲で保護されており、機械的衝撃やげっ歯類による損傷に対して堅牢な保護を提供します。構造全体は耐久性のあるポリエチレン (PE) の外側シースで仕上げられており、過酷な環境条件でも長期の安定性を確保します。
主な使用例は、オリエンタルファイバーの GDTS ケーブルは、DC リモート電源システムのビルディング ベースバンド ユニット (BBU) とリモート無線ユニット (RRU) の間の接続です。これにより、高帯域幅信号の送信と、リモート アンテナ ユニットへの必要な電力の供給を同時に行うことができます。
これは通信を超えて、光および電気ハイブリッド撚り線ルース チューブ ケーブル GDTSは、局所的な電源が利用できない、または設置が難しい鉄道交通機関、高速道路監視システム、スマート グリッド配電システムに導入されています。
を利用して、光および電気ハイブリッド撚り線ルース チューブ ケーブル GDTSプロジェクト全体の支出の大幅な削減に貢献します。必要な資材の量を減らし、設置スケジュールを短縮することで、オペレーターは調達コストと建設コストを削減できます。この合理化されたアプローチにより、混雑した導管やケーブル トレイの物理的な設置面積も最小限に抑えられます。
Jiangsu Xuben Photoelectric Technology Co., Ltd グループの一員として、オリエンタルファイバーは、屋内/屋外ケーブルおよび ODN コンポーネントの生産専用の 15,000 平方メートルのインフラストラクチャ内で稼働しています。年間生産額 2,000 万ドルを誇る同社は、ISO9001 や ISO45001 などの厳格な国際規格を遵守しています。当社の製造プロセスは精度とプロ仕様の耐久性に重点を置き、世界中の大規模エンジニアリング プロジェクトをサポートしています。
はい、内部の銅導体の数とゲージは、光および電気ハイブリッド撚り線ルース チューブ ケーブル GDTSリモート機器の特定の電圧および電流要件に基づいて調整できます。
GDTS ハイブリッド ケーブルは多用途であり、適切な張力ハードウェアが使用されていれば、パイプライン (ダクト) の展開と頭上 (空中) の設置の両方向けに設計されています。
波形スチールテープは圧壊に対する大幅な保護を提供しますが、ケーブルは都市通信ダクトでの標準的な設置方法を考慮した計算された曲げ半径を維持します。
● 優れた機械的性能と温度性能。
● 光と電気のハイブリッド設計により、電源と信号伝送の問題を解決し、機器の電源の集中監視とメンテナンスを実現します。
● 電源の管理性が向上し、電源の調整とメンテナンスが軽減されます。
● 調達コストを削減し、建設コストを節約します。
● 主に分散型基地局の DC リモート電源システムの BBU と RRU 間の接続に使用されます。
●パイプラインや架空設置に最適です。
|
タイプ |
外径 (mm) |
重さ (kg/km) |
抗張力 長期・短期(N) |
打ち砕く 長期/短期 (N/100mm) |

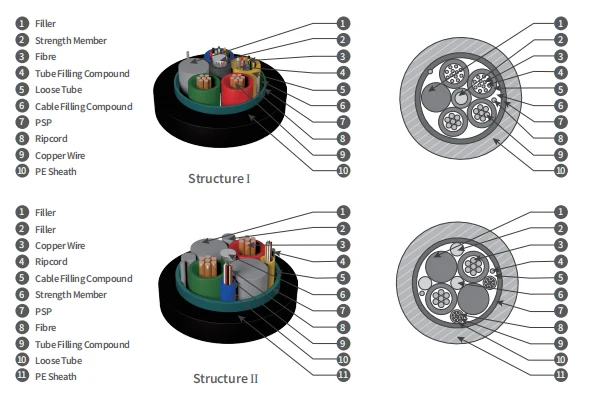

構造 |
|
GDTS-02-24Xn+2×1.5 |
11.6 |
157 |
600/1500 |
300/1000 |
構造I |
|
GDTS-02-24Xn+2×2.5 |
12.5 |
190 |
600/1500 |
300/1000 |
構造I |
|
GDTS-02-24Xn+2×4.0 |
14.6 |
241 |
600/1500 |
300/1000 |
構造Ⅱ |
|
GDTS-02-24Xn+2×5.0 |
15.0 |
282 |
600/1500 |
300/1000 |
構造Ⅱ |
|
GDTS-02-24Xn+2×6.0 |
15.7 |
300 |
600/1500 |
300/1000 |
構造Ⅱ |
|
GDTS-02-24Xn+2×8.0 |
16.9 |
383 |
600/1500 |
300/1000 |
構造II |
1. Xn はファイバーの種類を表します。
2. 2*1.5/2*2.5/2*4.0/2*6.0/2*8.0 は銅線の数とサイズを示します。
3. ご要望に応じて、さまざまな数とサイズの銅線を備えたハイブリッド ケーブルを提供できます。
4. ご要望に応じて、さまざまな心線数のハイブリッド ケーブルを提供できます。
|
断面 (mm2) |
最大。単導体の直流抵抗 (20℃)(Ω/km) |
絶縁抵抗(20℃)(MΩ.km) |
絶縁耐力 KV、DC 1min 絶縁耐力 KV、DC 1min |
||
|
各導体と他の導体の間 ケーブルに接続された金属部材 |
間 導体 |
導体間 そして金属鎧 |
導体間 そして鋼線 |
||
|
1.5 |
13.3 |
5,000以上 |
5 |
5 |
3 |
|
2.5 |
7.98 |
||||
|
4.0 |
4.95 |
||||
|
5.0 |
3.88 |
||||
|
6.0 |
3.30 |
||||
|
8.0 |
2.47 |
||||
