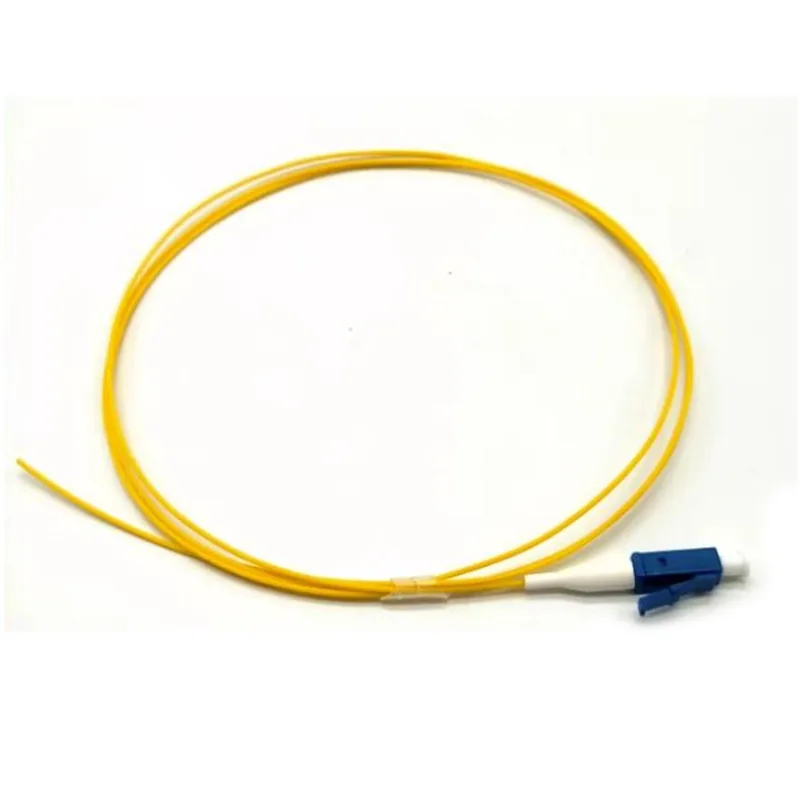

LC/UPC 0.9mm 光ファイバーピグテール

3mm Round Cable E2000/APC- LC/UPC Patch Cords are high-performance fiber optic patch cords designed for stable and efficient signal transmission in various professional network scenarios. As a core product of Orientalfiber, these patch cords integrate precise manufacturing technology and reliable material selection.

お問い合わせを送信

製品説明

Orientalfiber 3mm ラウンドケーブル E2000/APC-LC/UPC パッチコードは、現代の光ファイバーネットワーク接続のニーズを満たすように設計されています。 3 mm 丸型ケーブルは柔軟性と耐久性に優れ、限られたスペースでも配線しやすく、内部の光ファイバーを確実に保護します。 E2000/APC および LC/UPC デュアルコネクタ設計により、主流の光ファイバーデバイスとの互換性と安定した信号伝送が保証されます。各 Orientalfiber 3mm ラウンドケーブル E2000/APC-LC/UPC パッチコードは工場で終端され、一貫したパフォーマンスを確保し、信号損失のリスクを軽減するためにテストされています。 ROHS基準に準拠しており、屋内外での使用に適した無毒で環境に優しい素材を使用しています。

コア機能

精密なコネクタ設計

高精度 E2000/APC および LC/UPC コネクタを装備: E2000/APC には、信頼性の高いシナリオ向けの防塵保護カバーとロック装置が備わっています。 LC/UPC はコンパクトな 1.25 mm セラミックフェルールを使用しており、データセンターのような高密度配線に最適です。どちらも正確なファイバーの位置合わせと最小限の信号損失を保証します。

プロフェッショナル端面研磨

UPC および APC 端面研磨は、さまざまな伝送ニーズに対応します。UPC (シングルモードの反射損失 55dB 以上) は、イーサネット、データ、および音声サービスに適しています。 APC (シングルモードでリターンロス≧65dB) は、CATV および PON ネットワーク用です。 APC コネクタは緑色、UPC は青色で簡単に区別できます。

柔軟性と耐久性に優れたケーブル構造

3mm丸型ケーブルには厚い保護ジャケットが施されており、引張強度と耐摩耗性を高めています。高品質のガラスコアは、複雑な配線シナリオに対応する規格準拠の最小曲げ半径により、低減衰と安定した長距離伝送を保証します。

カスタマイズ可能で準拠

カスタマイズ可能な長さ (0.5m ～ 10m 以上が利用可能) はプロジェクト固有のニーズに対応します。すべてのパッチコードは工場で 100% テスト済み (挿入/リターンロス)、ROHS 準拠 (2011/65/EU 指令) であり、世界的な環境基準を満たしています。

幅広い互換性

SC およびその他の単心コネクタと互換性があり、シングルモード/マルチモード伝送 (G652B、G652D、OM3、OM4 など) をサポートし、さまざまな光ファイバーネットワークシステムで幅広く使用できます。

アプリケーションシナリオ

データセンター

Orientalfiber 3mm ラウンドケーブル E2000/APC-LC/UPC パッチコードは、スイッチ、ルーター、サーバー、その他のデバイスを接続するためにデータセンターで広く使用されています。コンパクトなLC/UPCコネクタは高密度配線に適しており、安定した伝送性能によりスムーズな高速データ伝送を実現し、大規模なデータ処理や保存のニーズに応えます。

イーサネットアプリケーション

イーサネットネットワークでは、パッチコードはネットワークデバイス間に信頼性の高い接続を提供し、高速データ伝送をサポートします。 UPC 端面研磨により、挿入損失が低くなり、信号減衰が低減され、企業 LAN、キャンパスネットワーク、その他のシナリオで広く使用されている 1Gbps、10Gbps、およびそれ以上の高速イーサネットシステムに適しています。

FTTHアプリケーション

Fiber-to-the-Home (FTTH) プロジェクトの場合、パッチコードは、光回線端末 (OLT)、光ネットワークユニット (ONU)、およびその他のデバイスの接続に使用されます。 APC端面研磨はPONネットワーク構造に適しており、優れたリターンロス性能を実現し、局舎とユーザー端末間の安定した信号伝送を確保し、家庭用ブロードバンドサービスの品質を向上させます。

バックボーン、水平およびライザーのアプリケーション

建物やキャンパスのネットワーク配線では、3 mm 丸型ケーブルの柔軟性と耐久性により、バックボーン配線、水平配線、ライザー配線に適しています。壁、床、天井を通って簡単に配線できるため、異なるネットワークセグメント間に信頼性の高い接続が提供され、ネットワーク全体の整合性と安定性が確保されます。

ビデオ、データ、音声サービス

パッチコードは、ビデオ、データ、音声信号の同時伝送をサポートし、信号干渉が少なく、高い伝送品質を実現します。これらは、ビデオ監視システム、放送およびビデオ制作、ボイスオーバー IP (VoIP) サービスで広く使用されており、マルチサービスネットワークの統合伝送ニーズを満たします。

試験装置の用途

光ファイバのテストシナリオでは、テスト機器 (光パワーメータ、光損失テストセットなど) をテスト対象のデバイスに接続するためにパッチコードが使用されます。高精度コネクタと安定した光学性能により、正確なテスト結果が保証されるため、光ファイバーネットワークのテストとメンテナンスに不可欠なアクセサリとなっています。

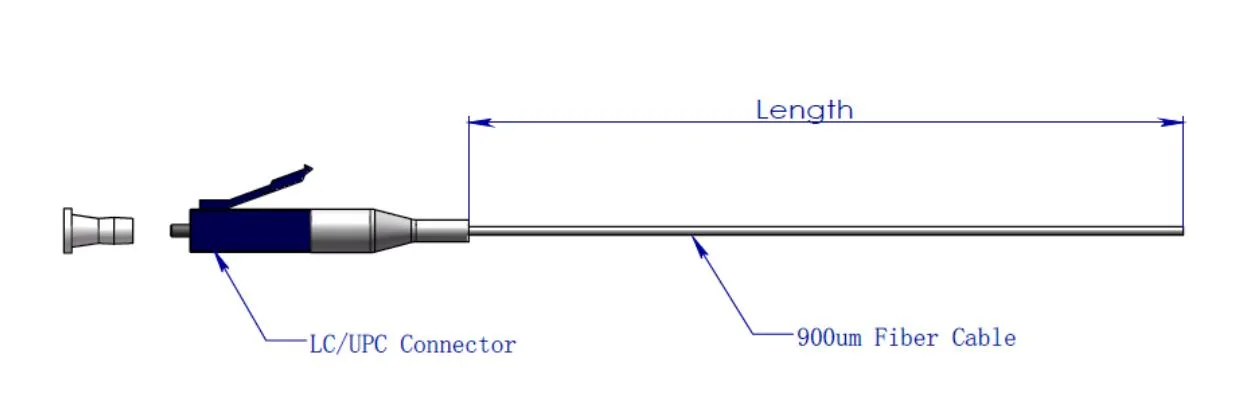

一般仕様:

構造物	説明	ユニット
繊維数	1F
ファイバーモード	シングルモード：G.652D
ファイバーカラー (250um)	透明
波長	1310/1550	nm
挿入損失	≤0.30	dB
リターンロス	50以上	dB
ケーブルジャケットの材質	LSZH (セミタイトバッファ)
ケーブルジャケットの色	白
ファイバーチューブタイプ	シンプレックス
ファイバーチューブ径(mm)	Φ0.9	mm
繊維長※1	0.6 +0.1/-0	m
コネクタの種類	LC/UPC（ブルー）
フェルール	ジルコニアセラミック
動作温度	-25～+65	℃
保管温度	-25～+65	℃
