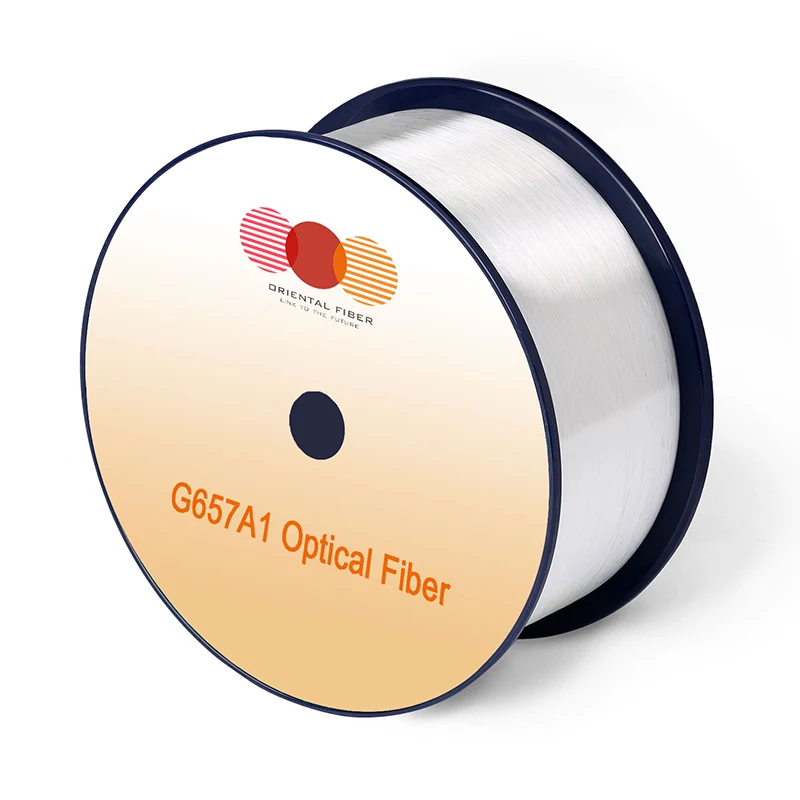

シングルモード光ファイバー G.657.A1

Orientalfiber のシングルモード光ファイバー G.657.A1 は、柔軟性、安定した伝送、簡単な設置を必要とする最新の光ファイバーネットワーク向けに設計されています。信頼できる中国のメーカーおよびサプライヤーとして、Orientalfiber は、曲げ損失に対する強い耐性と、FTTx や屋内ケーブルシステムなどの高密度導入環境での一貫したパフォーマンスを備えた、O-E-S-C-L 帯域 (1260 ～ 1625 nm) アプリケーション向けに最適化された G.657.A1 ファイバーを提供しています。

お問い合わせを送信

製品説明

シングルモード光ファイバー G.657.A1 は、小さな曲げ半径条件下でも安定した光学性能を維持できるように設計されています。従来のファイバと比較して、マクロベンド損失が大幅に低減されるため、屋内ケーブル配線、アクセスネットワーク、コンパクトな光配信システムに適しています。

実際の導入では、このファイバは、スプライスクロージャ、配電ボックス、壁に取り付けられたキャビネットなど、設置者が限られたスペースに直面する環境でよく使用されます。曲げ耐性の向上により、取り付けの感度が低下し、不適切な取り扱いによる性能低下のリスクが軽減されます。

調達における主な利点

設置リスクの軽減

シングルモード光ファイバ G.657.A1 の最適化された曲げ性能により、設置者は過剰な信号損失を引き起こすことなく、より狭い曲げ半径で作業できるようになります。これは、スペースが限られている FTTx プロジェクトや屋内ルーティングシナリオで特に役立ちます。

広帯域互換性

O-E-S-C-L 帯域 (1260 ～ 1625 nm) を完全にサポートしているため、現在および将来のネットワークアップグレードに適しています。 Lバンドアプリケーションと長距離伝送要件との互換性を保証します。

総プロジェクトコストの削減

このファイバーは、曲げに関連した損失を最小限に抑え、取り付け時のやり直し作業を減らすことで、全体的な導入コストの削減に役立ちます。また、ケーブルの保管および設置時に厳格な取り扱い条件を必要とする必要性も軽減されます。

安定した接続性能

正確な幾何学的パラメータにより、ファイバ接続時の低い接続損失と高い効率が保証されます。これは、大規模なネットワーク構築プロジェクトにとって重要です。

代表的な用途

FTTx アクセスネットワーク

シングルモード光ファイバ G.657.A1 は、急な曲がりや高密度のルーティングが一般的な、光ファイバから家庭への導入および光ファイバから建物への導入で広く使用されています。

屋内高速光ケーブル配線

コンパクトなケーブル管理が必要なビル、データセンター、オフィス環境内の高速データ伝送に適しています。

専用ショートピッチケーブル

複雑な配線システムで使用されるリボンケーブルやマイクロケーブルなど、曲げ半径の要件が厳しいケーブルに最適です。

高性能光ネットワーク

低PMDでの長距離および高ビットレート伝送をサポートし、バックボーンおよびアクセスネットワーク層で安定したパフォーマンスを保証します。

仕様

特徴		条件	仕様値	単位
光学特性
減衰		1310nm	≤0.35	[dB/km]
		1383nm(H2エージング後)	≤0.35	[dB/km]
		1460nm	≤0.25	[dB/km]
		1550nm	≤0.21	[dB/km]
		1625nm	≤0.23	[dB/km]
減衰と波長の関係最大。 α差		1285～1330nm（1310nmを基準）	≤0.03	[dB/km]
減衰と波長の関係最大。 α差		1525～1575nm（1550nmを基準）	≤0.02	[デシベル/km]
分散係数		1285～1340nm	-3.5～3.5	[ps/(nm・km)]
		1550nm	≤18	[ps/(nm・km)]
		1625nm	≤22	[ps/(nm・km)]
零分散波長(λ0)		--	1300-1324	[nm]
ゼロ分散スロープ(S0)		--	≤0.092	[ps/(nm2・km)]
代表値		--	0.086	[ps/(nm2・km)]
PMD	最大個別ファイバー	--	≤0.1	[ps/√km]
	リンク設計値 (M=20，Q=0.01%) (M=20、Q=0.01%)	--	≤0.06	[ps/√km]
	代表値	--	0.04	[ps/√km]
ケーブルカット波長 (Λcc)		--	≤1260	[nm]
モードフィールド直径(MFD)		1310nm	8.4-9.2	[μm]
モードフィールド直径(MFD)		1550nm	9.3-10.3	[μm]
有効群屈折率(Neﬀ )		1310nm	1.466	--
有効群屈折率(Neﬀ )		1550nm	1.467	--
点の不連続性		1310nm	≤0.05	[データベース]
点の不連続性		1550nm	≤0.05	[データベース]
幾何学的特徴
クラッド直径		--	125.0±0.7	[μm]
クラッドの非真円性		--	≤0.7	[%]
コーティング径		--	235-245	[μm]
コーティングとクラッドの同心度誤差		--	≤12.0	[μm]
コーティングの非真円性		--	≤6.0	[%]
コアとクラッドの同心度誤差		--	≤0.5	[μm]
カール(半径)		--	≥4	[メートル]
納品までの長さ		--	50.4まで	[km/リール]
環境特性		1310nm、1550nm、1625nm
温度依存性による減衰		-60℃～+85℃	≤0.05	[デシベル/km]
温湿度サイクルによる減衰		-10°C ～ +85°C、98% RH	≤0.05	[デシベル/km]
水浸依存による減衰		23℃、30日間	≤0.05	[デシベル/km]
湿熱依存性による減衰		85°C、85% RH、30日間	≤0.05	[デシベル/km]
乾熱老化		85℃、30日間	≤0.05	[デシベル/km]
機械的仕様
実証試験		--	≥9.0	[N]
		--	≥1.0	[%]
		--	≥100	[クプシ]
		--	--	--
マクロベンドによる損失	半径 15 mm のマンドレルを 10 回転	1550nm	≤0.25	[データベース]
	半径15mmのマンドレルを10回転	1625nm	≤1.0	[データベース]
	1 半径 10 mm のマンドレルを回転させる	1550nm	≤0.75	[データベース]
	1 半径 10 mm のマンドレルを回転させる	1625nm	≤1.5	[データベース]
コーティング剥離力		典型的な平均力	1.5	[N]
コーティング剥離力		ピークフォース	1.3～8.9	[N]
動的疲労パラメータ (nd)		--	20以上	--
