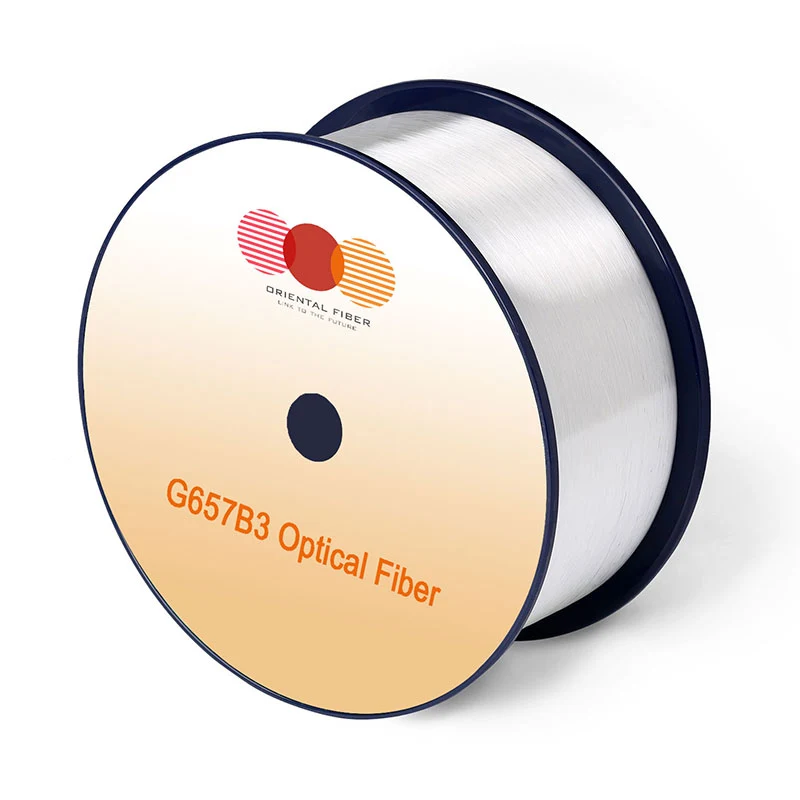

Orientalfiber シングルモード光ファイバ G.657.B3 は、FTTH や企業ネットワーク構築などの調達顧客の実際のニーズに基づいて開発されました。これは、小半径の曲げシナリオにおける従来のシングルモード光ファイバーの制限を打ち破り、曲げ性能と伝送品質の完璧なバランスを実現します。本製品は、高純度石英コア材と高度な製造技術を採用しており、さまざまな複雑な設置環境においても安定した性能を確保し、現場での施工の難易度や購入後のメンテナンスコストを軽減します。集合住宅 (MDU) 建物の配線、企業内部の光パスのレイアウト、小型光コンポーネントの組み立てなど、Orientalfiber シングルモード光ファイバー G.657.B3 は、安定した信号伝送と簡単な設置に対する顧客の中心的なニーズを満たすことができます。
1. ファイバー・ツー・ザ・ホーム (FTTH) ネットワーク
FTTH の構築において、調達顧客は、特に古いコミュニティや住宅では、光ファイバーの大きな半径の曲げが許可されていないため、配線スペースが狭いという問題に直面することがよくあります。 Orientalfiber シングルモード光ファイバー G.657.B3 は優れた耐屈曲性を備えており、コーナー、壁の隙間、狭いパイプラインを簡単に配線でき、強制的な曲げによる信号損失を回避します。 FTTHネットワークの高速光路伝送に適しており、住民には安定した高速ネットワークアクセスを確保し、調達側には建設時の手戻り率や資材の無駄を削減します。
2. 企業ネットワークの構築
企業ネットワーク、特に大規模なオフィスビルやデータセンターでは、高密度の配線と光ファイバーの頻繁な曲げが必要です。 Orientalfiber シングルモード光ファイバー G.657.B3 は、企業のコンピューター室の高密度配線環境に適応し、サーバー、スイッチ、その他の機器間の接続をサポートし、オフィス データやビデオ会議などの大容量データの安定した伝送を保証します。低減衰性能により企業ネットワークの高速運用を実現し、導入が容易なためお客様の構築期間の短縮と人件費の削減を実現します。
3. さまざまな構造のファイバパッチコード
光ファイバーパッチコードの製造と組立に携わる調達顧客にとって、光ファイバーの性能はパッチコードの品質に直接影響します。 Orientalfiber シングルモード光ファイバ G.657.B3 は、正確な幾何学的パラメータと安定した性能を備えており、さまざまなタイプのファイバ パッチ コード (LC、SC、FC インターフェイスなど) に使用できます。生産および使用プロセス中に信号が壊れたり失われたりするのは簡単ではないため、パッチコード製品の認定率が向上し、購入顧客のアフターメンテナンスコストが削減されます。
4. 小型光部品および特殊ケーブル
小型光コンポーネント (光カプラ、光減衰器など) や曲げ要件が最小限のケーブルの分野では、Orientalfiber シングルモード光ファイバ G.657.B3 の超低曲げ損失と小さい曲げ半径の利点が最大限に反映されます。小型の光部品への組み込みが可能で部品体積の削減が可能であり、医療機器や産業用制御機器などの屈曲回数が多い特殊ケーブルに適しており、光ファイバの性能に対する調達先の特殊なニーズに応えます。
Orientalfiber シングルモード光ファイバー G.657.B3 は、ITU-T G.657.B3 および IEC 60793-2-50 B6.b3 規格に厳密に準拠しており、その光学性能指標は規格の推奨値より優れています。最小曲げ半径は5mmに達し、コーナー、バインディング、高負荷張力などのMDUおよびFTTHシナリオの複雑な設置条件を完全に満たすことができ、上記の規格を満たす世界のさまざまな地域および分野で製品を使用できることを保証し、調達顧客の不適合のリスクを軽減します。
オリエンタルファイバーの製品であるシングルモード光ファイバ G.657.B3 は、ISO9001 品質マネジメントシステム認証および ISO45001 労働安全衛生マネジメントシステム認証を取得した工場で生産されています。原材料の選択から完成品の納品に至るまで、生産プロセス全体で洗練された製造と厳格な品質検査が採用されており、製品の各バッチが品質要件を満たしていることを確認するために、各リンクが監視およびテストされています。これにより、調達顧客に信頼できる品質保証が提供され、不適格な製品によって引き起こされる品質問題が回避され、プロジェクトの進捗の損失が軽減されます。
超低曲げ損失と小さい曲げ半径
Orientalfiber シングルモード光ファイバー G.657.B3 の最小曲げ半径は 5mm に達し、従来のシングルモード光ファイバーよりもはるかに小さくなります。小半径の曲げシナリオでも超低曲げ損失を実現し、信号伝送に影響を与えません。この機能により、調達顧客にとっては、現場での配線の難易度が大幅に軽減され、さまざまな複雑な設置環境に適応し、曲げ損傷による光ファイバーの無駄が回避され、材料費と工事費が削減されます。
G.652.D 光ファイバーとの完全な互換性
Orientalfiber シングルモード光ファイバ G.657.B3 は、すべての G.652.D 光ファイバと完全な互換性があるため、調達顧客は、既存の機器や配線方式を変更することなく、既存のネットワーク変革や新しいプロジェクトの構築において 2 種類の光ファイバを直接交換または混合して使用できます。これにより、顧客の変革コストと技術的な困難が軽減され、プロジェクト構築の柔軟性が向上し、プロジェクト サイクルが短縮されます。
低減衰と広帯域のサポート
低減衰性能を有しており、O-E-S-C-L帯（1260～1625nm）の動作要件を満たします。 1Gbps、10Gbps、さらにはそれ以上の高速信号伝送をサポートし、FTTHや企業ネットワークなどの高速データ伝送に対する調達顧客のニーズに応えます。広帯域のサポートによりネットワークの拡張性も確保されるため、顧客は将来、光ファイバーを交換することなくネットワークを簡単にアップグレードでき、長期的な投資コストを削減できます。
正確な幾何学的パラメータと高い接続効率
Orientalfiber シングルモード光ファイバ G.657.B3 は、正確な幾何学的パラメータと大きなモード フィールド直径 (MFD) を備えており、接続プロセス中の接続損失を確実に低く抑えることができます。これは、調達顧客にとって、接続効率の向上、現場での工事時間の短縮、人件費の削減に加え、光路の安定性も確保され、接続問題による信号障害の軽減を意味します。
高いNd値と長寿命
Nd値が高く、最小曲げ半径以下でも長寿命を確保します。強力な老化防止、腐食防止、干渉防止機能があり、さまざまな環境条件（温度範囲：-40℃〜85℃）に適応できます。調達顧客にとって、Orientalfiber シングルモード光ファイバ G.657.B3 の長寿命により、光ファイバの交換頻度が減り、その後のメンテナンスコストやネットワーク運用への影響が軽減され、長期的な安定した運用が保証されます。
|
特徴 |
条件 |
指定された 価値観 |
単位 |
|
|
光学 特徴 |
||||
|
減衰 |
1310nm |
≤0.35 |
[dB/km] |
|
|
1383nm（H2エージング後） |
≤0.35 |
[dB/km] |
||
|
1550nm |
≤0.21 |
[dB/km] |
||
|
1625nm |
≤0.23 |
[dB/km] |
||
|
減衰 対波長 最大。 α差 |
1285～1330nm、インチ 1310nmを基準 |
≤0.03 |
[dB/km] |
|
|
1525～1575nm、インチ 1550nmを基準 |
≤0.02 |
[dB/km] |
||
|
ゼロ 分散波長(λ0) |
-- |
1300-1324 |
[nm] |
|
|
ゼロ 分散スロープ(S0) |
-- |
≤0.092 |
[ps/(nm2・km)] |
|
|
PMD |
最大値 個別のファイバー |
-- |
≤0.1 |
[ps/√km] |
|
リンク設計値（M=20、Q=0.01%） |
-- |
≤0.06 |
[ps/√km] |
|
|
典型的な 値 |
-- |
0.04 |
[ps/√km] |
|
|
ケーブル カット波長 (λCC) |
-- |
≤1260 |
[nm] |
|
|
モード 視野径（MFD） |
1310nm |
8.2-9.0 |
[μm] |
|
|
1550nm |
9.1～10.1 |
[μm] |
||
|
有効群屈折率（Neff） |
1310nm |
1.468 |
-- |
|
|
1550nm |
1.469 |
-- |
||
|
ポイント 不連続性 |
1310nm |
≤0.05 |
[dB] |
|
|
1550nm |
≤0.05 |
[dB] |
||
|
幾何学的な 特徴 |
||||
|
クラッディング 直径 |
-- |
125.0±0.7 |
[μm] |
|
|
クラッディング 非円形性 |
-- |
≤0.7 |
[%] |
|
|
コーティング 直径 |
-- |
235-245 |
[μm] |
|
|
コーティング-クラッディング 同心度誤差 |
-- |
≤12.0 |
[μm] |
|
|
コーティング 非円形性 |
-- |
≤6.0 |
[%] |
|
|
コアクラッド 同心度誤差 |
-- |
≤0.5 |
[μm] |
|
|
カール(半径) |
-- |
≥4 |
[メートル] |
|
|
配送 長さ |
-- |
上へ 25.2まで |
[km/リール] |
|
|
環境特性 |
1310nm、1550nm、1625nm |
|||
|
温度 依存性による減衰 |
-60℃～+85℃ |
≤0.05 |
[dB/km] |
|
|
温度-湿度 サイクリングによる減衰 |
-10℃ +85°C、98% RHまで |
≤0.05 |
[dB/km] |
|
|
水に浸す 依存性による減衰 |
23℃、30日間 |
≤0.05 |
[dB/km] |
|
|
湿った 熱依存性による減衰 |
85℃ および 85% RH、 30日 |
≤0.05 |
[dB/km] |
|
|
ドライ 熱老化 |
85℃、30日間 |
≤0.05 |
[dB/km] |
|
|
機械式 仕様 |
||||
|
証明 テスト |
-- |
≥9.0 |
[N] |
|
|
-- |
≥1.0 |
[%] |
||
|
-- |
≥100 |
[クプシ] |
||
|
マクロベンド 誘導損失 |
1 マンドレルを回転させます 半径 10 mm |
1550nm |
≤0.03 |
[dB] |
|
1 半径 10 mm のマンドレルを回転させます |
1625nm |
≤0.1 |
[dB] |
|
|
1 半径 7.5 mm のマンドレルを回転させる |
1550nm |
≤0.08 |
[dB] |
|
|
1 マンドレルを回転させます 7.5mm半径 |
1625nm |
≤0.25 |
[dB] |
|
|
1 半径 5 mm のマンドレルを回転させます |
1550nm |
≤0.15 |
[dB] |
|
|
1 半径 5 mm のマンドレルを回転させます |
1625nm |
≤0.45 |
[dB] |
|
|
コーティング ストリップフォース |
典型的な 平均的な力 |
1.5 |
[N] |
|
|
ピーク 力 |
1.3～8.9 |
[N] |
||
|
ダイナミック 疲労パラメータ(nd) |
-- |
20以上 |
-- |
|
