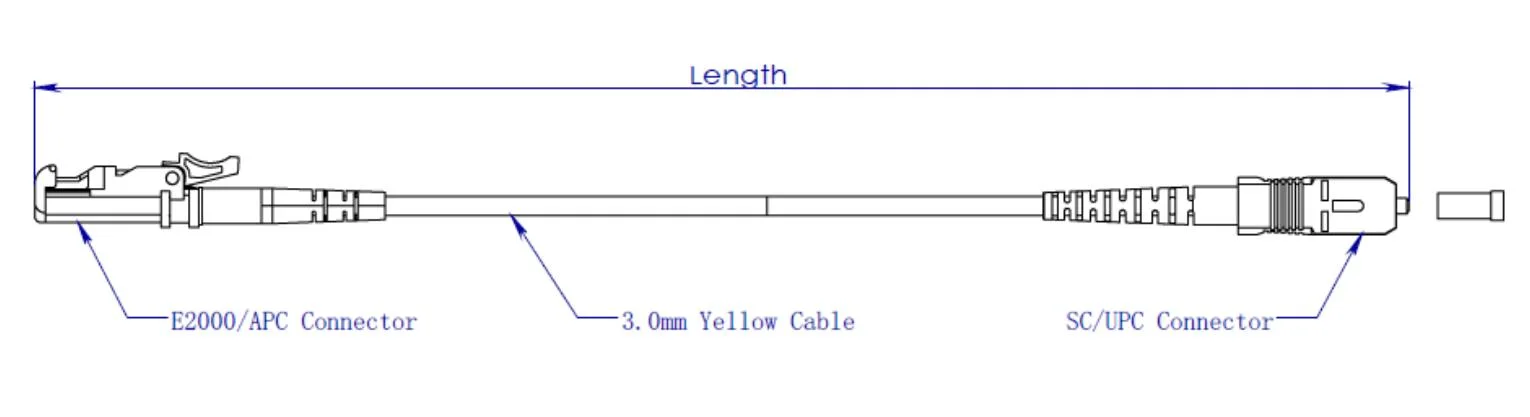

Orientalfiber の 3mm ラウンド ケーブル E2000/APC-SC/UPC パッチ コードは、厳格な製造基準に従って設計されています。このケーブルは、さまざまな条件下でも安定した光学性能を維持し、信号の減衰を軽減し、信頼性の高い接続を確保します。ネットワーク設計に応じて、屋内と屋外の両方のアプリケーションに適しています。
プロフェッショナルとしてサプライヤーとメーカー, Orientalfiber は、光ファイバー ネットワーク向けのエンドツーエンドのソリューションを提供します。 Orientalfiber は、屋内外の光ケーブル、ODN コンポーネント、光ネットワーク機器を製造する 4 つの工場を擁し、世界中で大規模な導入とエンジニアリング プロジェクトをサポートしています。 ISO9001 や ISO45001 などの品質認証は、精密製造と職場の安全性への取り組みを反映しています。
3mm ラウンド ケーブル E2000/APC-SC/UPC パッチ コードは、すぐに導入できるように準備が整っています。工場出荷時の終端によりセットアップ時間が最小限に抑えられ、研磨されたコネクタにより信号の反射が軽減されます。 Orientalfiber は、ケーブルの寿命にわたって最適なパフォーマンスを維持するための、適切な配線、取り扱い、テストに関するガイダンスも提供します。
はい、Orientalfiber はプロジェクトの要件に合わせてカスタマイズ可能な長さを提供します。
SC、LC、およびその他の単心ファイバー コネクタは、UPC および APC 研磨オプションの両方でサポートされています。
はい、毎回3mm 丸型ケーブル E2000/APC- SC/UPC パッチ コード100% 工場で終端され、信頼性の高いパフォーマンスを保証するためにテストされています。
卸売、大量注文、または詳細な製品仕様については、Orientalfiber にお問い合わせください。専門チームが調達、プロジェクト計画、アフターサービスを全面的にサポートします。
| 構造物 | ユニット | 説明 |
| ファイバーモード | シングルモード：ITU-T G657A1 | |
| 繊維数 | シンプレックス | |
| 波長 | nm | 1310/1550 |
| 挿入損失 | dB | ≤0.30 |
| リターンロス | dB | ≥55(APC) ≥50(UPC) |
| タイトバッファファイバーの直径 | えーっと | 900 |
| タイトバッファーファイバーの色 | 白 | |
| ケーブルジャケットの色 | 黄色 | |
| ケーブルジャケットの材質 | LSZH | |
| ケーブル直径 | mm | Φ3.0±0.20 |
| 長さ | m | 3.0 +0.1/-0 |
| コネクタの種類 | SC/APC (緑) SC/UPC (青) | |
| 端面研磨 | APC と UPC | |
| フェルール材質 | セラミック | |
| 接続再現性 | > 800回 | |
| 最小曲げ半径 | mm | 20以上 |
| ファイバー/ケーブル保持力を満たす | N | 5N/sで50N±2N、持続時間120秒 |
| 動作温度 | ℃ | -25℃～+65℃ |
| 保管温度 | ℃ | -25℃～+65℃ |

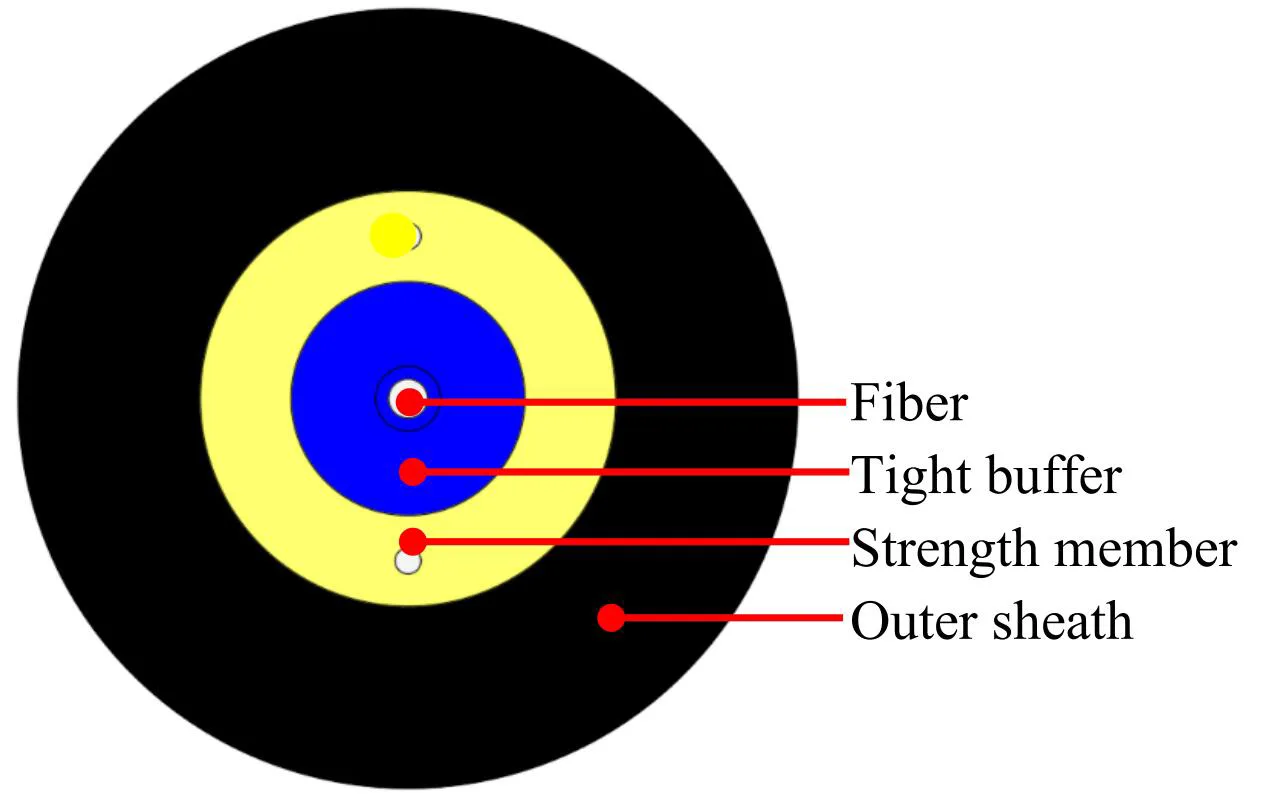

| アイテム | 仕様 | |
| 緻密な緩衝繊維 | 繊維数 | 1 |
| ファイバーの種類 | G.657A1 | |
| 繊維の色 | 青 | |
| 材料 | LSZH | |
| 直径 | Φ0.9±0.05mm | |
| タイトバッファー カラー | 白 | |
| 強化メンバー | 材料 | ポリエステル糸 |
| アウターシース | 材料 | LSZH |
| 直径 | Φ3.0±0.2mm | |
| 外装シース色 | 黄色 | |
| インクマーク | 色 | 黒 |
ケーブル ファイバ (完成したケーブルのファイバ) のすべての特性は、少なくとも ITU-T 勧告 G.657A1 に準拠し、次のとおりである必要があります。
| アイテム | 仕様 |
| ファイバーの種類 | シングルモード |
| 繊維素材 | ドープされたシリカ |
| 減衰係数 @1310nm @1383nm @1460nm @ 1550nm @1625nm |
≤ 0.35dB/km ≤ 0.35dB/km ≤ 0.25dB/km ≤ 0.21dB/km ≤ 0.23dB/km |
| ケーブルカットオフ波長 | ≤ 1260nm |
| 零分散波長 | 1300～1324nm |
| ゼロ分散スロープ | ≤ 0.092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0.1ps/km1/2 |
| 波長分散 @1285～1330nm @1271～1360nm @ 1550nm @1625nm |
≤3 ps/(nm.km) ≤5.3 ps/(nm.km) ≤18.0 ps/(nm.km) ≤22 ps/(nm.km) |
| モードフィールド直径 @ 1310 nm | 8.8±0.4μm |
| コア/クラッド同心度誤差 | ≤ 0.5μm |
| クラッド直径 | 125.0±0.7μm |
| クラッドの非真円性 | ≤5% |
| 一次コーティング直径 | 242±7μm |
| 同心性 一次コーティング / コーティング | ≤10μm |
| コーティングの非真円性 | ≤0.7% |
| ケーブル曲げ損失による減衰 1回転1半径10mm 10回転 1半径15mm |
1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km |
