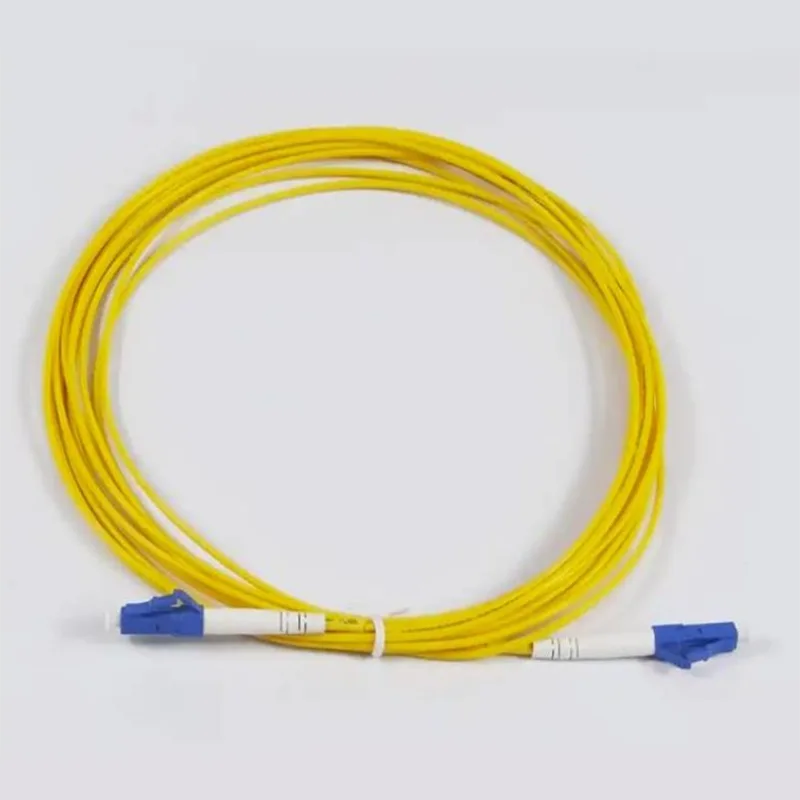

のOrientalfiber 3mm ラウンド ケーブル LC/UPC- LC/UPC パッチ コードは、高密度の光ファイバーパッチング環境に不可欠なコンポーネントです。 Jiangsu Xuben Photoelectric Technology グループのブランドである Orientalfiber によって製造されたこれらのパッチコードは、15,000 平方メートルの生産拠点と高度な製造プロセスの恩恵を受けています。ソースを選択することで、Orientalfiber 3mm ラウンド ケーブル LC/UPC- LC/UPC パッチ コード、ネットワーク エンジニアは ISO9001 および ISO45001 認証に裏付けられた製品を受け取り、世界中の重要なデータセンターや通信ハブで信頼性の高いパフォーマンスを保証します。
背後にあるエンジニアリングOrientalfiber 3mm ラウンド ケーブル LC/UPC- LC/UPC パッチ コード高精度と低い信号減衰に重点を置いています。 G657A1 シングルモード ファイバーを利用したこれらのケーブルは、現代のケーブル配線の物理的要求に対応できるように設計されています。
の応用Orientalfiber 3mm ラウンド ケーブル LC/UPC- LC/UPC パッチ コード複数のセクターにまたがり、高帯域幅サービスに必要な安定した物理層を提供します。
ネットワークのコアでは、これらのパッチ コードが高速トランシーバーを分配フレームに接続します。黄色の LSZH ジャケットはシングルモード ファイバ リンクを明確に識別し、メンテナンスとトラブルシューティングを容易にします。
Fiber-to-the-Home (FTTH) 導入の主な選択肢として、3mm ケーブルの耐久性により、光ネットワーク端末 (ONT) と配電ボックス間の接続に適しています。エンドユーザーへのビデオ、データ、音声サービスのシームレスな配信をサポートします。
標準的な IT を超えて、Orientalfiber 製品は電力網や鉄道交通通信システムに統合されています。堅牢な構造により、Orientalfiber 3mm ラウンド ケーブル LC/UPC- LC/UPC パッチ コード産業用フロントエンド接続に見られる振動や環境変動に耐えることができます。
何ですかこれらの LC/UPC パッチ コードの直径 3 mm の主な利点は何ですか?
直径 3mm は、より細いパッチコードと比較して、優れた引張強度と耐圧潰性を提供します。これにより、Orientalfiber 3mm ラウンド ケーブル LC/UPC- LC/UPC パッチ コードケーブルがより物理的な取り扱いを受ける可能性があるバックボーンおよび水平ケーブル配線に適しています。
LC/UPC コネクタは高速データ伝送をサポートしていますか?
はい。 LC/UPC コネクタは、シングルモード ファイバ アプリケーションの業界標準です。リターンロスが 50dB 以上で挿入損失が低いため、10G、40G、および 100G イーサネット アプリケーションと完全な互換性があります。
これらのケーブルは温度変動が大きい環境でも使用できますか?
のOrientalfiber 3mm ラウンド ケーブル LC/UPC- LC/UPC パッチ コード-25°C ～ +65°C での動作が定格されており、温度管理されたデータセンターと強化されていない通信エンクロージャの両方に対して信頼性が高くなります。
これらのパッチコードは工場でテストされていますか?
はい、各ユニットは 100% 工場で終端処理されており、顧客に納入される前に指定された光学的および機械的基準を満たしていることを確認するために厳格なテストを受けています。
● データセンター
● イーサネットアプリケーション
● FTTH アプリケーション
● バックボーン、水平、ライザー用途
● ビデオ、データ、音声サービス
●試験装置用途
●高精度コネクタ
●UPC&APC端面研磨
●SC、LC、全単心コネクタ
●長さのカスタマイズも可能
● 100% 工場で終端およびテスト済み
●ROHS準拠

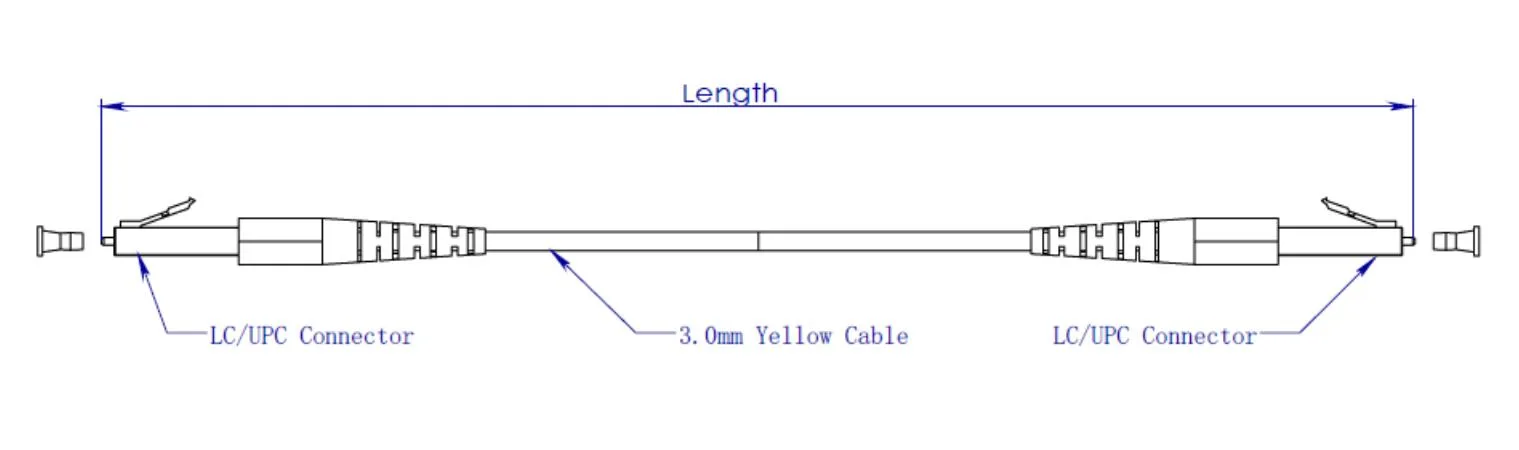

| 構造物 | ユニット | 説明 |
| ファイバーモード | シングルモード：ITU-T G657A1 | |
| 繊維数 | シンプレックス | |
| 波長 | nm | 1310/1550 |
| 挿入損失 | dB | ≤0.30 |
| リターンロス | dB | ≥50(UPC) |
| タイトバッファファイバーの直径 | えーっと | 900 |
| タイトバッファーファイバーの色 | 白 | |
| ケーブルジャケットの色 | 黄色 | |
| ケーブルジャケットの材質 | LSZH | |
| ケーブル直径 | mm | Φ3.0±0.20 |
| 長さ | m | 3.0 +0.1/-0 |
| コネクタの種類 | LC/UPC (ブルー) | |
| 端面研磨 | UPC | |
| フェルール材質 | セラミック | |
| 接続再現性 | > 800回 | |
| 最小曲げ半径 | mm | 20以上 |
| ファイバー/ケーブル保持力を満たす | N | 5N/sで50N±2N、持続時間120秒 |
| 動作温度 | ℃ | -25℃～+65℃ |
| 保管温度 | ℃ | -25℃～+65℃ |

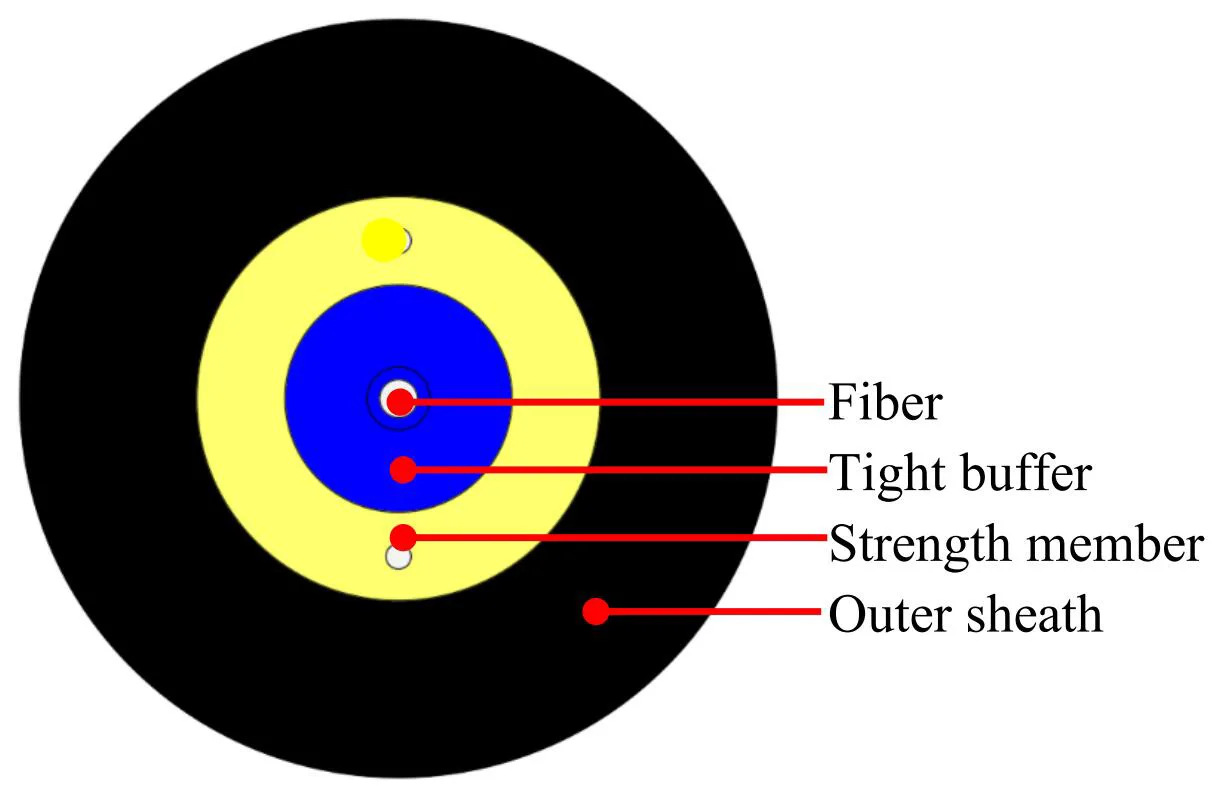

| アイテム | 仕様 | |
| 緻密な緩衝繊維 | 繊維数 | 1 |
| ファイバーの種類 | G.657A1 | |
| 繊維の色 | 青 | |
| 材料 | LSZH | |
| 直径 | Φ0.9±0.05mm | |
| タイトバッファー カラー | 白 | |
| 強化メンバー | 材料 | ポリエステル糸 |
| アウターシース | 材料 | LSZH |
| 直径 | Φ3.0±0.2mm | |
| 外装シース色 | 黄色 | |
| インクマーク | 色 | 黒 |
ケーブル ファイバ (完成したケーブルのファイバ) のすべての特性は、少なくとも ITU-T 勧告 G.657A1 に準拠し、次のとおりである必要があります。
| アイテム | 仕様 |
| ファイバーの種類 | シングルモード |
| 繊維素材 | ドープされたシリカ |
| 減衰係数 @1310nm @1383nm @1460nm @ 1550nm @1625nm |
≤ 0.35dB/km ≤ 0.35dB/km ≤ 0.25dB/km ≤ 0.21dB/km ≤ 0.23dB/km |
| ケーブルカットオフ波長 | ≤ 1260nm |
| 零分散波長 | 1300～1324nm |
| ゼロ分散スロープ | ≤ 0.092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0.1ps/km1/2 |
| 波長分散 @1285～1330nm @1271～1360nm @ 1550nm @1625nm |
≤3 ps/(nm.km) ≤5.3 ps/(nm.km) ≤18.0 ps/(nm.km) ≤22 ps/(nm.km) |
| モードフィールド直径 @ 1310 nm | 8.8±0.4μm |
| コア/クラッド同心度誤差 | ≤ 0.5μm |
| クラッド直径 | 125.0±0.7μm |
| クラッドの非真円性 | ≤5% |
| 一次コーティング直径 | 242±7μm |
| 同心性 一次コーティング / コーティング | ≤10μm |
| コーティングの非真円性 | ≤0.7% |
| ケーブル曲げ損失による減衰 1回転1半径10mm 10回転 1半径15mm |
1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km |
