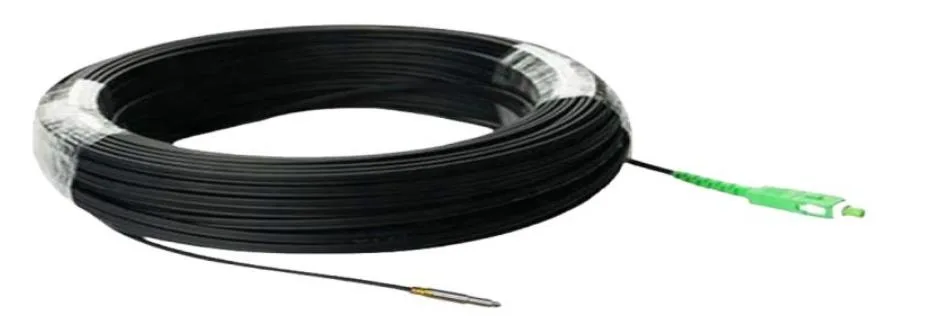

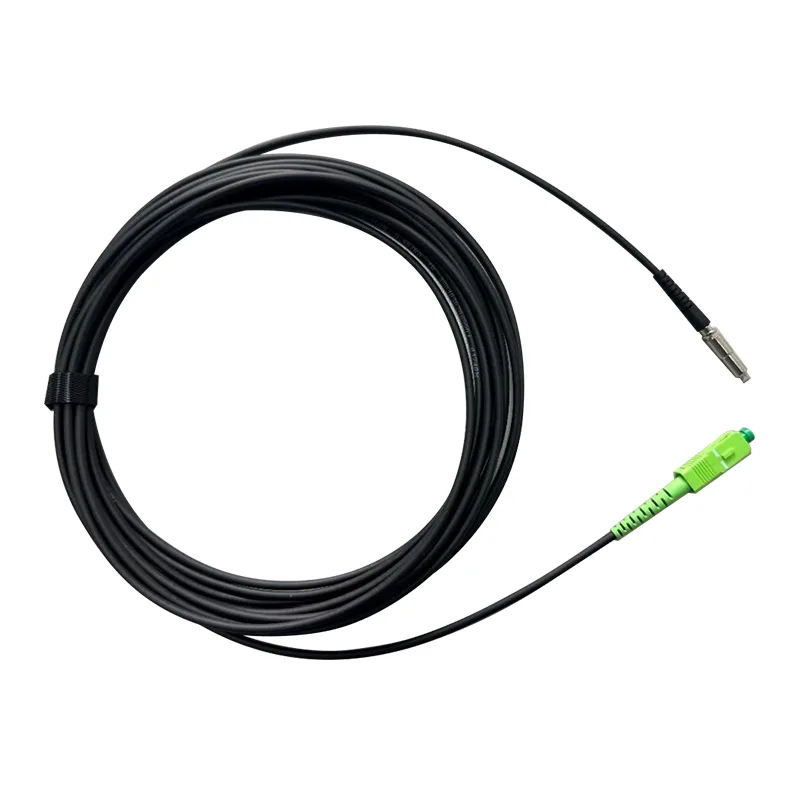

Mini SC/APC パッチ コードは、コンパクトな SC/APC コネクタを備えた光ファイバー接続ケーブルです。低い挿入損失と高いリターンロスを実現するように設計されており、幅広い光ネットワークにわたって信号の完全性を保証します。当社の製品は、最新の FTTX/FTTH システムおよびパッシブ光ネットワーク (PON) の要求を満たすために、厳格な品質管理の下で製造されています。
FTTX / FTTH システム
イーサネットネットワーク
CATVリンク
光信号分配
パッシブ光ネットワーク (PON)
低い挿入損失、高いリターンロス
高い再現性と交換性
挿入、リターンロス、端面、干渉について100%テスト済み
強い機械的耐久性
Telcordia GR-326-Core 標準に準拠
壁貫通配線のための迅速かつ簡単な取り付け
密集したケーブル環境でも安定したパフォーマンスを維持
| 構造物 | ユニット | 説明 | ||||
| 繊維数 | シンプレックス | |||||
| 波長 | nm | 1310/1550 | ||||
| 挿入損失 | dB | ≤0.30 | ||||
| リターンロス | dB | ≥60 (APC) | ||||
| ケーブルジャケットの色 | 黒、またはカスタマイズ可能 | |||||
| ケーブル外径 | mm | φ3.0±0.1 | ||||
| ファイバーモード | シングルモード：G657 B3 | |||||
| ケーブルジャケットの材質 | TPU、紫外線防止。 | |||||
| ケーブル重量 | kg/km | 8.5（約） | ||||
| 印刷内容 | カスタマイズ可能 | |||||
| 長さ | m | 80またはカスタマイズ可能 (公差：±0.5m) |
||||
| コネクタの種類 | 入力： | ミニ SC/APC コネクタ | ||||
| 出力： | SC/APCコネクタ | |||||
| 動作温度 | ℃ | -20℃～+60℃ | ||||
| 保管温度 | ℃ | -40℃～+85℃ | ||||
| アイテム | 説明 | |
| 光ファイバー | ファイバーの種類 | ITU-T G.657B3 シングルモード |
| コア径(μm) | 8～11μm | |
| クラッド直径 (μm) |
125.0±0.7μm | |
| コーティング径(μm) | 245±10μm(着色前) 250±15μm(カラー) |
|
| モードフィールド径 | 8.6~8.8±0.4μm @1310nm 9.6~9.8±0.5μm @1550nm |
|
| 動作波長 | 1260~1625nm | |
| 色 | 青 | |
| ケーブルの減衰 | ≤0.35dB/km λ= 1310 nm ≤0.25dB/km λ = 1550 nm ≤0.26dB/km λ = 1625 nm |
|
| 繊維数 | 1 | |
| ガラスメーカー | ||

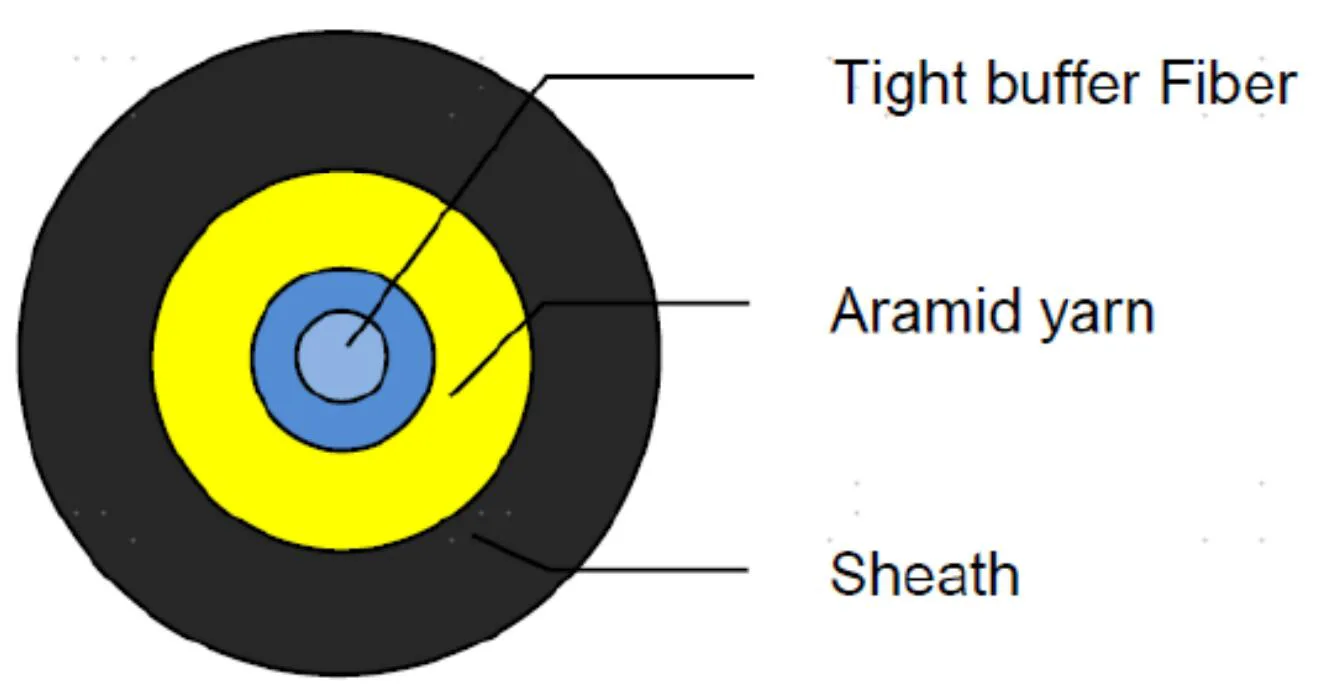

| 緻密な緩衝繊維 | 直径 | 0.90±0.05mm |
| 色 | 青 | |
| 材料 | LSZH | |
| アウタージャケット | 直径 | 3.0±0.1mm |
| 厚さ | 0.8±0.1mm | |
| 色 | 黒 | |
| 材料 | TPU、耐紫外線性。 | |
| 強化メンバー | 材料 | アラミド糸 |
| スパン | 1 | 80m |
| 取り付けのたわみ | / | 1% |
| 最大風速 | / | 時速50km |
| 重さ | / | 8.4kg/km |
| 作動トラクションテンション | 1 | 200N |
| 最大トラクション張力 | / | 1000N |
| ケーブルの用途 | / | アウトドア、 アンテナ、ダクト設置 自給自足 |

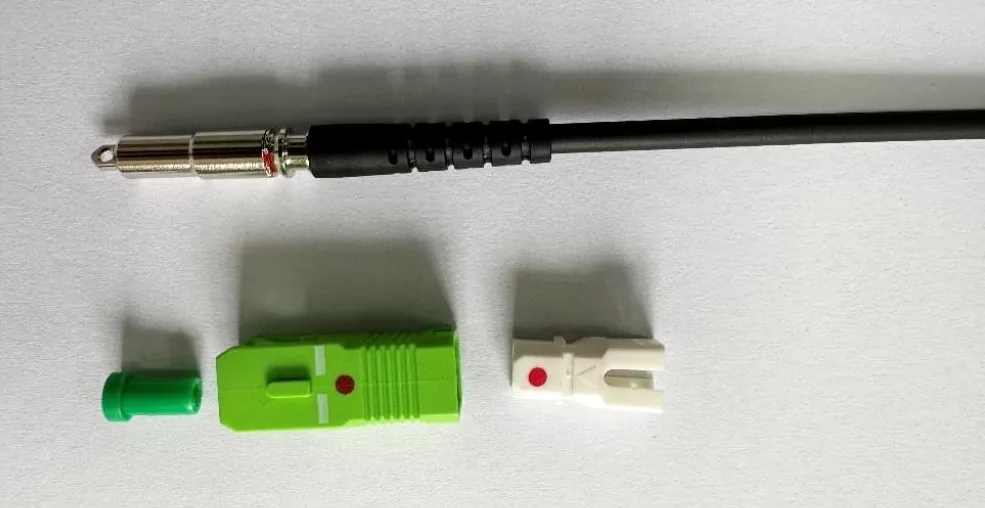

精密研磨
当社の Mini SC/APC コネクタは、後方反射を最小限に抑え、優れた光学性能を実現するために正確な角度研磨を受けています。
耐久性と信頼性
ケーブル ジャケットは、曲げ、引張応力、環境摩耗に耐えるように設計されており、要求の厳しい設置でも長寿命を保証します。
簡単な統合
パッチコードは迅速な展開と再構成をサポートしており、サービス プロバイダー、ネットワーク インテグレーター、企業のセットアップに最適です。
品質保証
すべての Orientalfiber Mini SC/APC パッチ コードは、工場出荷前に挿入損失、反射損失、端面検査について 100% テストされ、一貫したパフォーマンスが保証されます。
ネットワーク ポートと必要なケーブル長を特定します。
SC/APCコネクタを指定された機器にしっかりと接続してください。
最適な信号品質を維持するために、過度の曲げやねじれを避けてください。
適切なケーブル管理を使用して、高密度環境で複数のコードを整理します。
Q: Mini SC/APC パッチ コードは屋外で使用できますか?
A: はい、LSZH または屋外定格ジャケットを使用すると、標準的な屋外条件に耐えることができます。
Q: どのような種類のファイバーがサポートされていますか?
A: パッチ コードは、FTTX および PON ネットワークで一般的に使用される G.657 および G.652 シングルモード ファイバの両方をサポートしています。
Q: ケーブルの長さをカスタマイズできますか?
A: はい、0.5 メートルから最大 20 メートルまでの長さが利用可能です。特定の要件については、お問い合わせください。
