取り付けられたゆるいチューブ装甲光ファイバーケーブル

鎖のあるゆるいチューブ装甲光ファイバーケーブルの構造は、250μmの光ファイバーを高弾性材料で作った緩いチューブに入れることであり、緩いチューブには防水化合物で満たされています。ケーブルコアの中心は、金属補強コアです。特定のコアを持つ光ケーブルの場合、ポリエチレン（PE）の層を金属補強コアの外に押し出す必要があります。ゆるいチューブ（および充填ロープ）は、中央の補強コアの周りにねじれて、コンパクトで丸いケーブルコアを形成し、ケーブルコアのギャップにはウォーターブロッキングフィラーで満たされています。ポリエチレン内側シースの層がケーブルコアの外側に押し出され、両面プラスチックコーティングされた鋼テープ（PSP）が縦方向に包まれ、ポリエチレンシースに押し出されてケーブルを形成します。

お問い合わせを送信

製品説明

特性

優れた機械的および温度性能

ゆるいチューブ材料自体は、良好な加水分解抵抗と高強度を持っています

特別なチューブ充填化合物は、繊維の明確な保護を確保します

抵抗と柔軟性をつぶします

ケーブルの水密を確保するために、以下の測定が行われます。

- 中央強度メンバーとして使用される鋼ワイヤ

- ルースチューブ充填化合物

-100％ケーブルコアフィリング

-APL水分障壁

-PSP耐湿性を強化します

- 水遮断材料

基準

GYTA53ケーブルは、IEC 60794-1と同様に標準のYD/T 901に準拠しています。

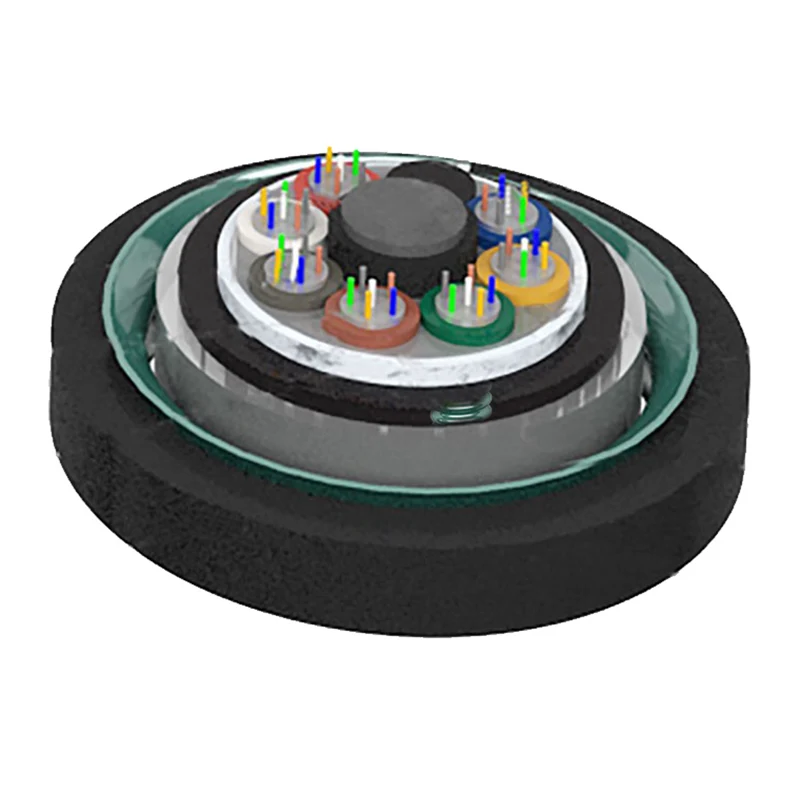

構造図

1.ファイバー

2.チューブ充填化合物

3.ルースチューブ

4. Cable Filling Compound

5.apl

6.PEインナーシース

7.水遮断材料

8.PSP

9.中心強度メンバー

10.pe外シース

Stranded Loose Tube Armored Fiber Optic Cable

技術的なパラメーター

ケーブルタイプ（2つの繊維増加）	繊維数	チューブ	フィラー	ケーブル重量（参照）（kg/km）	抗張力長期/短期（n）	クラッシュ抵抗長期/短期（N/100mm）	曲げ半径静的/動的（mm）
Gyta53-2〜6xn	2〜6	1	5	177	1000/3000	1000/3000	12.5d/25d
Gyta53-8〜12xn	8〜12	2	4	177
Gyta53-14〜18xn	14〜18	3	3	177
GYTA53-20〜24xn	20〜24	4	2	177
GYTA53-26〜30xn	26〜30	5	1	177
GYTA53-32〜36xn	32〜36	6	0	177
GYTA53-38〜48xn	38〜48	4	1	194
GYTA53-50〜60xn	50〜60	5	0	194
Gyta53-62〜72xn	62〜72	6	0	204
Gyta53-74〜84xn	74〜84	7	1	239
GYTA53-86〜96xn	86〜96	8	0	239
GYTA53-98〜108xn	98〜108	9	1	275
GYTA53-110〜120xn	110〜120	10	0	275
GYTA53-122〜132xn	122〜132	11	1	312
GYTA53-134〜144xn	134〜144	12	0	312
GYTA53-146〜216xn	146〜216	13〜18	5〜0	312

貯蔵/動作温度：-40℃-+70℃

光学特性

ファイバータイプ	減衰（+20 ℃）				帯域幅		数値開口	ケーブルカットオフ波長λCC
ファイバータイプ	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	数値開口	ケーブルカットオフ波長λCC
G.652	---	---	≤0.36db/km	≤0.22db/km	---	---	---	≤1260NM
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125µm	≤3.0db/km	≤1.0db/km	---	---	≥500MHz・km	≥500MHz・km	0.200±0.015既に	---
62.5/125µm	≤3.3db/km	≤1.0db/km	---	---	≥200MHz・km	≥500MHz・km	0.275±0.015既に	---
