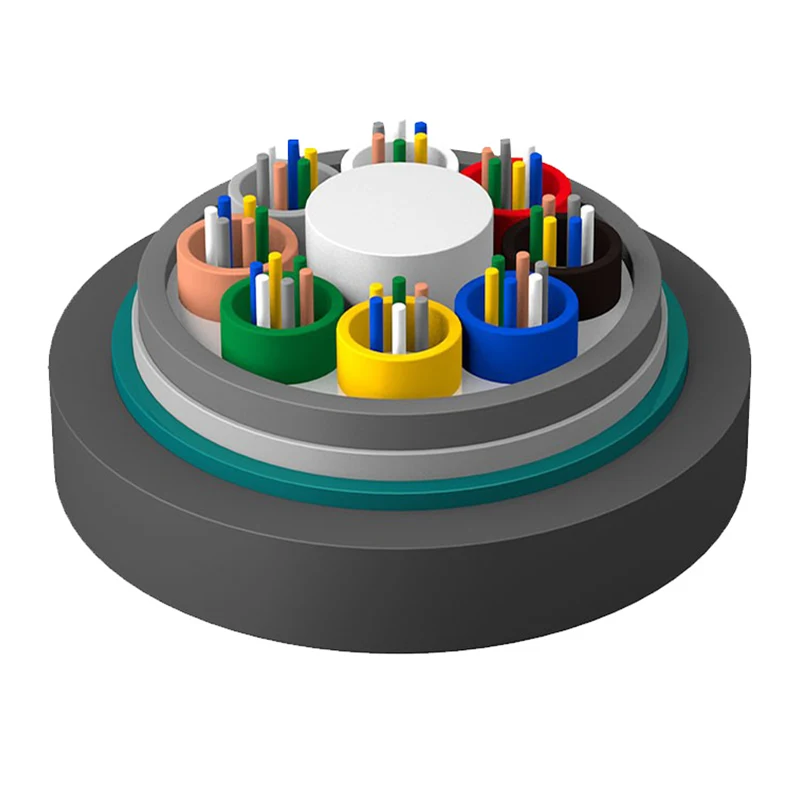

縛られた緩いチューブ非金属強度メンバー装甲光ファイバーケーブル

ひっくりとゆるいチューブの非金属強度メンバー装甲光ファイバーケーブルの構造は、250μmの光ファイバーを高弾性材料で作った緩いチューブに入れることであり、緩いチューブには防水化合物で満たされています。ケーブルコアの中心は、非金属補強コア（FRP）です。特定のコアを持つ光ケーブルの場合、ポリエチレン（PE）の層を非金属補強コアの外に押し出す必要があります。

お問い合わせを送信

製品説明

ゆるいチューブ（および充填ロープ）は、中央の補強コアの周りにねじれて、コンパクトで円形のケーブルコアを形成し、ケーブルコアのギャップにはウォーターブロッキングフィラーで満たされています。プラスチックコーティングされたアルミニウムテープ（APL）が縦方向に包まれ、ポリエチレンの内側シースが押し出され、両面プラスチックコーティングされた鋼テープ（PSP）が縦方向に包まれた後、ポリエチレンの外側シースが押し出されてケーブルを形成します。

特性

優れた機械的および温度性能

加水分解耐性の高強度緩いチューブ

特別なチューブ充填化合物は、繊維の重要な保護を確保します

抵抗と柔軟性をつぶします

ケーブルの水密を確保するために、以下の測定が行われます。

- 中央強度メンバーとして補強された繊維を強化した繊維

- ルースチューブ充填化合物

-100％ケーブルコアフィリング

-APL水分障壁

-PSP耐湿性を強化します

- 水遮断材料

基準

GYFTA53ケーブルは、IEC 60794-1と同様に標準のYD/T 901に準拠しています。

構造図

1.ファイバー

2.チューブ充填化合物

3.ルースチューブ

4.ケーブル化充填コンパウンド

5.apl

6.PEインナーシース

7.水遮断材料

8.PSP

9.FRP強度メンバー

10.pe外シース

Stranded Loose Tube Non-metallic Strength Member Armored Fiber Optic Cable

技術的なパラメーター

ケーブルタイプ（2つの繊維増加）	繊維数	チューブ	フィラー	ケーブル重量（参照）（kg/km）	抗張力長期/短期（n）	クラッシュ抵抗長期/短期（N/100mm）	曲げ半径静的/動的（mm）
gyfta53-2〜6xn	2〜6	1	7	228	1000/3000	1000/3000	12.5d/25d
gyfta53-8〜12xn	8〜12	2	6	228
Gytta53-14〜18xn	14〜18	3	5	228
gyfta53-20〜24xn	20〜24	4	4	228
gyfta53-26〜30xn	26〜30	5	3	228
gyfta53-32〜36xn	32〜36	6	2	228
gyfta53-38〜42xn	38〜42	7	1	228
Gytta53-44〜48xn	44〜48	8	0	228
Gytta53-50〜60xn	50〜60	5	3	240
gyfta53-62〜72xn	62〜72	6	2	240
gyfta53-74〜84xn	74〜84	7	1	240
gyfta53-86〜96xn	86〜96	8	0	240
gyfta53-98〜108xn	98〜108	9	1	276
gyfta53-110〜120xn	110〜120	10	0	276
gyfta53-122〜132xn	122〜132	11	1	326
gyfta53-134〜144xn	134〜144	12	0	326

貯蔵/動作温度：-40℃-+70℃

光学特性

ファイバータイプ	減衰（+20 ℃）				帯域幅		数値開口	ケーブルカットオフ波長λCC
ファイバータイプ	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	数値開口	ケーブルカットオフ波長λCC
G.652	---	---	≤0.36db/km	≤0.22db/km	---	---	---	≤1260NM
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125µm	≤3.3db/km	≤1.2db/km	---	---	≥500MHz・km	≥500MHz・km	0.200±0.015既に	---
62.5/125µm	≤3.5dB/km	≤1.2db/km	---	---	≥200MHz・km	≥500MHz・km	0.275±0.015既に	---
