撚り線ルーズチューブ非金属強度部材非外装光ファイバーケーブル

撚りルースチューブ非金属強度部材非外装光ファイバケーブルの構造は、250μmの光ファイバを高弾性材料で作られたルースチューブに入れ、ルースチューブには防水化合物が充填されています。ケーブルコアの中心はFRPであり、FRPにルースチューブ（および充填ロープ）を巻き付けることでコンパクトで丸いケーブルコアを形成します。ケーブルコアの隙間には止水充填剤が充填されています。ポリエチレンシースの層がケーブルコアの外側に押し出され、ケーブルが形成されます。

お問い合わせを送信

製品説明

の撚り線ルーズチューブ非金属強度部材非外装光ファイバーケーブル防水化合物が充填された高弾性材料で作られたルーズチューブに挿入された 250μm の光ファイバーで構成されています。ケーブルコアは非金属 FRP 強度部材の中心にあり、その周りにルースチューブとフィラーがらせん状に撚り合わされて、コンパクトな丸いコアを形成します。防水フィラーが隙間を埋め、外側のポリエチレンのシースがケーブル構造を保護します。

主な特長

強力な機械的性能と温度性能
耐加水分解性と引張強度に優れたルーズチューブ素材
重要な繊維保護のための特別なチューブ充填コンパウンド
耐衝撃性と柔軟な設置設計を組み合わせた
徹底した水密対策：FRP中心メンバー、チューブ充填コンパウンド、100％コア充填
準拠規格: YD/T 901 および IEC 60794-1

技術仕様

光ファイバー数: 複数の構成が利用可能 (例: 6 ～ 144 ファイバー)
ファイバータイプ: シングルモードまたはマルチモード 250μm
ルースチューブ材質：高弾性ポリマー
充填剤: ウォーターブロックジェル
強度部材：非金属FRP棒
外部シース：ポリエチレン（PE）
動作温度: -40°C ～ +70°C
最小曲げ半径: 20× ケーブル直径 (負荷時)

アプリケーション

これらのケーブルは次の分野で広く使用されています。

バックボーンおよびアクセスネットワークの電気通信事業者
ラジオおよびテレビ信号伝送システム
ローカルエリアネットワーク (LAN) データ送信
電力、鉄道、高速道路プロジェクトにおける産業用フロントエンド接続
その他の大規模なエンジニアリングおよびインフラストラクチャープロジェクト

利点

耐久性のある非金属設計により腐食のリスクが軽減され、ケーブルが軽量になります。
緻密な撚り構造により引張強度と柔軟性が向上
防水素材により、湿気の多い環境や湿気の多い環境でも高い信頼性を確保
ダクトや空中展開などさまざまな設置方法に対応
オリエンタルファイバーの製造経験に裏付けられた、国内外のプロジェクトで実績のある実績

よくある質問

Q: このケーブルは屋外設置でも使用できますか?: A: はい、PE シースと防水コンパウンドにより、屋外での直接埋設やダクト展開に適しています。
Q: ファイバーは何本まで構成できますか?: A: ケーブルは、プロジェクトの要件に応じて 6 ～ 144 芯までカスタマイズできます。
Q: ケーブルには金属部品が含まれていますか?: A: いいえ、強度部材は非金属 FRP であるため、重量と腐食の問題が最小限に抑えられます。
Q：標準的な光学機器と互換性がありますか？: A: はい、250μm ファイバーと標準ルーズチューブ設計により、従来のスプライシングおよび終端方法との互換性が確保されています。

規格

GYFTY ケーブルは標準 YD/T 901 および IEC 60794-1 に準拠しています。

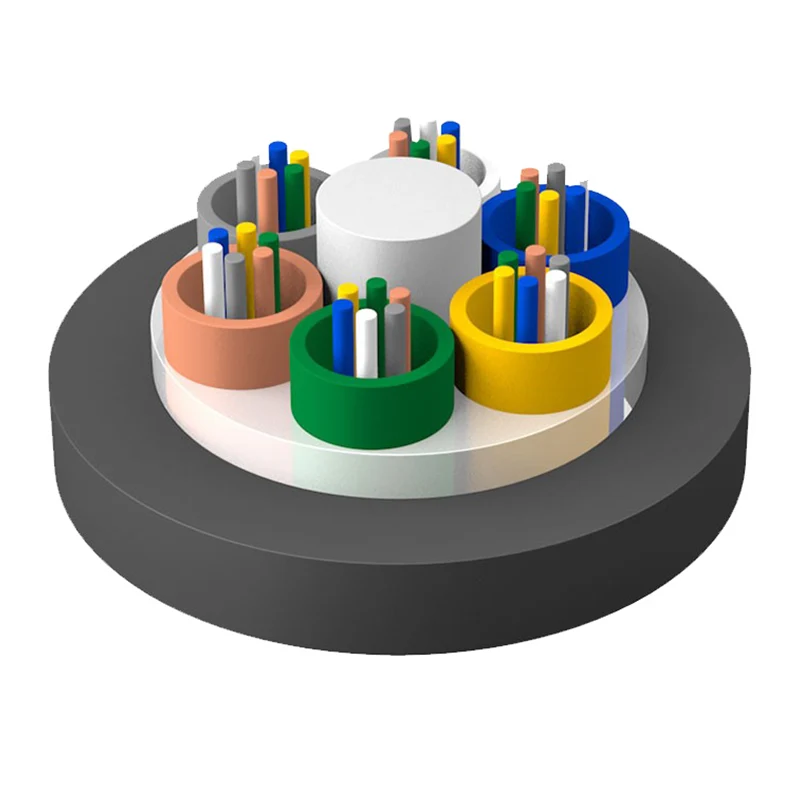

構造図

1.繊維

2.チューブ充填剤

3.ルーズチューブ

4.ケーブル充填剤

5.FRP強度部材

6.PEシース

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

技術的パラメータ

ケーブルの種類 (繊維2本増量)	繊維数	チューブ	フィラー	ケーブル重量 (参考) (kg/km)	抗張力長期/短期 (ん)	耐衝撃性長期/短期 (N/100mm)	曲げ半径静的/動的 (mm)
GYFTY-2～6Xn	2~6	1	5	86	400/1000	300/1000	12.5D/25D
GYFTY-8～12Xn	8~12	2	4	86
GYFTY-14～18Xn	14~18	3	3	86
GYFTY-20～24Xn	20~24	4	2	86
GYFTY-26～30Xn	26～30	5	1	86
GYFTY-32～36Xn	32～36	6	0	86
GYFTY-38～48Xn	38~48	4	2	109
GYFTY-50～60Xn	50～60	5	1	109
GYFTY-62～72Xn	62~72	6	0	109
GYFTY-2～6Xn	2~6	1	6	98	600/1500
GYFTY-8～12Xn	8~12	2	5	98
GYFTY-14～18Xn	14~18	3	4	98
GYFTY-20～24Xn	20~24	4	3	98
GYFTY-26～30Xn	26～30	5	2	98
GYFTY-32～36Xn	32～36	6	1	98
GYFTY-38～42Xn	38～42	7	0	98
GYFTY-44～48Xn	44～48	4	3	115
GYFTY-50～60Xn	50～60	5	2	115
GYFTY-62～72Xn	62~72	6	1	115
GYFTY-2～6Xn	2~6	1	7	119	1000/3000
GYFTY-8～12Xn	8~12	2	6	119
GYFTY-14～18Xn	14~18	3	5	119
GYFTY-20～24Xn	20~24	4	4	119
GYFTY-26～30Xn	26～30	5	3	119
GYFTY-32～36Xn	32～36	6	2	119
GYFTY-38～42Xn	38～42	7	1	119
GYFTY-44～48Xn	44～48	8	0	119
GYFTY-50～60Xn	50～60	5	3	125
GYFTY-62～72Xn	62~72	6	2	125
GYFTY-74～84Xn	74～84	7	1	125
GYFTY-86～96Xn	86～96	8	0	125
GYFTY-98～108Xn	98~108	9	1	149
GYFTY-110～120Xn	110～120	10	0	149
GYFTY-122～132Xn	122~132	11	1	179
GYFTY-134~144Xn	134～144	12	0	179

保管/動作温度: -40℃～+70℃

光学特性

ファイバーの種類	減衰量（+20℃）				帯域幅		開口数	ケーブルカットオフ波長 λcc
ファイバーの種類	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	開口数	ケーブルカットオフ波長 λcc
G.652	---	---	≤0.36dB/km	≤0.22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0.40dB/km	≤0.23dB/km	---	---	---	≤1450nm
50/125μm	≤3.3dB/km	≤1.2dB/km	---	---	≧500MHz・km	≧500MHz・km	0.200±0.015 NA	---
62.5/125μm	≤3.5dB/km	≤1.2dB/km	---	---	≧200MHz・km	≧500MHz・km	0.275±0.015 NA	---
