撚り線ルーズチューブ非外装光ファイバーケーブルケーブル

Orientalfiber 撚りルースチューブ非外装光ファイバーケーブル – 防水コンパウンドを使用した高弾性ルースチューブ内の 250μm ファイバー、中央の金属強度部材 (繊維数を増やすために PE 押出成形)、止水フィラーを使用した撚りチューブ構造、およびプラスチックでコーティングされたアルミニウム/スチールテープ上の PE シース。

お問い合わせを送信

製品説明

撚り線ルースチューブ非外装光ファイバーケーブルは、屋外環境向けに設計されたマルチファイバー通信ケーブルです。そのアーキテクチャには、防水ゲルが充填された高弾性のルースチューブに 250μm の光ファイバーを配置することが含まれます。これらのチューブは、構造の完全性を確保するために、中央の金属強度部材 (CSM) の周りに撚り合わされています。湿気の侵入を防ぐために、コアのギャップは防水化合物で満たされ、堅牢なポリエチレン (PE) シースで保護されています。

ものづくりの核心力

オリエンタルファイバーは4つの専門工場を擁する総合グループとして事業を展開しています。これにより、垂直統合された生産プロセスが可能になります。

規模: 屋内/屋外ケーブル、ODN コンポーネント、ネットワーク機器に焦点を当てた 4 つの異なる工場。
コンプライアンス: 生産は ISO9001 品質管理および ISO45001 労働安全衛生基準に厳密に従っています。
品質管理: 撚り線ルースチューブ非外装光ファイバーケーブルの各メートルは、YD/T 901 および IEC 60794-1 規格を満たすために厳格なテストを受けています。

オリエンタルファイバーケーブルの主な特長

耐加水分解性: 高強度のルーズチューブが時間の経過による化学劣化から繊維を保護します。

UV 保護: 黒色の PE シースは紫外線に対する高い耐性を備え、屋外設置での耐用年数を延ばします。

湿気バリア: APL (アルミニウムポリエチレンラミネート) または PSP (プラスチックスチールプレーヤー) を利用して、優れた湿気シールを提供します。

機械的安定性: コンパクトな構造と中央の強度部材により、温度変化による緩んだチューブの収縮や移動が防止されます。

優れた機械的性能と温度性能

耐加水分解性に優れた高強度ルースチューブ

特別なチューブ充填コンパウンドにより、ファイバーの重要な保護が保証されます。

特別に設計されたコンパクトな構造により、緩んだチューブの収縮を防ぐのに優れています

PE シースがケーブルを紫外線から保護

ケーブルの防水性を確保するために、次の対策が講じられています。

-中心強度部材として鋼線を使用

-ルースチューブ充填コンパウンド

-100% ケーブルコア充填

-APLまたはPSP防湿層

規格

GYTA/s ケーブルは、標準 YD/T 901 および IEC 60794-1 に準拠しています。

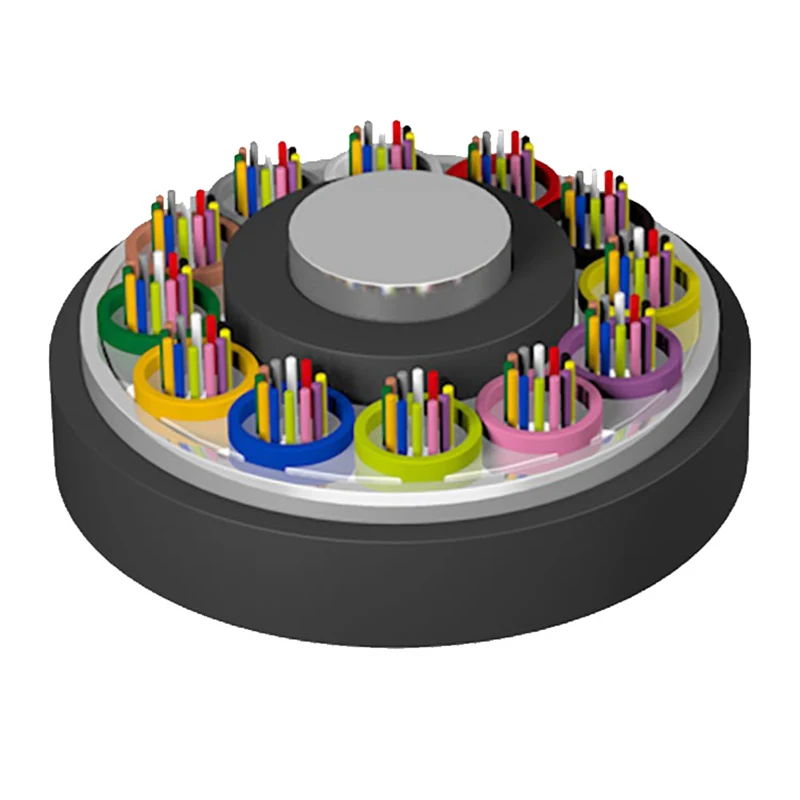

構造図

1. 繊維

2. チューブ充填剤

3. チューブの緩み

4. 中心戦力メンバー

5. ケーブル充填剤

6. APL PSP

7.PEシース

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

技術的パラメータ

ケーブルの種類 (繊維2本増量)	繊維数	チューブ	フィラー	ケーブル重量 (参考) (kg/km)	抗張力長期/短期 (ん)	耐衝撃性長期/短期 (N/100mm)	曲げ半径静的/動的 (mm)
GYTA/S-2～6Xn	2~6	1	4	76	600/1500	300/1000	10D/20D
GYTA/S-8~12Xn	8~12	2	3	76
GYTA/S-14~18Xn	14~18	3	2	76
GYTA/S-20~24Xn	20~24	4	1	76
GYTA/S-26~30Xn	26～30	5	0	76
GYTA/S-32~36Xn	32～36	6	0	85
GYTA/S-38~48Xn	38~48	4	1	90
GYTA/S-50~60Xn	50～60	5	0	90
GYTA/S-62~72Xn	62~72	6	0	113
GYTA/S-74~84Xn	74～84	7	1	136
GYTA/S-86~96Xn	86～96	8	0	136
GYTA/S-98~108Xn	98~108	9	1	163
GYTA/S-110~120Xn	110～120	10	0	163
GYTA/S-122~132Xn	122~132	11	1	190
GYTA/S-134~144Xn	134～144	12	0	190
GYTA/S-146~216Xn	146～216	13~18	5~0	190
GYTA/S-288Xn	288	24	0	239

保管/動作温度: -40℃～+70℃

光学特性

ファイバーの種類	減衰量（+20℃）				帯域幅		開口数	ケーブルカットオフ波長 λcc
ファイバーの種類	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	開口数	ケーブルカットオフ波長 λcc
G.652	---	---	≤0.36dB/km	≤0.22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0.40dB/km	≤0.23dB/km	---	---	---	≤1450nm
50/125μm	≤3.3dB/km	≤1.2dB/km	---	---	≧500MHz・km	≧500MHz・km	0.200±0.015 NA	---
62.5/125μm	≤3.5dB/km	≤1.2dB/km	---	---	≧200MHz・km	≧500MHz・km	0.275±0.015 NA	---

注記：

ａ．接尾辞 Xn はファイバーの種類を示します

b.ファイバーとチューブの色の配置は色識別表で指定されています。

c.ケーブルリールを良好な状態に保つために、撚り線のルーズチューブ非外装光ファイバーケーブルケーブルは、屋外環境に6か月以上保管しないでください。

用途：ダクト・アンテナ

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

技術仕様

次のパラメータは、撚り線ルーズチューブ非外装光ファイバーケーブル :

パラメータ	仕様詳細
ファイバーの種類	G.652D、G.657A1/A2、またはマルチモード
コア数	2～144コア
ストレングスメンバー	リン酸塩鋼線（PEコーティングオプション）
ウォーターブロック	100% コア充填コンパウンド + チューブ充填ジェル
シース材質	高密度ポリエチレン (HDPE) / MDPE
取り付け張力	短期：1500N / 長期：600N
耐衝撃性	短期：1000N/100mm

多様な応用分野

の撚り線ルーズチューブ非外装光ファイバーケーブルOrientalfiber のサービスはさまざまな分野に展開されています。

電気通信: 国内および地域通信事業者の主要バックボーン回線。
ブロードキャスト: ラジオおよびテレビネットワークの信頼性の高い信号伝送。
産業インフラ: 電力網と高速道路監視システムの重要なデータリンク。
鉄道交通: 鉄道信号および駅管理のための高速通信システム。

比較優位性

標準的な業界製品と比較すると、Orientalfiber は撚り線ルーズチューブ非外装光ファイバーケーブル明確な利点を提供します。

洗練された製造: 小規模メーカーとは異なり、当社グループの 4 つの工場構造により、すべてのコンポーネント (ODN からケーブルまで) に互換性があり、完全なソリューションとしてテストされています。
環境適応性: 地球の多様な気候で見られる温度サイクルと湿度に対処するために特別に設計されています。
世界的な実績: 当社の製品は現在、国際的な通信事業者からの肯定的なフィードバックに支えられ、多数の大規模エンジニアリングプロジェクトに組み込まれています。
