Uni-Tube非金属非装甲光ファイバーケーブル

UNIチューブの非金属製の非装甲光ファイバーケーブルGYFXYの構造は、250μmの光ファイバーを高弾性材料で作った緩いチューブに入れることになり、緩いチューブには防水化合物で満たされています。水遮断材料がゆるいチューブに追加され、光学ケーブルのウォーターブロッキング性能が確保されます。 2つの平行ガラス繊維強化プラスチック（FRP）を両側に配置し、ポリエチレン鞘に押し出してケーブルを形成します。

お問い合わせを送信

製品説明

特性

優れた機械的および温度性能

ゆるいチューブ材料は、適切な加水分解抵抗と高強度を持っています

チューブには、光ファイバに重大な保護を提供するための特別な軟膏が満たされています

2つの平行FRPは引張強度を確保します

PEシースは、紫外線からケーブルを保護します

小径、軽量、フレンドリーな設置

長い配送長

基準

Gyfxyケーブルは、標準のYD/T 769に準拠しています。

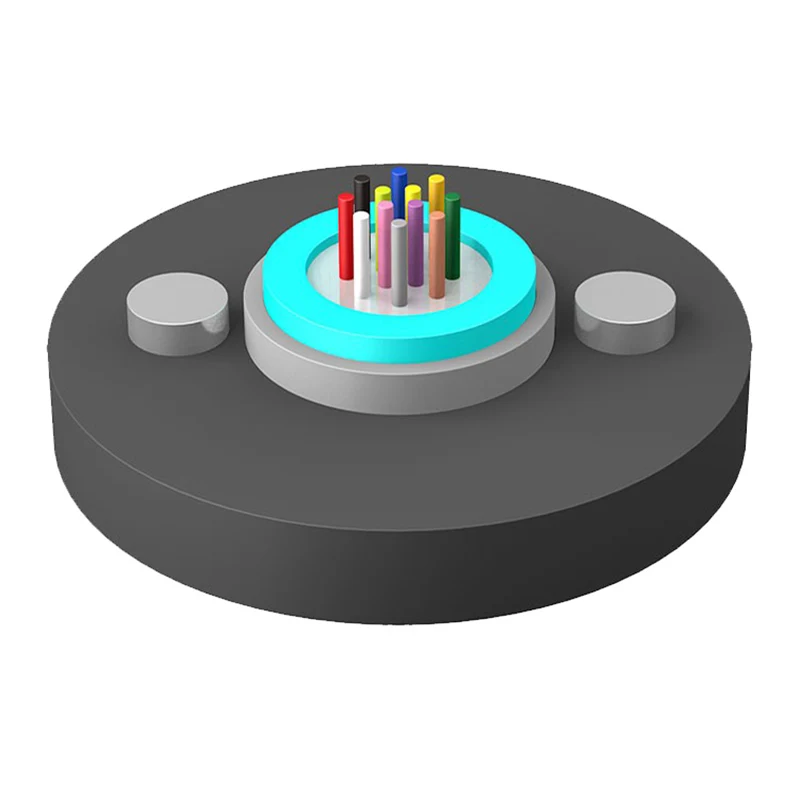

構造図

1。繊維

2。チューブ充填化合物

3。ルーズチューブ

4。FRP

5。ウォーターブロッキング材料

6。PEシース

Uni-tube Non-metallic Non-armored Fiber Optic Cable

技術的なパラメーター

ケーブルタイプ

（2つの繊維増加）

繊維数

ケーブル重量（参照）

（kg/km）

抗張力

長期/短期

（n）

クラッシュ抵抗

長期/短期

（N/100mm）

曲げ半径

静的/動的

（mm）

gyfxy-2〜12xn

2〜12

400/1000

300/1000

10d/20d

gyfxy-14〜24xn

14〜24

貯蔵/動作温度：-40℃-+70℃

光学特性

ファイバータイプ	減衰（+20 ℃）				帯域幅		数値開口	ケーブルカットオフ波長λCC
ファイバータイプ	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	数値開口	ケーブルカットオフ波長λCC
G.652	---	---	≤0.36db/km	≤0.22db/km	---	---	---	≤1260NM
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125µm	≤3.3db/km	≤1.2db/km	---	---	≥500MHz・km	≥500MHz・km	0.200±0.015既に	---
62.5/125µm	≤3.5dB/km	≤1.2db/km	---	---	≥200MHz・km	≥500MHz・km	0.275±0.015既に	---
