Uni-Tube光装甲光ファイバーケーブル

Uni-Tubeの光装甲光ファイバーケーブルの構造は、250μmの光ファイバーを高弾性材料で作った緩いチューブに入れることになり、緩いチューブには防水化合物で満たされています。ゆるいチューブは、両面プラスチックコーティングスチールベルト（PSP）の層で縦方向に包まれており、スチールベルトとゆるいチューブの間に水遮断材料が追加され、光ケーブルのコンパクト性とウォーターブロッキング性能が確保されます。両側に2つの平行な鋼線が配置され、その後、ポリエチレンシースが押し出されてケーブルを形成します。

お問い合わせを送信

製品説明

特性

優れた機械的および温度性能

加水分解耐性の高強度緩いチューブ

特別なチューブ充填化合物は、繊維の重要な保護を確保します

抵抗と柔軟性をつぶします

PSP強化湿気防止

2つの平行な鋼線は、引張強度を確保します

小径、軽量、フレンドリーな設置

より長いセグメントの長さを生成できます

基準

GYXS/GYXTWケーブルは、標準のYD/T 769に準拠しています。

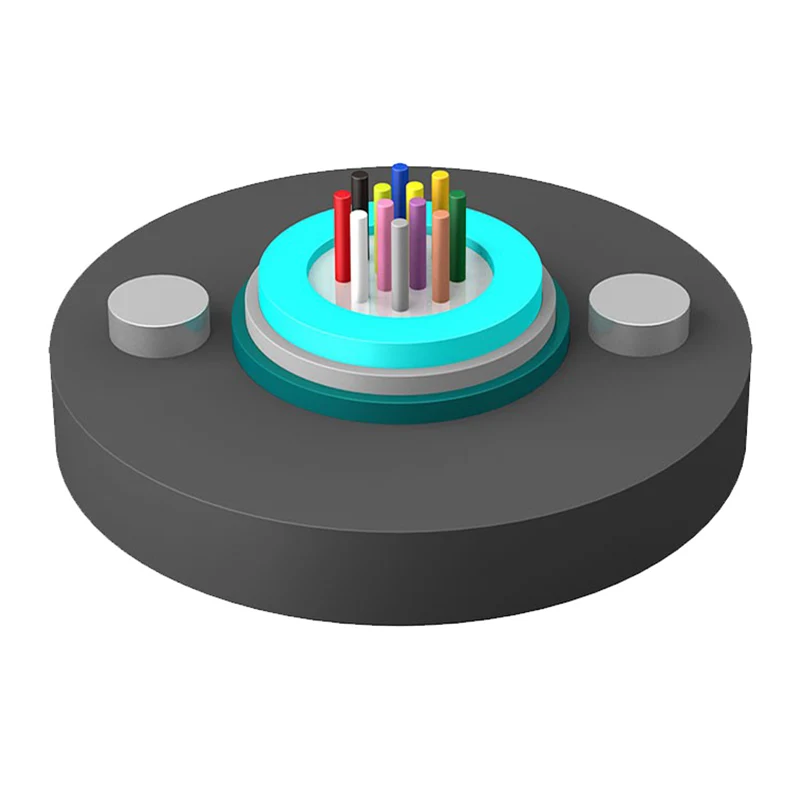

構造図

1。繊維

2。チューブバンドル

3。チューブ充填化合物

4。ルーズチューブ

5。スチールワイヤ

6。ウォーターブロッキング材料

7。PSP

8。PEシース

Uni-tube Light-armored Fiber Optic Cable

技術的なパラメーター

ケーブルタイプ（2つの繊維増加）	繊維数	ケーブル重量（参照）（kg/km）	抗張力長期/短期（n）	クラッシュ抵抗長期/短期（N/100mm）	曲げ半径静的/動的（mm）
gyxs/gyxtw-2〜12xn	2〜12	82	600/1500	300/1000	10d/20d
gyxs/gyxtw-14〜24xn	14〜24	127	600/1500
gyxs/gyxtw-2〜12xn	2〜12	124	1000/3000
gyxs/gyxtw-14〜24xn	14〜24	147	1000/3000

貯蔵/動作温度：-40℃-+70℃

光学特性

ファイバータイプ	減衰（+20 ℃）				帯域幅		数値開口	ケーブルカットオフ波長λCC
ファイバータイプ	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	数値開口	ケーブルカットオフ波長λCC
G.652	---	---	≤0.36db/km	≤0.22db/km	---	---	---	≤1260NM
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125µm	≤3.3db/km	≤1.2db/km	---	---	≥500MHz・km	≥500MHz・km	0.200±0.015既に	---
62.5/125µm	≤3.5dB/km	≤1.2db/km	---	---	≥200MHz・km	≥500MHz・km	0.275±0.015既に	---
